O inserto de bucha Chardon é rosqueado em um alojamento de bucha padrão de 200 A. A combinação do alojamento de bucha e do inserto de bucha desempenha a mesma função de uma bucha integral de peça única com capacidade de interrupção de carga (*loadbreak*), oferecendo, ao mesmo tempo, a flexibilidade de substituir o inserto de bucha em campo, sem retirar o transformador ou outro equipamento de serviço. O inserto de bucha e os terminais cotovelo com capacidade de interrupção de carga são os componentes principais em todas as conexões ANSI/IEEE desse tipo.

Não são necessárias ferramentas especiais para a instalação. O inserto de bucha pode ser instalado manualmente ou com o auxílio de uma ferramenta de torque. Um encaixe hexagonal interno permite a instalação utilizando a ferramenta de torque.

Classe de Tensão: 25kV
Tensão Máxima Fase-Fase: 26,3kV
Tensão Máxima Fase-Terra: 15,2kV
Suportabilidade à Tensão CA (1 minuto): 40kV
Suportabilidade à Tensão CC (15 minutos): 78kV
BIL e Crista de Onda Plena: 125kV
Descargas Parciais: 19kV≤5pC

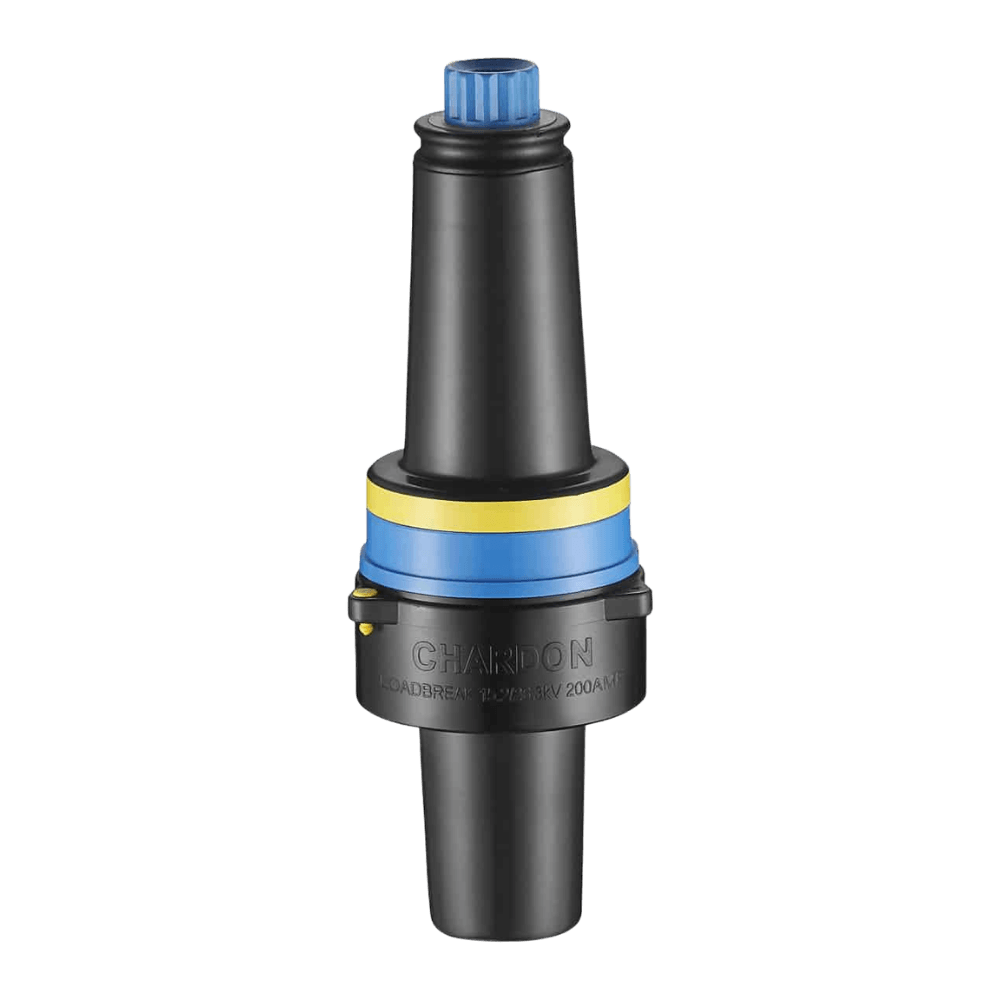

*Imagem Meramente Ilustrativa
