Capacitor Célula Trifásico 220V NWC6 – Chint

O capacitor de derivação (shunt) de baixa tensão e tecnologia a seco da série NWC6 é adequado para sistemas de potência em corrente alternada (CA) com frequência industrial e tensão nominal de até 1000 V, visando elevar o fator de potência, reduzir perdas na linha e melhorar a qualidade da tensão. Internamente, o equipamento é preenchido com materiais secos retardantes de chama.

Normas aplicáveis: IEC/EN 60831-1:2014 e IEC/EN 60831-2:2014.
Referência: NWC6-0.23-5-3
Cód. 308710
Tensão nominal (kV): 0,23
Capacidade nominal (kvar): 5 kVAr
Frequência nominal (Hz): 50/60Hz
Capacitância nominal (μF): 301-251
Corrente nominal (A): 12.6A
Dimensões (D×A) mm: Φ76×240mm
Dimensões de montagem: M12×16

Referência: NWC6-0.23-7.5-3
Cód. 308711
Tensão nominal (kV): 0,23
Capacidade nominal (kvar): 7.5 kVAr
Frequência nominal (Hz): 50/60Hz
Capacitância nominal (μF): 451-376
Corrente nominal (A): 18.8A
Dimensões (D×A) mm: Φ76×290
Dimensões de montagem: M12×16

Referência: NWC6-0.23-10-3
Cód. 308713
Tensão nominal (kV): 0,23
Capacidade nominal (kvar): 10 kVAr
Frequência nominal (Hz): 50/60Hz
Capacitância nominal (μF): 602-502
Corrente nominal (A): 25.1A
Dimensões (D×A) mm: Φ86×290
Dimensões de montagem: M12×16

Referência: NWC6-0.23-15-3
Cód. 308712
Tensão nominal (kV): 0,23
Capacidade nominal (kvar): 15 kVAr
Frequência nominal (Hz): 50/60Hz
Capacitância nominal (μF): 904-753
Corrente nominal (A): 37.7A
Dimensões (D×A) mm: Φ96×290
Dimensões de montagem: M12×16

Referência: NWC6-0.23-20-3
Cód. 308714
Tensão nominal (kV): 0,23
Capacidade nominal (kvar): 20 kVAr
Frequência nominal (Hz): 50/60Hz
Capacitância nominal (μF): 1203-1003
Corrente nominal (A): 50.2A
Dimensões (D×A) mm: Φ116×290
Dimensões de montagem: M16×25

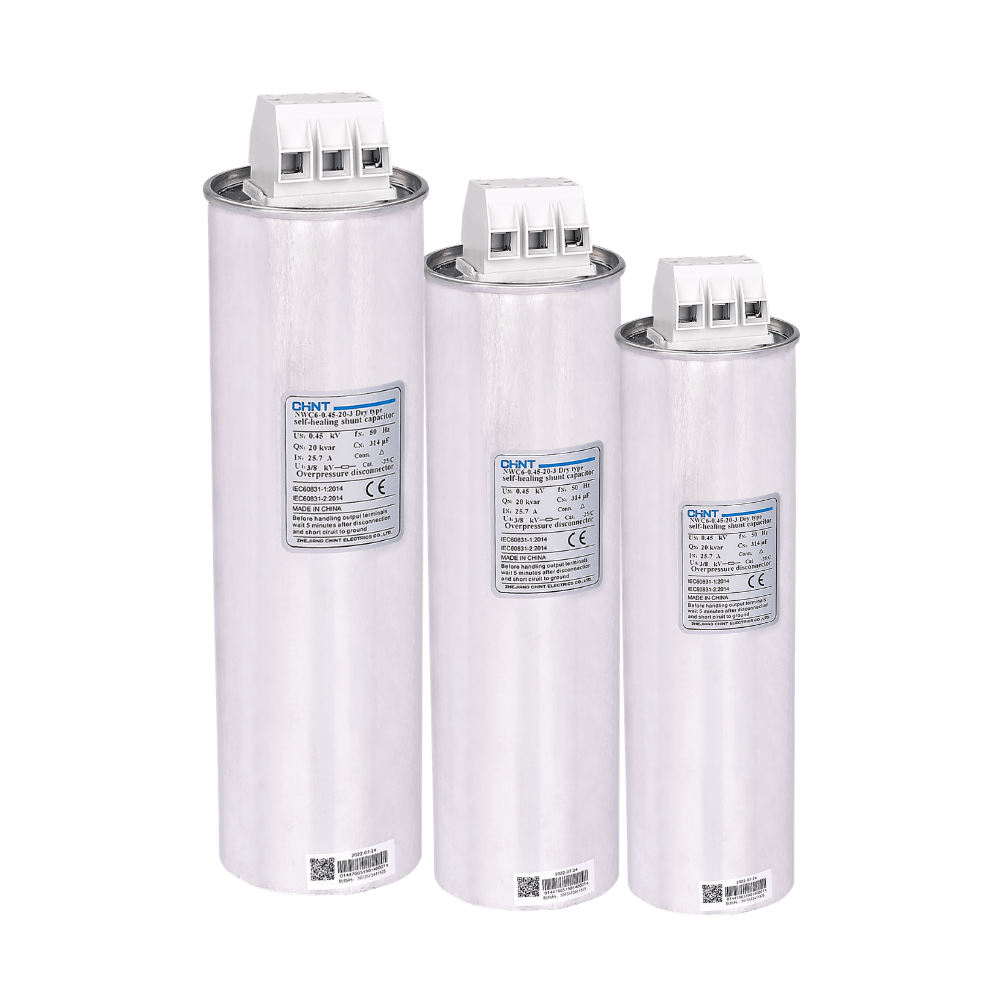

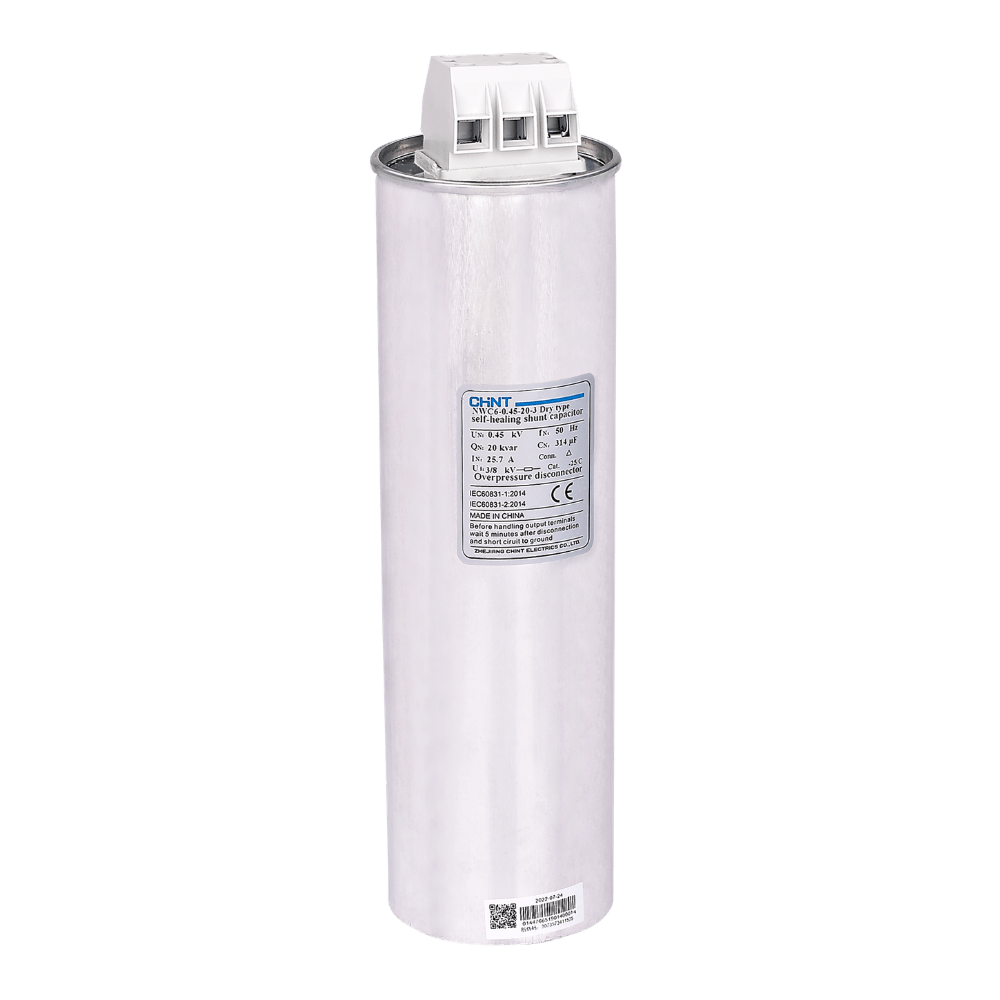

*Imagem Meramente Ilustrativa
