Chave de Partida Direta Trifásica 380V CHP38 – Steck | 20CV 23-32A Cód. CHP38T20Q32

As chaves de partida direta CHP são compostas por um contator SK1 e um relé de sobrecarga/térmico SRT montados dentro de uma caixa que possui um botão duplo iluminado de acionamento liga/desliga. São utilizadas para fazer o acionamento e proteção de motores de diversas máquinas e equipamentos.

▪ Linha: Challenger
▪ Norma: ABNT NBR IEC 60947-4-1
▪ Tipo de Caixa: Termoplástica
▪ Grau de Proteção: IP54
▪ Tensão Nominal de Isolação (Ui): 690V
▪ Tensão de Impulso: 6kV
▪ Acionamento: Botão duplo iluminado
▪ Temperatura Ambiente: -5°C~+40°C
▪ Conexão dos Condutores: Superior ou Inferior

Tensão de Operação: 380Vca 50/60Hz
Tipo de Ligação: Trifásica
Referência: CHP38T2Q4 / CHP38T4Q8 / CHP38T20Q32 / CHP38T25Q40
Potência (CV): 2CV / 4CV / 20CV / 25CV
Potência (kW): 1,5kW / 3kW / 15kW / 25kW
Corrente do Contator (A): 9A / 9A / 32A / 38A
Caixa: Plastica – CHP38
Faixa de Ajuste do relé térmico (A): 2,5-4A / 5,5-8A / 23-32A / 30-40A

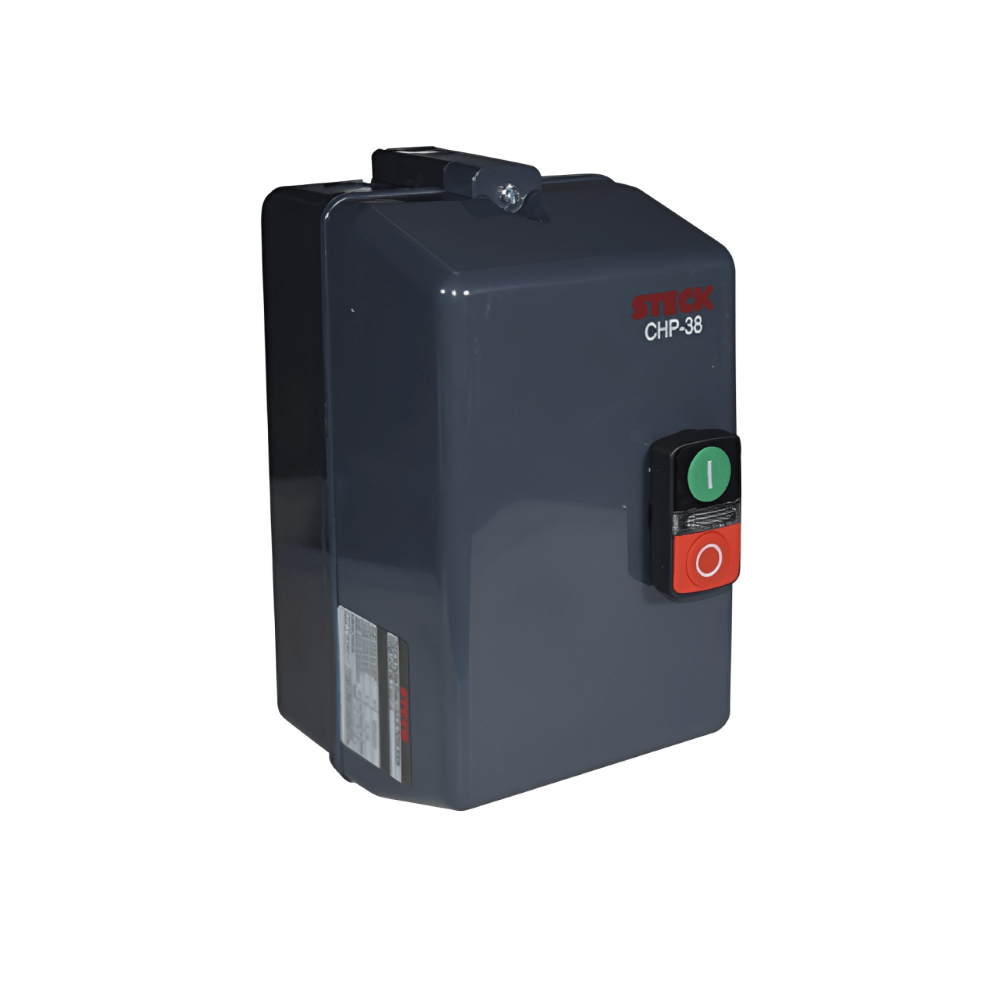

*Imagem Meramente Ilustrativa
