Conector De Emenda 2 Entradas Linha Até 4mm² Cód. 221-2411 – Wago

Conector De Emenda 2 Entradas Até 4mm² Cód. 221-2411 – Wago

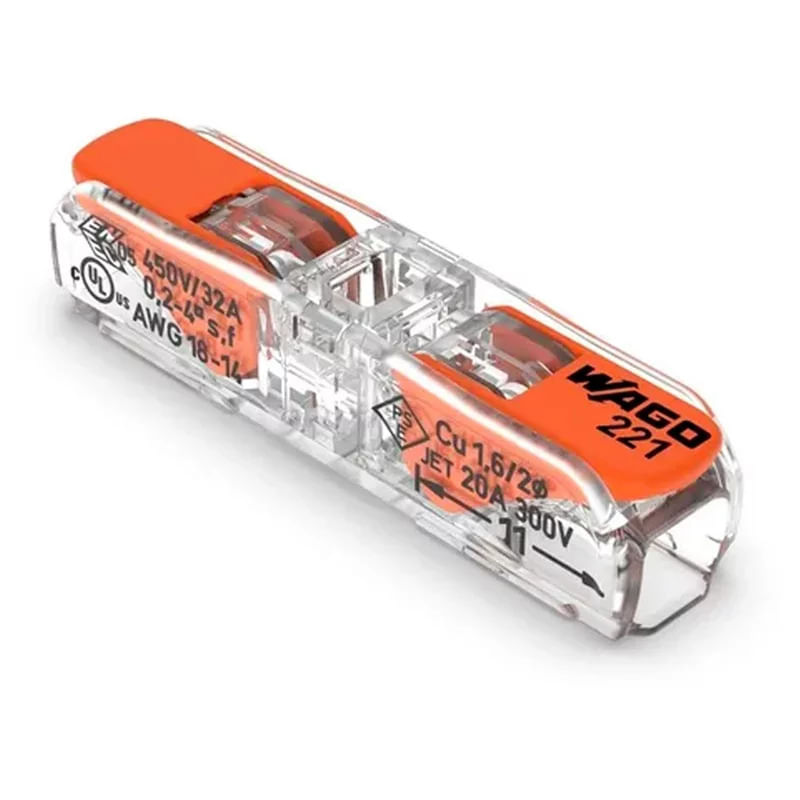

Conector de Emenda com Alavancas; para todos os tipos de condutores; máx. 4 mm²; 2 condutores; carcaça transparente; Tampa transparente; Temperatura ambiente: máx. 85 °C (T85); 4,00 mm²; transparente

Instalações elétricas descomplicadas são garantidas com o conector de emenda em linha com alavancas (item número 221-2411). Seja para a fiação de sistemas de interfonia ou para a conexão de fornos elétricos, o conector de emenda da Série 221 da WAGO permite conectar, de forma rápida e segura, diferentes tipos de condutores. Seu design compacto oferece uma solução eficiente que simplifica o seu trabalho. Os condutores só devem ser conectados a este conector de emenda em linha com alavancas se apresentarem um comprimento de decapagem de 11 mm. A corrente e a tensão nominais são parâmetros importantes na escolha de um conector, pois determinam a adequação do produto a diferentes aplicações. Este produto possui uma tensão nominal de 450 V e uma corrente nominal de 32 A, sendo, portanto, adequado para aplicações de carga elevada. O produto conta com terminais para condutores e utiliza a tecnologia CAGE CLAMP®. Nossa comprovada conexão universal, conhecida como CAGE CLAMP®, é líder no setor em tecnologia de conexão e interconexões elétricas.
As dimensões são (8,1 x 8,9 x 35,5) mm (largura x altura x profundidade). Dependendo do tipo de condutor, este conector de emenda em linha com alavancas é adequado para seções transversais de condutores que variam de 0,2 mm² a 4 mm².

Classificações de acordo com a IEC/EN
Classificações de acordo com: EN 60664
Tensão nominal (II/2): 450V
Tensão nominal de surto (II/2): 4kV
Corrente classificada: 32A
Legenda (classificações): (III / 2) ≙ Categoria de sobretensão II / Grau de poluição 2

Classificações por UL
Tensão nominal (UL): 600V
Corrente nominal (UL): 20A

Dados de Conexão
Nº total de pontos de conexão: 2
Número total de potenciais: 1

Conexão 1
Tecnologia de conexão: CAGE CLAMP®
Tipo de atuação: Alavanca
Materiais condutores conectáveis: Cobre
Seção nominal: 4 mm² / 12 AWG
Condutor sólido: 0,2 … 4 mm² / 24 … 12 AWG
Condutor flexível: 0,2 … 4 mm² / 24 … 12 AWG
Condutor flexível: 0,14 … 4 mm² / 24 … 12 AWG
Comprimento do desencape: 11 mm / 0.43 polegadas

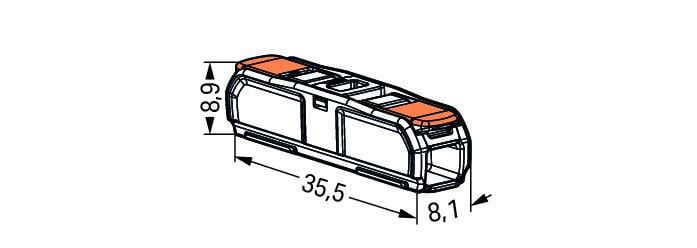

Dados Geométricos
Largura: 8,1 mm / 0.319 polegadas
Altura: 8,9 mm / 0.35 polegadas
Profundidade: 35,5 mm / 1.398 polegadas
Peso: 2,3g

*Imagem Meramente Ilustrativa
