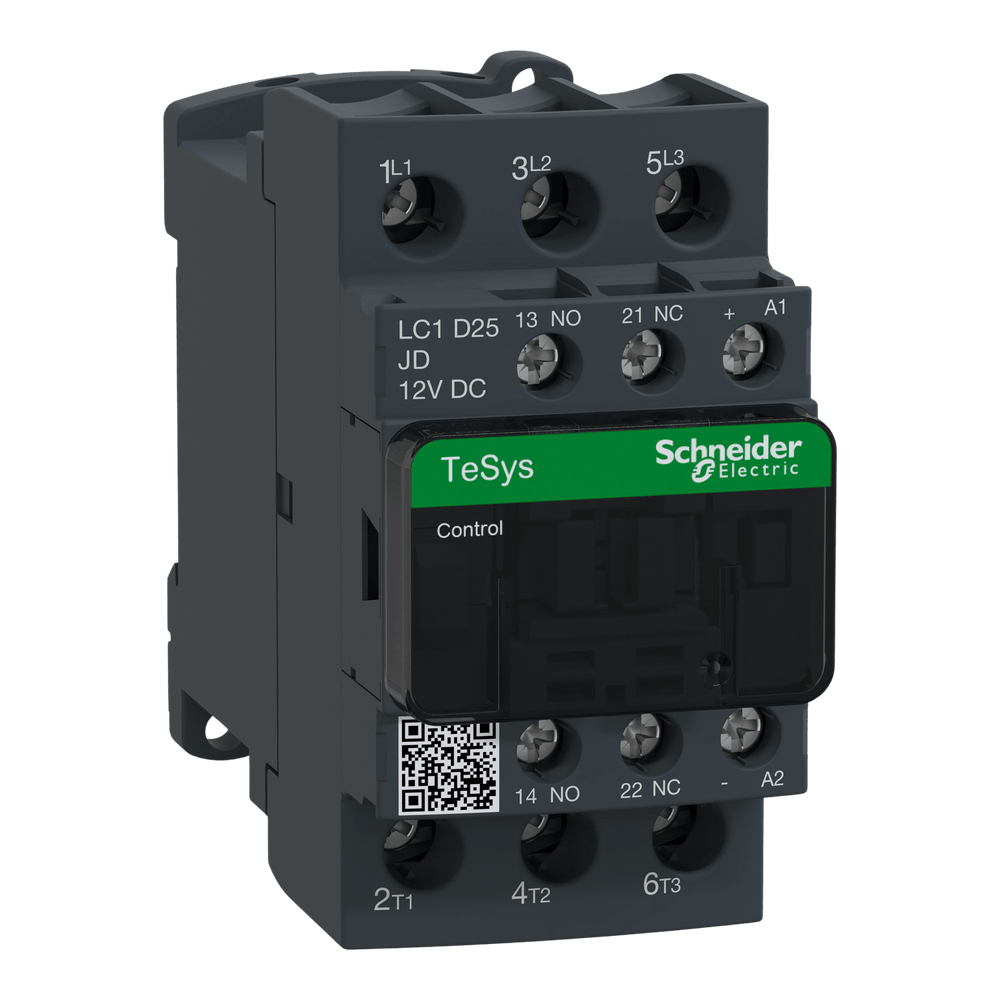

Contator LC1D25JD 1NA+1NF 25A 12Vcc 50/60Hz - Schneider

Contator TeSys Deca, 3 polos (3NA), para aplicações de controle de motores até 25A/690V AC-3/3e (11kW@400V). Ele fornece uma bobina de 12V CC com módulo supressor de transientes, contatos auxiliares embutidos 1NA + 1NF (certificado espelho NF), conexão por terminais de grampo de parafuso. Para taxas de operação de até 3600 ciclos/hora e ambientes de até 60°C, adquire alta confiabilidade e durabilidade. Compacto (largura de 45 mm), montagem em trilho DIN ou fixação por parafuso

Linha de produto
TeSys Deca
Tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LC1D aplicação do contator
Controle do motor: Carga resistiva
Categoria de uso
CA-4: CA-3
CA-1:AC-3e
Descrição de polos: 3P
[Ue] tensão de operação nominal: Circuito de potência: <= 690 V CA 25...400 Hz:; Circuito de potência: <= 300 V CC
[Ie] corrente nominal de operação: 25 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência; 40 A (at <60 °C) at <= 440 V CA CA-1 for circuito de potência; 25 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência
[Uc] control circuit voltage: 24 V CC
Complementar
alimentação do motor kW
5,5 kW at 220..0,230 V CA 50/60 Hz (CA-3)
11 kW at 380..0,400 V CA 50/60 Hz (CA-3)
11 kW at 415...440 V CA 50/60 Hz (CA-3)
15 kW at 500 V CA 50/60 Hz (CA-3)
15 kW at 660...690 V CA 50/60 Hz (CA-3)
5,5 kW at 400 V CA 50/60 Hz (CA-4)
5,5 kW at 220..0,230 V CA 50/60 Hz (AC-3e)
11 kW at 380..0,400 V CA 50/60 Hz (AC-3e)
11 kW at 415...440 V CA 50/60 Hz (AC-3e)
15 kW at 500 V CA 50/60 Hz (AC-3e)
15 kW at 660...690 V CA 50/60 Hz (AC-3e)
alimentação do motor cv
3 hp at 230/240 V CA 50/60 Hz for monofásico motors
2 hp at 115 V CA 50/60 Hz for monofásico motors
7,5 hp at 230/240 V CA 50/60 Hz for trifásico motors
15 hp at 460/480 V CA 50/60 Hz for trifásico motors
20 hp at 575/600 V CA 50/60 Hz for trifásico motors
7,5 hp at 200/208 V CA 50/60 Hz for trifásico motors
código de compatibilidade: LC1D
composição de contatos de polos: 3 NA
cobertura de proteção: Com
[Ith] corrente térmica ao ar livre convencional
10 A (at 60 °C) for circuito de sinalização
40 A (at 60 °C) for circuito de potência
capacidade de fechamento nominal Irms
140 A CA for circuito de sinalização conforming to IEC 60947-5-1
250 A CC for circuito de sinalização conforming to IEC 60947-5-1
450 A at 440 V for circuito de potência conforming to IEC 60947
capacidade de corte nominal
450 A at 440 V for circuito de potência conforming to IEC 60947
[Icw] corrente nominal de curta duração admissível
240 A 40 °C - 10 s for circuito de potência
380 A 40 °C - 1 s for circuito de potência
50 A 40 °C - 10 mín for circuito de potência
120 A 40 °C - 1 mín for circuito de potência
100 A - 1 s for circuito de sinalização
120 A - 500 ms for circuito de sinalização
140 A - 100 ms for circuito de sinalização
classificação do fusível associado
10 A gG for circuito de sinalização conforming to IEC 60947-5-1
63 A gG at <= 690 V coordination tipo 1 for circuito de potência
40 A gG at <= 690 V coordination tipo 2 for circuito de potência
impedância média: 2 MOhm - Ith 40 A 50 Hz for circuito de potência
dissipação de alimentação por polo: 3,2 W CA-1; 1,25 W CA-3; 1,25 W AC-3e
Categoria de sobretensão: III
Grau de poluição: 3
[Uimp] tensão nominal suportável de impulso: 6 kV conforme IEC 60947
nível de fiabilidade de segurança: B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1; B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
durabilidade mecânica: 30 Mciclos
durabilidade elétrica
1,65 Mciclos 25 A CA-3 no Ue <= 440 V
1,4 Mciclos 40 A CA-1 no Ue <= 440 V
1,65 Mciclos 25 A AC-3e no Ue <= 440 V
tipo do circuito de controle: CC padrão
tecnologia da bobina: Supressor de diodo limitador de pico bidirecional integrado
limites de tensão de circuito de controle: 0,1...0,25 Uc -40…70 °C saída CC; 0,7...1,25 Uc -40…60 °C funcionamento CC; 1...1.25 Uc 60…70 °C funcionamento CC
potência de irrupção em W: 5,4 W 20 °C)
consumo de potência de manutenção em W: 5,4 W a 20 °C
tempo de funcionamento: 63 ±15 % ms Fechamento; 20 ±20 % ms Abertura
constante temporal: 28 ms
Maximum operating rate: 3600 cic/h 60 °C

*Imagem meramente Ilustrativa*
