Contator P/ Comutação De Banco De Capacitores 110Vca 12,5kVAR/400V Cód. LC1DFKF7 – Schneider

Contator de capacitor, TeSys D, 12,5 kVAR a 400 V/50 Hz, bobina 110 V CA 50/60 Hz – LC1DFKF7

Contator TeSys D, 3 polos (3NO), para comutação de bancos de capacitores trifásicos de até 12,5 kVAR@400 V 50 Hz (21 kVAR@690 V). Ele fornece uma bobina CA de 110 V 50/60 Hz, contatos auxiliares instantâneos 1NO+2NC, com polos de fabricação inicial montados frontalmente e resistores de amortecimento pré-cabeados para limitação de corrente. Para taxas de operação de até 240 ciclos/hora e ambientes de até 60 °C, ele proporciona alta confiabilidade e durabilidade. Compacto (largura de 45 mm), montagem em trilho DIN ou fixação por parafuso. Certificado IEC 6094

Faixa: TeSys / TeSys Deca
Nome do produto: TeSys LC1D.K / TeSys Deca
Tipo de produto ou componente: Contator de serviço de capacitor
Nome abreviado do dispositivo: LC1DFK
Aplicação do dispositivo: Controlar
Aplicação do contator: Correção do fator de potência
Categoria de utilização: AC-6b
Descrição dos postes: 3P
Composição do contato do poste de energia: 3 NÃO
[Ue] tensão operacional nominal: Circuito de alimentação: 690 V CA 50/60 Hz
Potência reativa nominal:
7 kvar a 230 V CA 50 Hz 60 °C
12,5 kvar a 400 V CA 50 Hz 60 °C
13 kvar a 440 V CA 50 Hz 60 °C
21 kvar a 690 V CA 50 Hz 60 °C
Tipo de circuito de controle: CA a 50/60 Hz
[Uc] tensão do circuito de controle: 110 V CA 50/60 Hz
Composição do contato auxiliar: 1 NA + 2 NF instantâneo
Durabilidade elétrica:
300000 ciclos em Ue 400 V
200000 ciclos em Ue 690 V
Suporte de montagem: Placa trilho DIN
Padrões: EN/IEC 60947-1 / EN/IEC 60947-4-1 / IEC 60335-1
Certificações de produtos: Esquema IECEE CB / UKCA
Conexões – terminais:
Circuito de controle: terminais de grampo de parafuso 1 1…4 mm² - rigidez do cabo: sólido
Circuito de controle: terminais de grampo de parafuso 2 1…4 mm² -
rigidez do cabo: sólido Circuito de controle: terminais de grampo de parafuso 1 1…4 mm² - rigidez do cabo: flexível sem extremidade do cabo
Circuito de controle: terminais de grampo de parafuso 2 1…4 mm² - rigidez do cabo: flexível sem extremidade do cabo
Circuito de controle: terminais de grampo de parafuso 1 1…4 mm² - rigidez do cabo: flexível com extremidade do cabo
Circuito de controle: terminais de grampo de parafuso 2 1…2,5 mm² - rigidez do cabo: flexível com extremidade do cabo
Circuito de alimentação: terminais de grampo de parafuso 1 1,5…6 mm² - rigidez do cabo: sólido
Circuito de alimentação: terminais de grampo de parafuso 2 1,5…4 mm² - rigidez do cabo: sólido
Circuito de alimentação: terminais de grampo de parafuso 1 1,5…6 mm² - rigidez do cabo: flexível sem extremidade do cabo
Circuito de alimentação: terminais de grampo de parafuso 2 1,5…6 mm² - cabo rigidez: flexível sem extremidade do cabo
Circuito de alimentação: terminais de fixação por parafuso 1 1,5…6 mm² - rigidez do cabo: flexível com extremidade do cabo
Circuito de alimentação: terminais de fixação por parafuso 2 1,5…4 mm² - rigidez do cabo: flexível com extremidade do cabo
Torque de aperto:
Circuito de controle: 1,7 Nm - nos terminais de fixação por parafuso
Circuito de potência: 1,7 Nm - nos terminais de fixação por parafuso
Taxa máxima de operação: 240 ciclos/h

Tipo de contatos auxiliares: tipo mecanicamente ligado 1 NA + 2 NF conforme IEC 60947-5-1

Grau de proteção IP: Face frontal IP20 em conformidade com IEC 60529
Temperatura do ar ambiente para operação: -5…60 °C
Temperatura do ar ambiente para armazenamento: -60…80 °C
Altitude operacional: 0...3000 metros
Altura: 115 milímetros
Largura: 45 milímetros
Profundidade: 121 milímetros
Peso líquido: 0,53 kg

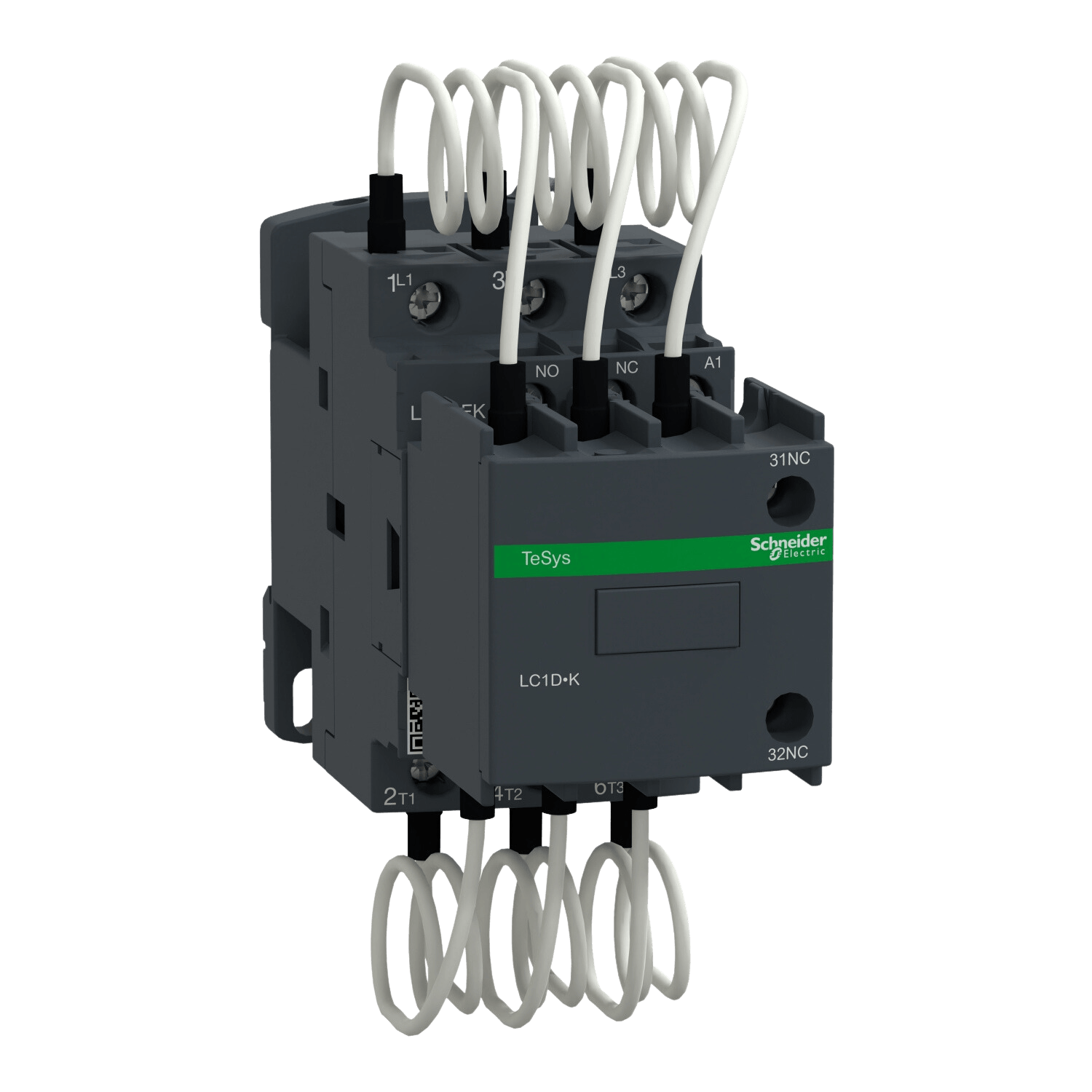

*Imagem Meramente Ilustrativa*
