Contator Tetrapolar 400A 220Vca 50/60Hz Cód. LC1F4004M7 – Schneider

Contator Tetrapolar 400A 220Vca 50/60Hz Cód. LC1F4004M7 – Schneider

Linha de produto
TeSys F
Tipo de produto ou componente
Contator
Nome abreviado do dispositivo
LC1F
aplicação do contator
Carga resistiva
Categoria de uso
CA-1
Descrição de polos
4P
[Ue] Tensão de operação nominal
<= 1.000 V CA 50/60 Hz
<= 460 V CC
[Uc] Tensão do circuito de controle
220 V CA 40...400 Hz
[Ie] corrente nominal de operação
500 A (at <40 °C) at <= 440 V CA CA-1
Complementar
[Uimp] tensão nominal suportável de impulso
8 kV
[Ith] corrente térmica ao ar livre convencional
500 A (at 40 °C)
capacidade de corte nominal
3200 A conforming to IEC 60947-4-1
[Icw] corrente nominal de curta duração admissível
3600 A 40 °C - 10 s
2400 A 40 °C - 30 s
1700 A 40 °C - 1 mín
1200 A 40 °C - 3 mín
1000 A 40 °C - 10 mín
classificação do fusível associado
400 A aM at <= 440 V
500 A gG at <= 440 V
impedância média
0,26 MOhm - Ith 500 A 50 Hz
[Ui] tensão de isolamento nominal
1000 V para IEC 60947-4-1
1500 V para VDE 0110, grupo C
dissipação de alimentação por polo
65 W CA-1
Categoria de sobretensão
III
power pole contact composition
4 NA
limites de tensão de circuito de controle
Funcionamento: 0,85...1.1 Uc 40..0,400 Hz (a 55 °C)
Saída: 0,3...0,5 Uc 40..0,400 Hz (a 55 °C)
durabilidade mecânica
10 Mciclos
potência de irrupção em VA
1075 VA, 40..0,400 Hz 0,9 20 °C)
consumo de potência de manutenção em VA
15 VA, 40..0,400 Hz 0,9 20 °C)
Maximum operating rate
2400 cic/h 55 °C
tempo de funcionamento
40...65 ms Fechamento
100...170 ms Abertura
conexões - terminais
Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Sólido Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s)1…4 mm²Sólido Sem ponta do cabo
Circuito de potência: Barra 2 cabo(s) - seção transversal do barramento: 30 x 5 mm
Circuito de potência: terminais olhais/anéis 2 cabo(s)150 mm²
Circuito de potência: ligação com perne
torque de aperto
Circuito de controle: 1,2 N.m
Circuito de potência: 35 N.m
Suporte de montagem
Placa
dissipação de calor
14 W
Normas
JIS C8201-4-1
IEC 60947-4-1
IEC 60947-1
EN 60947-4-1
EN 60947-1
Certificações do produto
RMROS
BV
DNV
RINA
CCC
ABS
CB
UL
LROS (Lloyds register of shipping)
UKCA
código de compatibilidade
LC1F
tipo do circuito de controle
CA a 40...400 Hz
Meio ambiente
grau de proteção IP
IP20 face frontal com mortalhas para IEC 60529
IP20 face frontal com mortalhas para VDE 0106
tratamento de proteção
TH
Temperatura ambiente para funcionamento
-5…55 °C
Temperatura ambiente para armazenamento
-60…80 °C
temperatura ambiente do ar admissível ao redor do dispositivo
-40…70 °C
Altura
206 mm
Largura
261 mm
Profundidade
219 mm
altitude de funcionamento
3000 m sem degradação
Peso líquido
10,2 kg

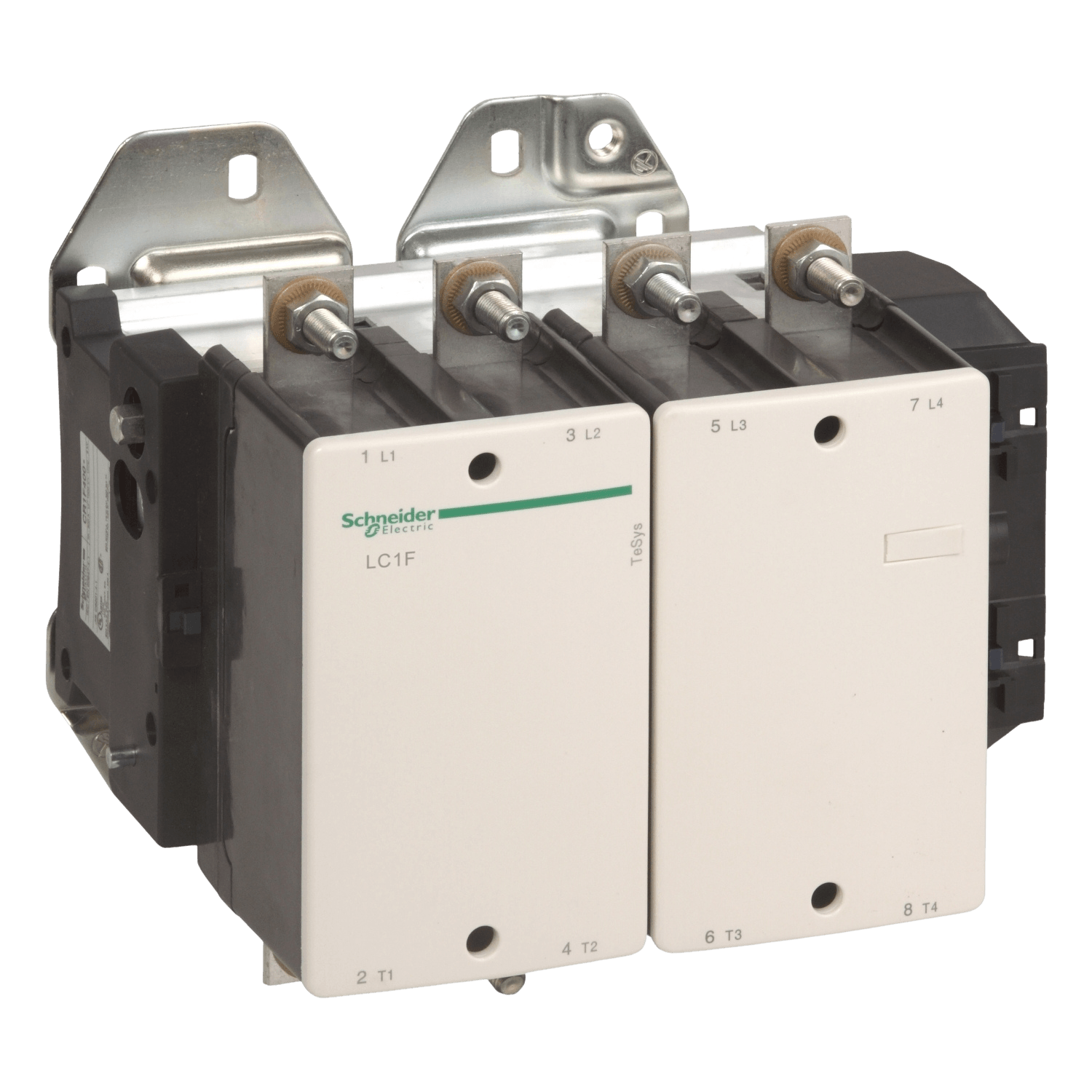

*Imagem meramente Ilustrativa*
