Disjuntor A Vácuo 1250A 17,5kV Kirk 25kA BA+BF+Motor. 115Vca Cód. EXE172512L1B – Schneider

Disjuntor A Vácuo 1250A 17,5kV Kirk 25kA BA+BF+Motor. 115Vca Cód. EXE172512L1B – Schneider

Disjuntor a vácuo de função básica 0-17,5kV 95kVp 25kA 3s 1250A 210 IEC
Linha de produto: EasyPact
Nome do produto: EasyPact EXE
Aparlho de corte: Disjuntor
Breaking technology: Vacuum
Tipo de produto ou componente: Disjuntor
Pole type: Open
número de polos: 3
Tipo de rede: CA
Tipo de instalação: Interior
Integration type: Fixed
variante: Basic function
Normas: IEC 62271-100:2012
tensão de teste dielétrica: 17,5 kV
Tensão estipulada de isolamento à frequência industrial (Ud) / Valor comum: 38 kV
Tensão estipulada de isolamento de crista (Up) / Valor comum: 95 kV
frequência da rede: 50/60 Hz
Rated continuous current (Ir): 1250 A
[Icw] corrente nominal de curta duração admissível: 25 kA
[Icw] corrente nominal de curta duração admissível: 62,5 kA 50 Hz / 65 kA 60 Hz
DC time constant (τ): 45 ms
DC component: 30 %
Corrente estipulada de curto circuito (Ik): 25 kA
Duração estipulada de curto-circuito (tk): 3 s
[Icw] corrente nominal de curta duração admissível: 62,5 kA 50 Hz / 65 kA 60 Hz
Rated first pole-to-clear factor (kpp): 1,5
Rated out-of-phase breaking current (Id): 7,88 kA
Rated line-charging breaking current (Il): 10 A
Rated cable-charging breaking current (Ic): 25 A
Rated single capacitor bank-breaking current (Isb): 400 A

Rated operating sequence
O - 3 min - CO - 3 min - CO
O - 0.3 s - CO - 3 min - CO
O - 0.3 s - CO - 15 s - CO

Contato Auxiliar: 4 NO + 4 NC
tempo de operação:
< 50 ms opening time
< 66 ms break-time
< 71 ms closing time

Motor charging time: <= 7 s
Classificação para endurance elétrica: E2
Número de manobras à corrente de curto-circuito: 50
Classification for the connection to the network: S1
Classificação para correntes capacitivas: C1
Number of mechanical operations: 10000 operações mecânicas
Classification for number of mechanical operations: M2
Massa: 55 kg
altura: 527 mm
largura: 594 mm
profundidade: 429 mm
Phase distance: 210 mm
Clearance in air to earth: 150 mm
Upper lower connection distance: 270 mm

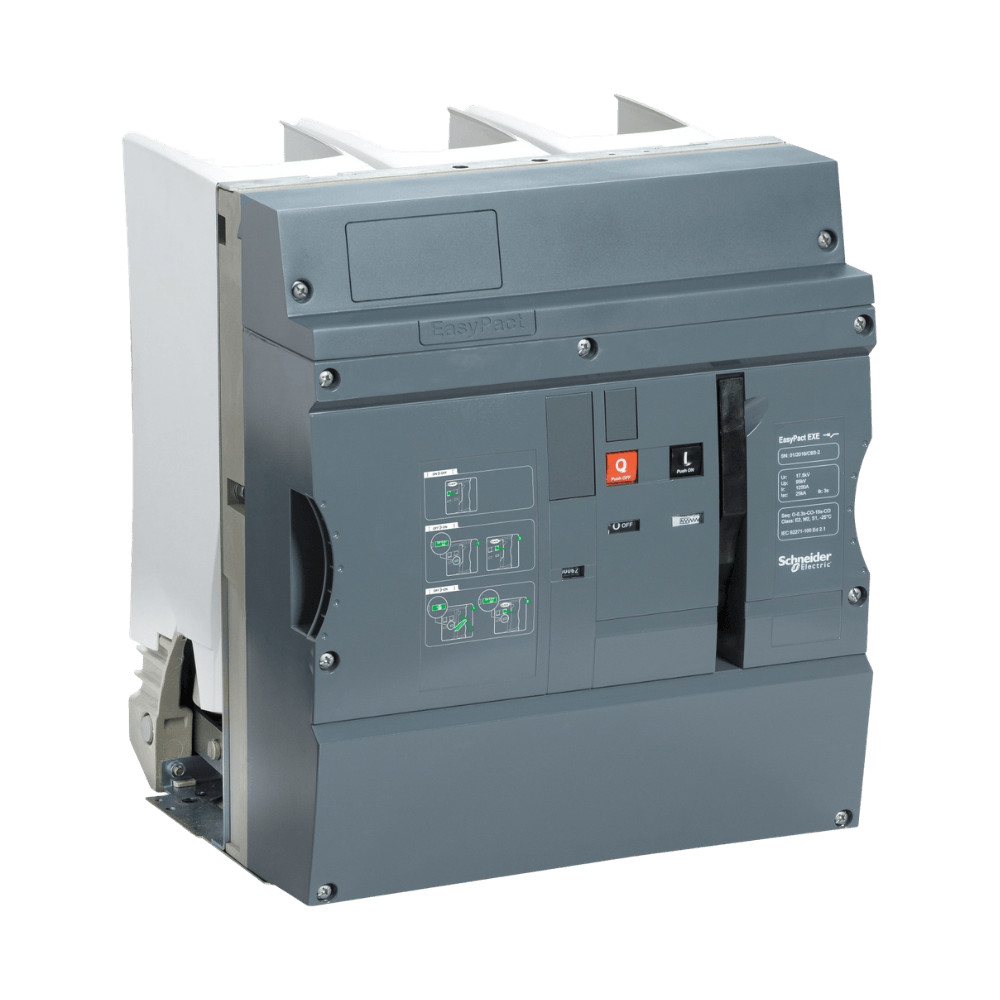

*Imagem Meramente Ilustrativa
