Disjuntor Tripolar 3200A Emax E4.2S/E9 Ekip Dip LSIG 900Vca Cod. 1SDA104378R1 – ABB

E4.2S/E9 3200 Ekip Dip LSIG 3p FHR

Tipo de produto alargado: E4.2S/E9 3200 Ekip Dip LSIG 3p FHR
ID do produto: 1SDA104378R1
EAN: 8015644064587
Descrição do catálogo: E4.2S/E9 3200 Ekip Dip LSIG 3p FHR
Descrição longa: C.BREAKER SACE EMAX2 E4.2S 3200 FIXED THREE-POLE WITH TERMINALS REAR HORIZONTAL AND SOLID-STATE RELEASE IN AC EKIP/DIP-LSIG R 3200 FITTED WITH: 4 AUXILIARY CONTACT AND C.BREAKER IN POSITION OPEN-CLOSED 900V

Tipo de produto principal: SACE Emax 2
Nome de Produto: Air Circuit Breaker
Tipo de produto: Air Circuit Breaker
Tipo de Corrente: CA
Durabilidade Elétrica:
Ue = 900 V 1000 ciclos
10 ciclos por hora

Durabilidade Mecânica:
20000 ciclos
60 ciclos por hora

Número de polos: 3
Perda de Potência: 425 W
Corrente nominal (In): 3200 A

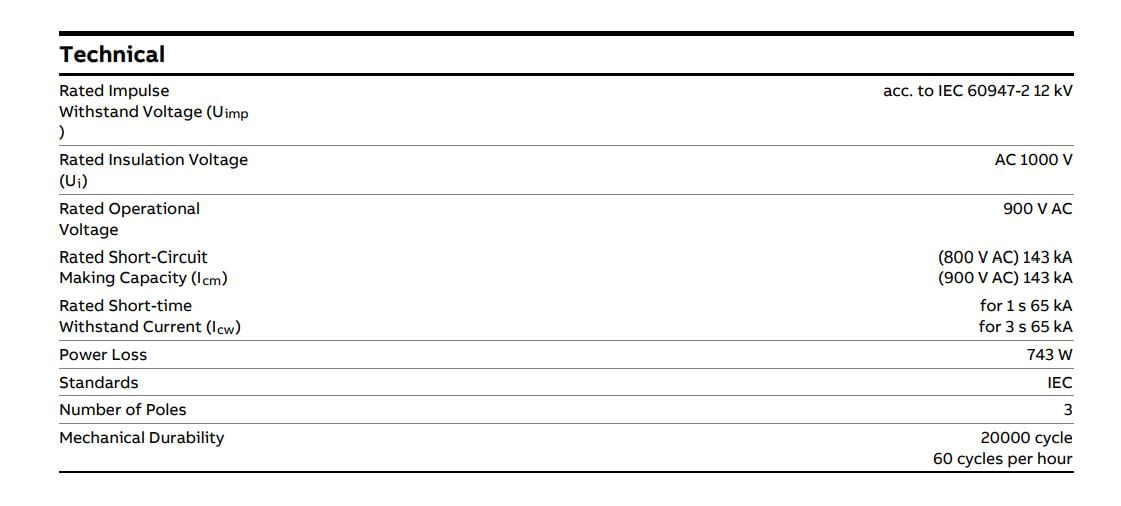

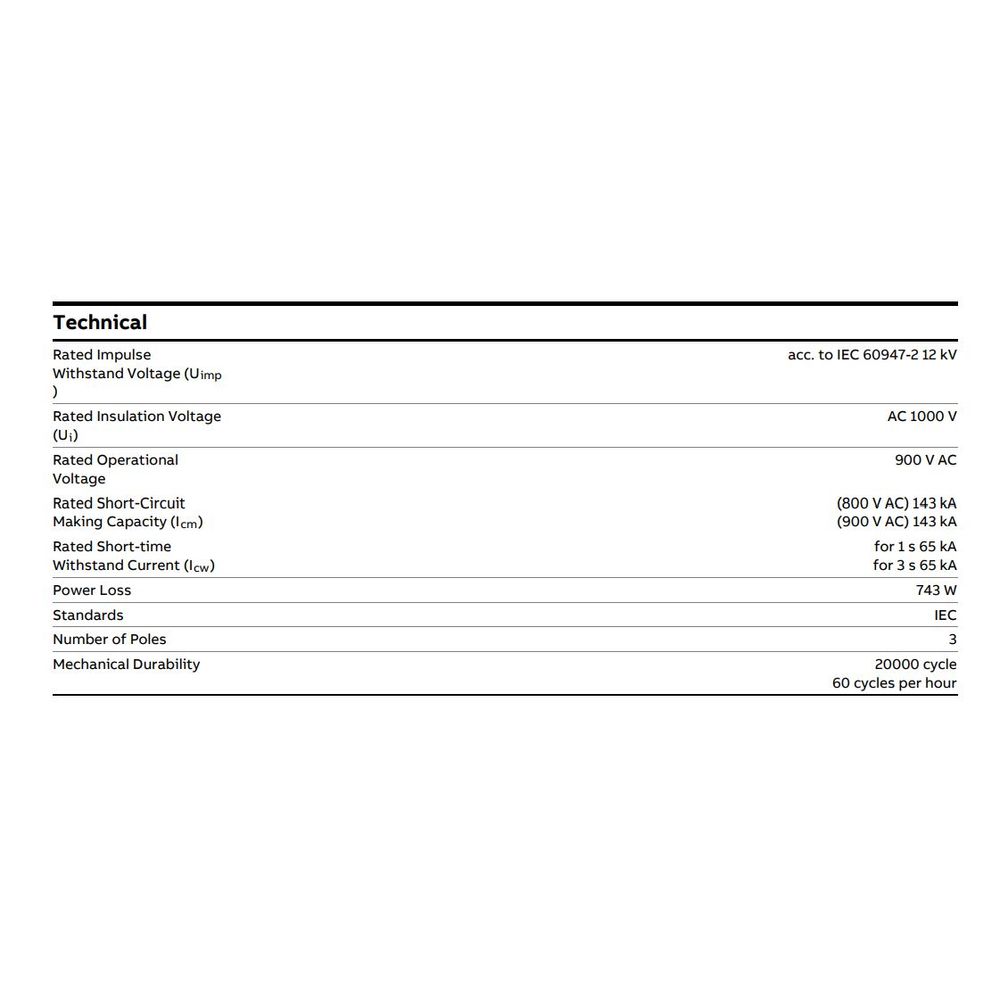

Tensão Nominal de Impulso Suportável (Uimp): de acordo com IEC 60947-2 12 kV
Tensão Nominal de Isolação (Ui): CA 1000 V
Tensão Operacional Nominal: 900 V CA

Capacidade Nominal de Interrupção de Serviço em Curto-Circuito (Ics):
(800 V CA) 65 kA
(900 V CA) 65 kA

Corrente Nominal de Curto-Circuito Suportável por Tempo Determinado em Baixa Tensão (Icw):
para 1 s 65 kA
para 3 s 65 kA

Capacidade Nominal de Interrupção em Curto-Circuito Final (Icu):
(800 V CA) 65 kA
(900 V CA) 65 kA

Corrente Nominal Ininterrupta (Iu): 3200 A
Tensão Nominal (Ur): 900 V
Disparo: Ekip Dip LSIG
Tipo de Disparo: EL
Observações: E9
Nível de Desempenho em Curto-Circuito: S
Normas: IEC
Subtipo: E4.2
Tipo de Conexão do Terminal: Traseira plana horizontal
Largura: 384mm
Altura: 371mm
Profundidade/Comprimento: 270mm
Peso: 56kg

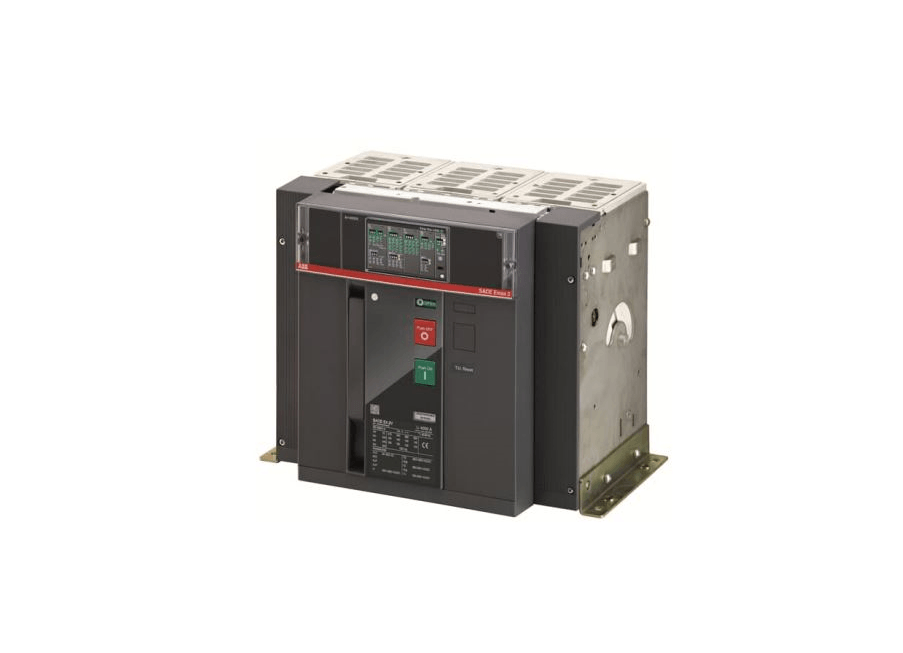

*Imagem Meramente Ilustrativa*
