Dados Técnicos
Modelo: CM5-250HUH
Polos: 3
Tensão operacional nominal UE CA 50-60Hz: 800V
Tensão nominal de isolamento Ui: 1000V
Tensão nominal suportável de impulso Uimp: 8kV
Tensão suportável de frequência de energia (1 minuto): 3500V

Classe de capacidade de interrupção de curto-circuito
Capacidade nominal de interrupção de curto-circuito Icu:
AC800V: 50kA
AC1000V: 25kA
Capacidade nominal de interrupção de curto-circuito em serviço Ics:
AC800V: 35kA
AC1000V: 15kA
Durabilidade mecânica: 20000 [vezes]
Durabilidade elétrica:
AC800V: 1500 [vezes]
AC1000V: 1000 [vezes]
Distância de arco: ≯ 50mm
Dimensões básicas L×C×A: 105×165×85mm
Temperatura de referência: 40°C

Liberação térmica/magnética
Valor de configuração do circuito de proteção contra sobrecarga Ir1: (0,8-0,9-1,0)In ajustável (não ajustável para In=100A e abaixo)
Valor de configuração do circuito de proteção contra curto-circuito Ir3: (5-6-7–8–9–10) In ajustável (não ajustável para In=100A e abaixo)

Nota: terminal 1,3,5 do disjuntor conectado ao transformador, terminal 2, 4, 6 ao inversor.

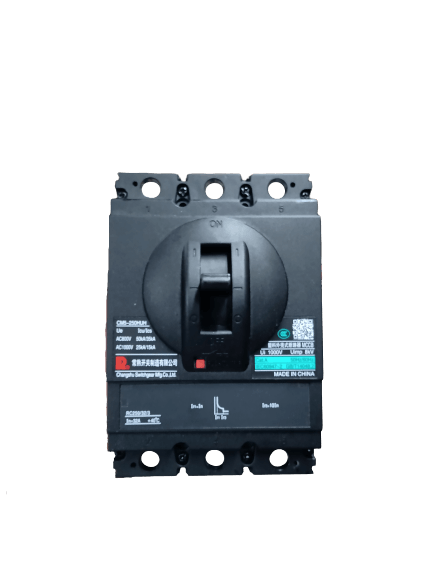

*Imagem meramente ilustrativa*
