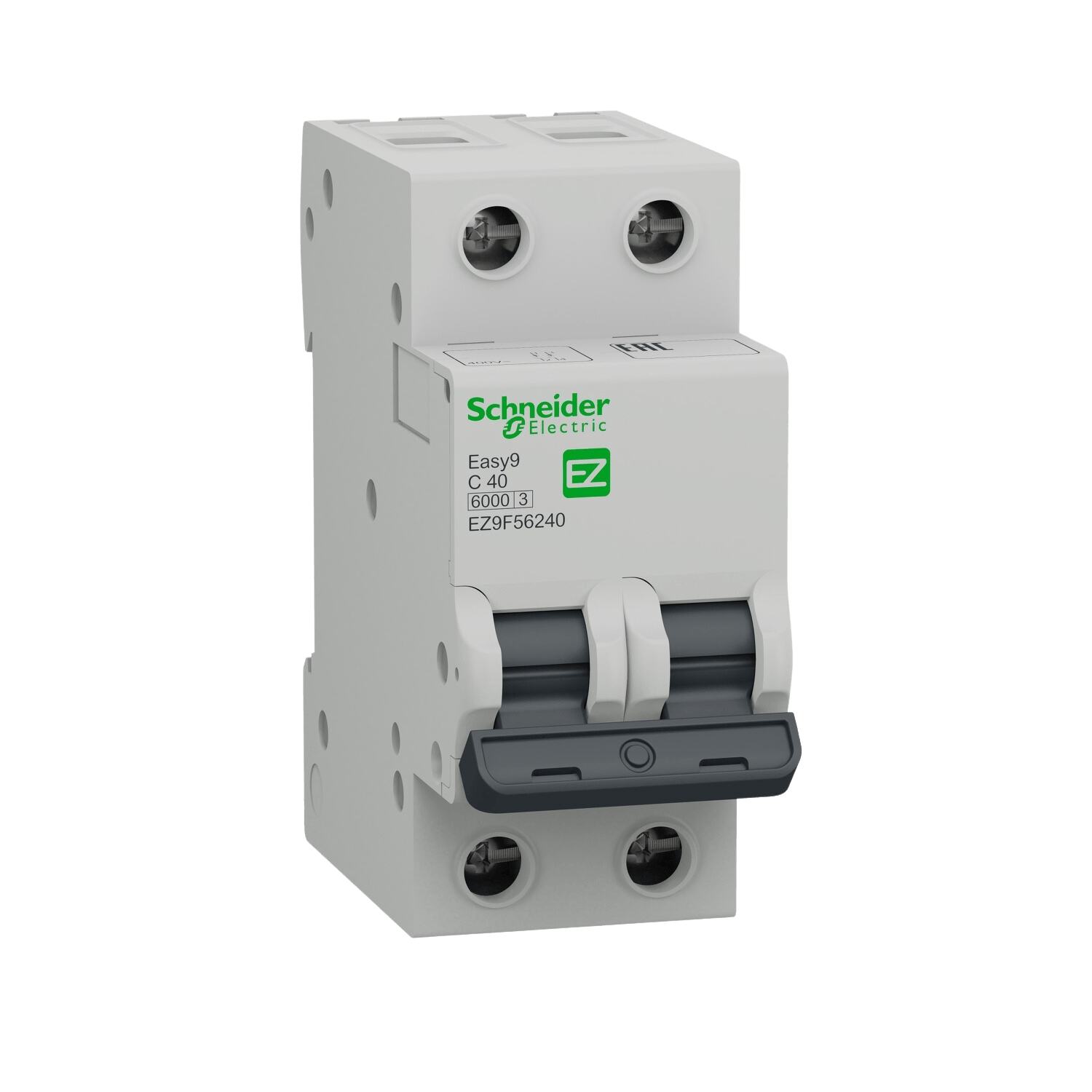

Disjuntor Bipolar Easy9 40A Curva C 6kA 230Vca Cód. EZ9F56240 – Schneider

Disjuntor Bipolar Easy9 40A Curva C 6kA 230Vca Cód. EZ9F56240 – Schneider

O disjuntor Easy9 de baixa tensão da Schneider Electric é fabricado para proteção contra sobrecargas e curtos-circuitos, graças a sua tecnologia única de fechamento rápido. Este produto possui 2 polos, corrente nominal de 40A, curva de atuação tipo C e capacidade de interrupção de 6kA, 400V CA. Com grau de proteção IP20, também está em conformidade com IEC 60898-1 e pode ser montado em trilho DIN.

linha: Easy9
Aplicação do dispositivo: Distribuição
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: Disjuntor modular Easy9
Poles: 2P
número de polos protegidos: 2
[In] corrente nominal: 40A
Tipo de rede: CA
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C

capacidade de corte
10000 A Icn a 220 V CA 50/60 Hz para IEC 60898-1
6000 A Icn a 400 V CA 50/60 Hz para IEC 60898-1

adequação para isolamento
Sim conforme IEC 60898-1

Frequência da rede: 50/60 Hz
[Ue] tensão de operação nominal
220 V CA 50/60 Hz
400 V CA 50/60 Hz

limite de disparo magnético: 5...10 x pol
[Ics] capacidade de corte nominal em serviço: 6 kA 100 % x Icn at 230 V CA 50/60 Hz conforming to IEC 60898-1
[Ui] tensão de isolamento nominal: 500 V CA 50/60 Hz conforme IEC 60898-1
[Uimp] tensão suportável de impulso nominal: 4 kV conforme IEC 60898-1
indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Sem
Modo de montagem: De encaixe
Suporte de montagem: Trilho DIN
desvios de 9 mm: 4
Altura: 81 mm
Largura: 36 mm
Profundidade: 66,5 mm
cor: Cinza (RAL 7035)
durabilidade mecânica: 10000 ciclos
durabilidade elétrica: 4000 ciclos

conexões - terminais:
Terminal tipo túnel (superior ou inferior) 1…25 mm² Flexível
Terminal tipo túnel (superior ou inferior) 1…35 mm² rígido

Torque de aperto: 3,5 N.m superior ou inferior
proteção de fuga à terra: Sem

*Imagem Meramente Ilustrativa
