Disjuntor Tripolar Multi9 C60BP 2A Curva C 10kA Cód. M9F42302 – Schneider

Disjuntor Tripolar Multi9 C60BP 2A Curva C 10kA Cód. M9F42302 – Schneider

Linha: Multi 9
Nome do produto: Multi9 C60
Tipo de produto ou componente: Disjuntor modular
Nome abreviado do dispositivo: C60BP
Aplicação do dispositivo: Distribuição
Descrição de polos: 3P
número de polos protegidos: 3
[In] corrente nominal: 2 A a 25 °C conforme EN/IEC 60947-2
Tipo de rede: CA
tecnologia da unidade de disparo: Termomagnético
Curva de Tempo-Corrente: C

Capacidade de corte:
6 kA Icu a 440 V CA para EN/IEC 60947-2
10 kA Icu a 415 V CA para EN/IEC 60947-2
20 kA Icu a 240 V CA para EN/IEC 60947-2
6 kA Icu a 440 V CA para GB 14048,2
10 kA Icu a 415 V CA para GB 14048,2
20 kA Icu a 240 V CA para GB 14048,2
14 kA ar a 240 V CA para UL 489
10 kA ar a 480Y/277 V CA para UL 489
14 kA ar a 240 V CA para CSA C22.2 No 5
10 kA ar a 480Y/277 V CA para CSA C22.2 No 5

Normas:
EN/IEC 60947-2
GB 14048,2
UL 489
CSA C22.2 No 5

certificações do produto:
IEC
CCC
CSA
UL

[Ue] tensão de operação nominal:
240 V CA 50/60 Hz
415 V CA 50/60 Hz
440 V CA 50/60 Hz

limite de disparo magnético: 8.5 x In +/- 20 % CA

[Ics] capacidade de corte nominal em serviço:
4,5 kA 75 % para EN/IEC 60947-2 - 440 V CA
7,5 kA 75 % para EN/IEC 60947-2 - 415 V CA
15 kA 75 % para EN/IEC 60947-2 - 240 V CA
4,5 kA 75 % para GB 14048,2 - 440 V CA
7,5 kA 75 % para GB 14048,2 - 415 V CA
15 kA 75 % para GB 14048,2 - 240 V CA

[Ui] tensão de isolamento nominal: 500 V CA conforme EN/IEC 60947-2
[Uimp] tensão suportável de impulso nominal: 6 kV conforme EN/IEC 60947-2
Adequação para isolamento: Sim conforme EN/IEC 60947-2
Indicação de posição do contato: Sim
Tipo de controle: Alavanca articulada
Sinalização local: Indicação ligado/desligado
Modo de montagem: De encaixe
Suporte de montagem: Trilho DIN
desvios de 9 mm: 6
Altura: 103 mm
Largura: 54 mm
Profundidade: 72 mm
Cor: Cinza
Durabilidade mecânica: 20000 ciclos
Durabilidade elétrica: 10000 ciclos
Provisão para bloqueio por cadeado: Bloqueio por cadeado

Conexões - terminais:
Terminal tipo túnel (superior ou inferior)1…25 mm² (AWG 18...AWG 8) - rígido
Terminal tipo túnel (superior ou inferior)1…16 mm² (AWG 18...AWG 8) - flexível com virola
Terminal tipo túnel (superior ou inferior)1…16 mm² (AWG 18...AWG 8) - Flexível

Comprimento da decapagem do fio: 14 mm for superior ou inferior connection
Torque de aperto: 2,5 N.m superior ou inferior
Proteção de fuga à terra: Sem

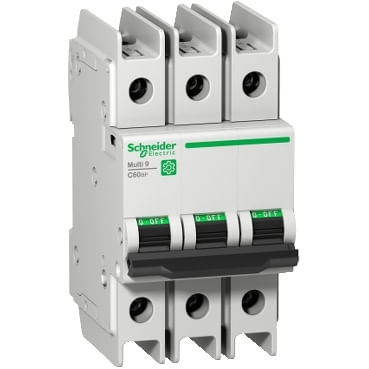

*Imagens Meramente Ilustrativas
