Disjuntor Caixa Moldada Tripolar EasyPact Ajustável 36kA 380/415Vca 224-320A Cód. CVS400F3320/LV540305 – Schneider

Disjuntor Easypact CVS 36kA 3P 3d 320A LV540305

A Linha de disjuntores EasyPact CVS hoje possuem 2 tipos de referencias: referencias nacionais, iniciadas por CVS, e referencias globais, iniciadas por LV5. Não há nenhuma diferença entre os tipos de referencias, se tratando exatamente do mesmo disjuntor

O EasyPact CVS400F é um interruptor, ou disjuntor, termomagnético fixo 3d de 3 polos com alto nível de desempenho e funcionalidade econômica. É uma escolha ideal para aplicações de proteção de edifícios pequenos e médios. A capacidade de ruptura (Icu) é de 36kA rms a 415VAC 50/60Hz. A tensão de operação é de 440 VAC 50/60 Hz. Este disjuntor inclui uma unidade de disparo TMD nominal de 320A. A unidade de desconexão TMD fornece proteção de sobrecarga térmica ajustável e proteção magnética fixa. Esta versão de 3 polos com dimensões de 140mm (L) x 255mm (A) x 110mm (P) inclui uma variedade de recursos e acessórios opcionais. Além disso, pode ser instalado em painéis de interruptores de isolação de classe II, pois é um dispositivo frontal de classe II (IEC 60664-1). Este produto está em conformidade com as normas internacionais (IEC 60947, CCC, EAC). Os disjuntores termomagnéticos Easypact CVS levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.

Linha: EasyPact
Linha de produto: Easypact CVS100...250
Tipo de produto ou componente: Disjuntor
Nome abreviado do dispositivo: CVS400F
Aplicação do dispositivo: Distribuição
Descrição de polos: 3P
Descrição dos polos protegidos: 3D
[In] corrente nominal: 320A a 40 °C
Tipo de rede: CA
[Icu] Breaking capacity:
40 kA Icu a 220/240 V CA 50/60 Hz para IEC 60947-2
36 kA Icu a 380/415 V CA 50/60 Hz para IEC 60947-2
30 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2

Nome da unidade de disparo: TM-D
Tecnologia da unidade de disparo: Termomagnético
Classificação da unidade de disparo: 320 A a 40 °C

Tipo de proteção:
Proteção contra curtos-circuitos (magnético)
Proteção contra sobrecargas (térmicas)

[Uimp] Tensão nominal de impulso suportada: 8 kV conforming to EN/IEC 60947-2
Frequência da rede: 50/60 Hz
Código de capacidade de interrupção: F

[Ics] capacidade de corte nominal em serviço:
40 kA a 220/240 V CA 50/60 Hz para IEC 60947-2
36 kA a 380/415 V CA 50/60 Hz para IEC 60947-2
23 kA a 440 V CA 50/60 Hz para IEC 60947-2

Tipo de controle: Alavanca articulada
Linha de ajuste de proteção térmica: 224...320 A
Tipo de ajuste de detecção de longa duração Ir: Ajustável
Linha de ajuste de detecção de longa duração: 0,7...1 x pol
Tipo de ajuste de atraso de longa duração: Fixo
Regulação de detecção instantânea tipo Ii: Ajustável
linha de ajuste de detecção instantânea: 5...10 x pol
indicação de posição do contato: Sim
Suporte de montagem: Placa posterior
Modo de montagem: Fixo
Conexões da parte de cima: Frontal
Conexão na parte inferior: Frontal
Conexões – terminais: Conexão a parafuso
Passo de conexão: 45 mm
Código de compatibilidade: CVS400
Largura: 140 mm
Profundidade: 110 mm
Altura: 255 mm
Peso líquido: 4,7 kg

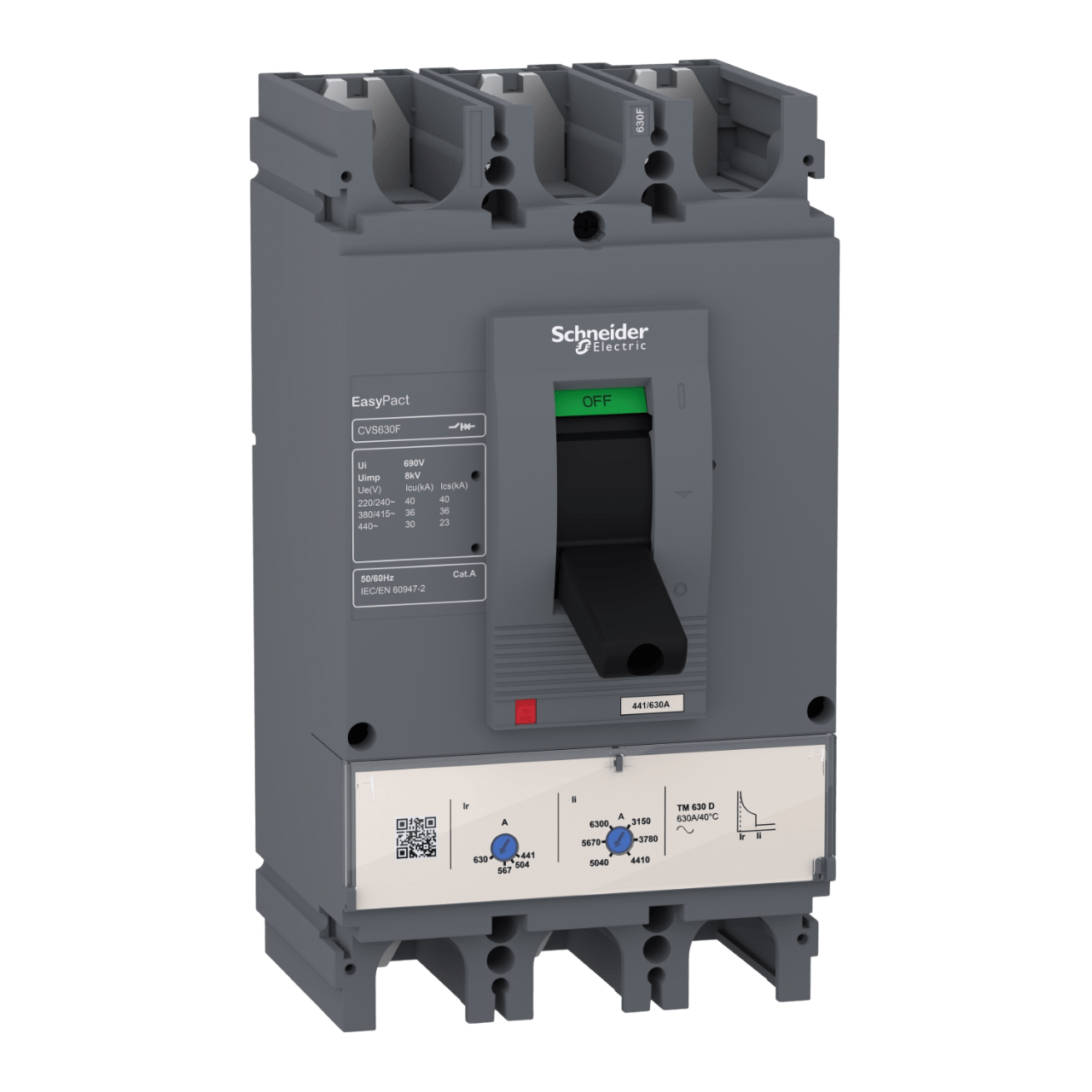

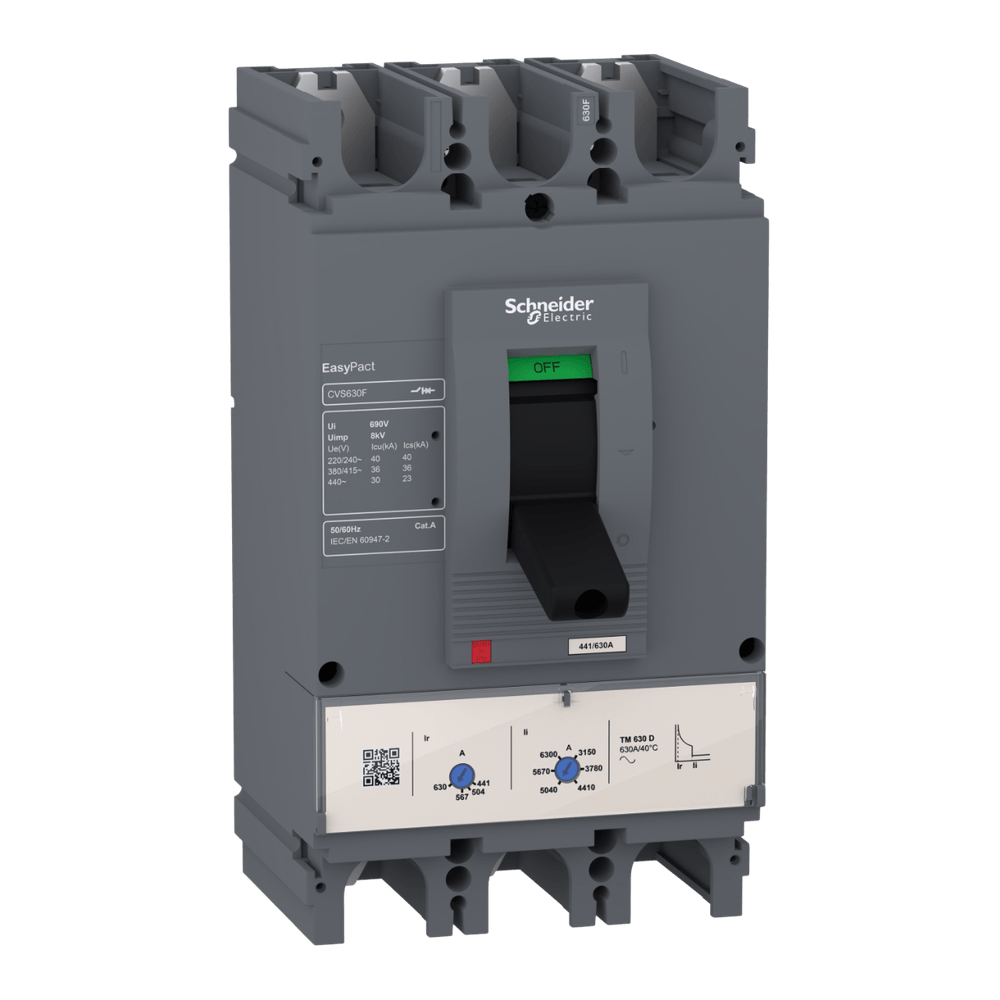

*Imagem Meramente Ilustrativa
