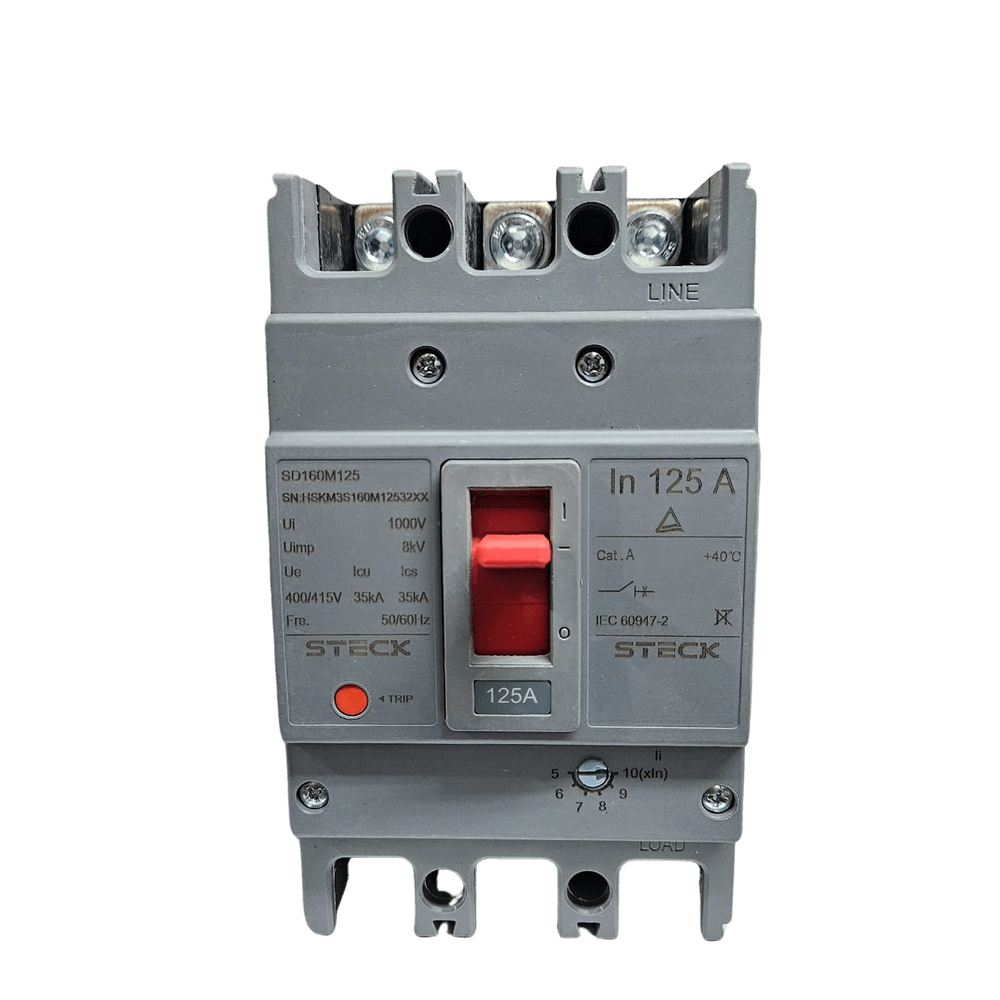

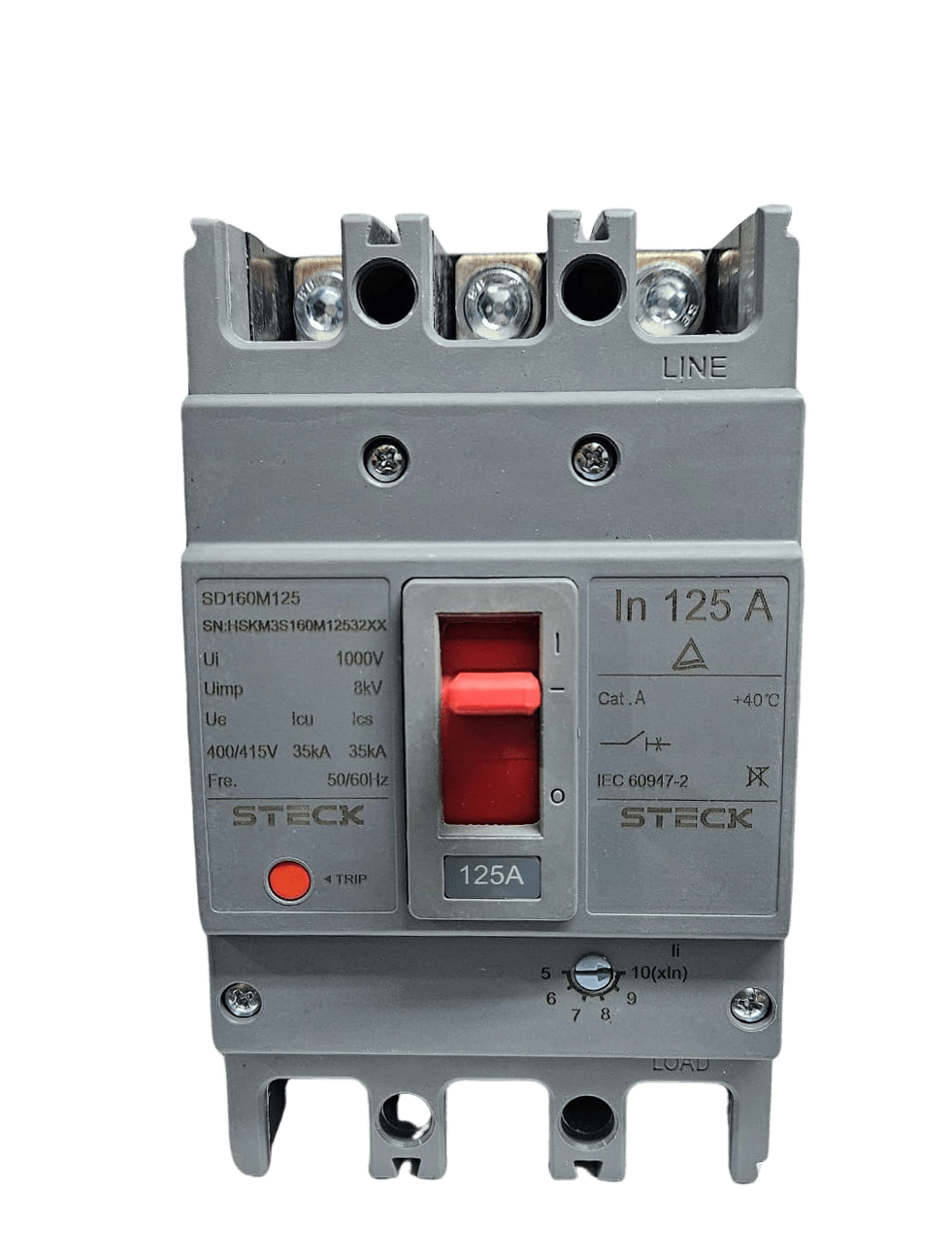

Disjuntor Caixa Moldada Tripolar Magnético Ajustável SD160M – Steck | 125A Cód. SD160M125

Disjuntor Caixa Moldada Tripolar Magnético Ajustável SD160M – Steck

O disjuntor equipado com relé termomagnético TM serve, principalmente, para a proteção do cabo que está no sistema de distribuição de energia para a alimentação do transformador

Proteção contra sobrecarga: proteção térmica Ir (ajustável)

A função de proteção de sobrecarga fornece curva de limite de tempo inversa com base em bimetal. Se o limite for excedido, a deformação do bimetal pode levar ao disparo do mecanismo de operação do disjuntor.
Faixa ajustável térmica: 0,8, 0,9 e 1,0In.
Proteção contra curto-circuito: proteção magnética Ii (ajustável).

A proteção magnética protege contra curto-circuito, através de um dispositivo de disparo magnético. O disjuntor disparará instantaneamente. Faixa ajustável magnética: 5, 6, 7, 8, 9 e 10In.

Características
Tensão Nominal Ue (Vca): 400/415Vca
Tensão de Isolação Ui (Vca): 1000Vca
Tensão nominal de impulso suportável Uimp (kV): 8kV
Frequência: 50/60Hz
Polos: 3
Classe de utilização: Categoria A

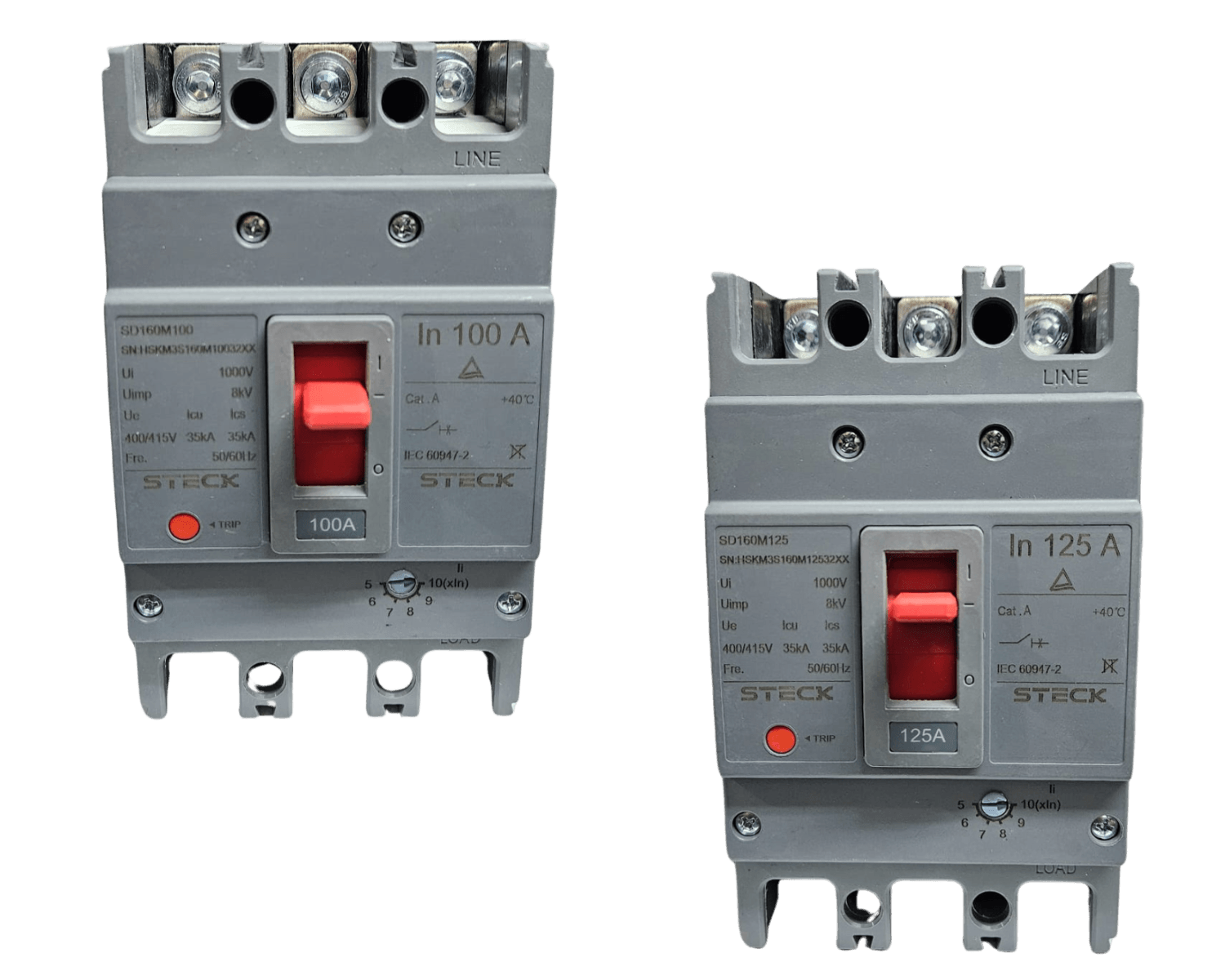

Corrente: 100A, 125A e 160A
Térmico ajustável: 0,8/0,9/1,0 x In
Magnético ajustável: 5, 6, 7, 8, 9, 10 x In (para correntes de 63 a 630A)
Capacidade de ruptura: M
ICU (400VCA): 35kA
ICS (400VCA): 35kA
Grau de proteção: IP20 (corpo do disjuntor)
Dimensões: 90x155x108mm

*Imagem Meramente Ilustrativa*
