Disjuntor Caixa Moldada Tripolar Markis Série AT Térmico Ajustável – Steck | 16A Cód. SDAT16

Disjuntor Caixa Moldada Tripolar Markis Série AT Térmico Ajustável – Steck

Os Disjuntores em Caixa Moldada MARKIS® são usados em circuitos elétricos que exigem controle da corrente térmica e também no disparo magnético. Possuem faixas de ajuste da corrente térmica de 80 a 100% (0,8~1 In) facilitando a proteção dos barramentos e distribuição essencial para proteção de motores em vários outros tipos de circuitos que requer uma regulagem na corrente nominal (lth). O Controle do disparo magnético é de 5 a 10 x In dando possibilidade de fazer a seletividade dos circuitos protegidos por esse tipo de disjuntor.

Características
Tensão Nominal Ue (Vca): 690Vca
Tensão de Isolação Ui (Vca): 800Vca
Número de Polos: 3
Frequência: 50/60Hz

Frame 100: 16A a 10A
Dimensões AxLxP (mm): 150x92x63/81mm
Icu (kA) / Ics (kA) 220V: 43/43kA
Icu (kA) / Ics (kA) 380/400V: 30/30kA
Icu (kA) / Ics (kA) 400V: 18/18kA
Icu (kA) / Ics (kA) 500V: 8/8kA
Icu (kA) / Ics (kA) 690V: 6/6kA

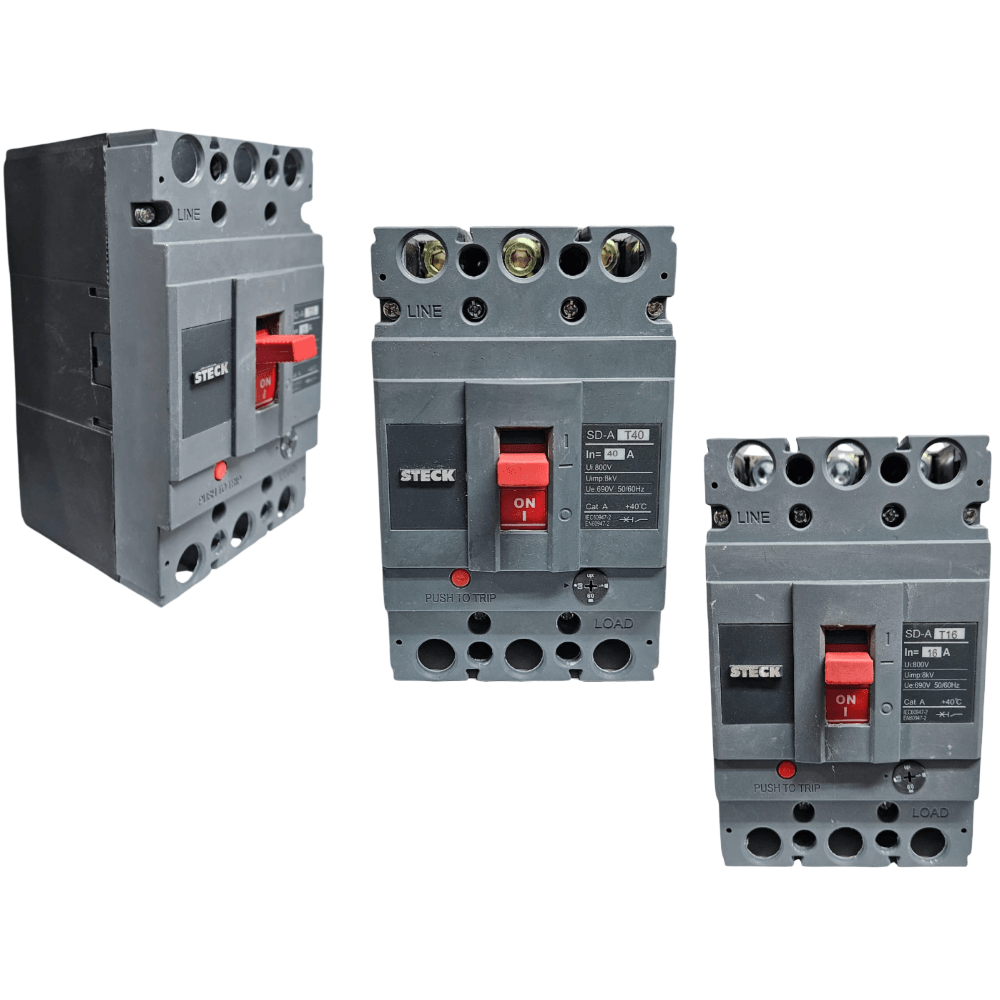

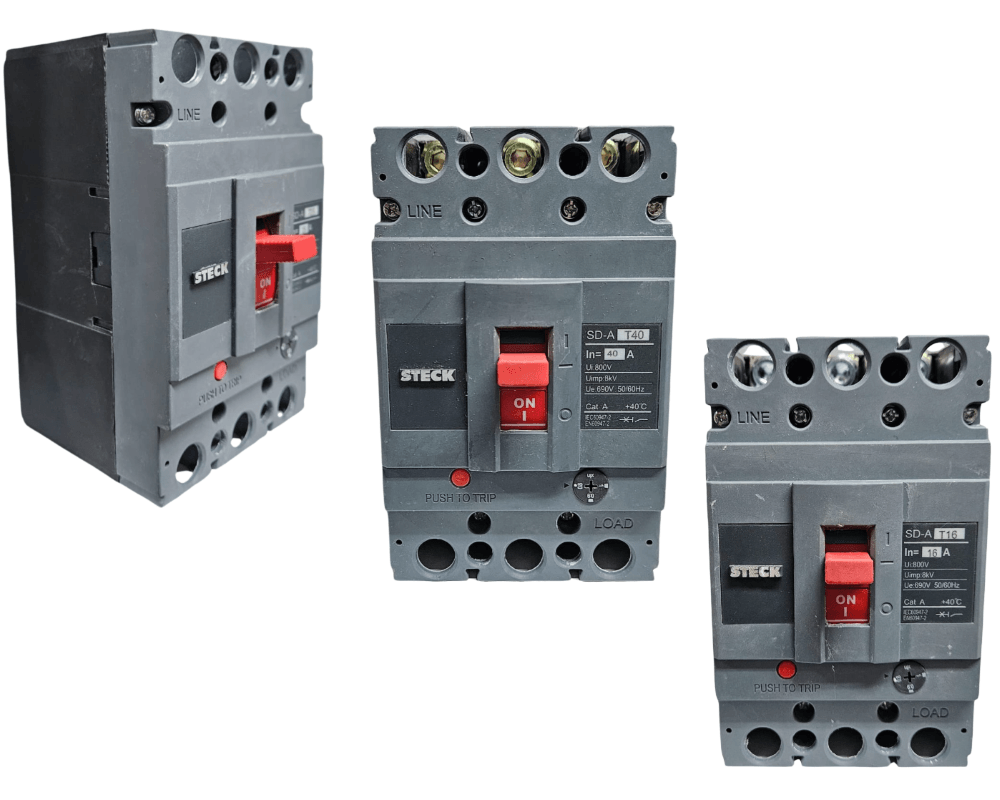

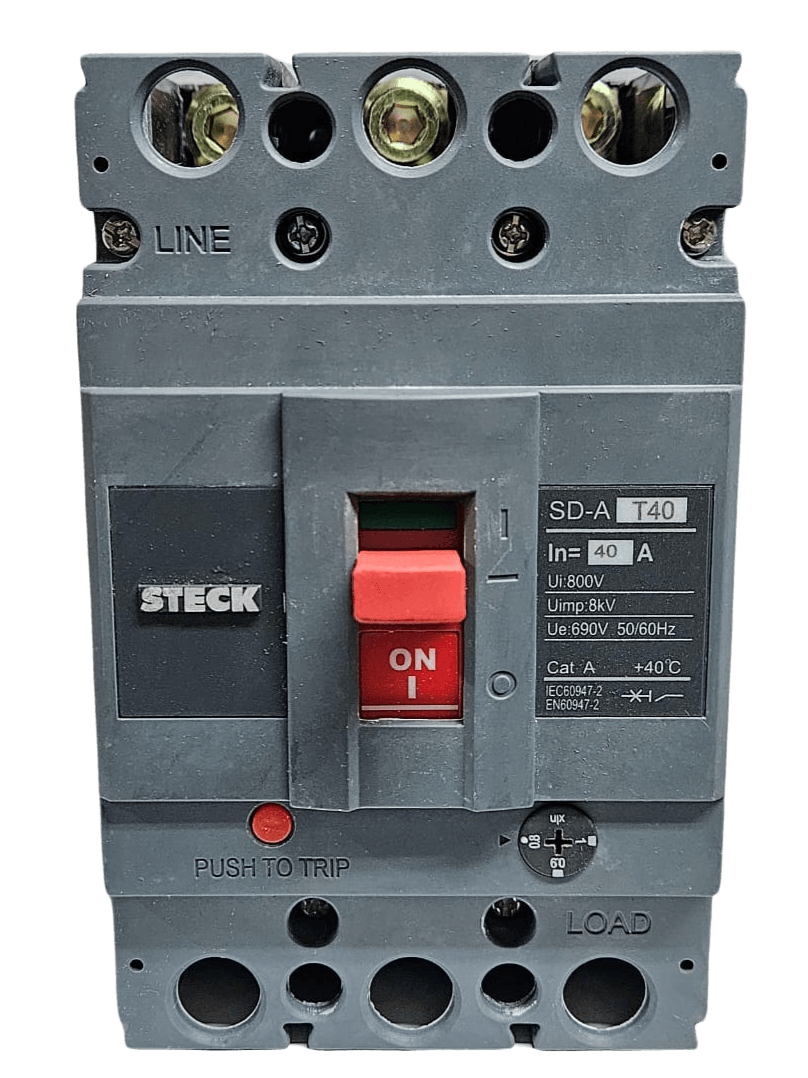

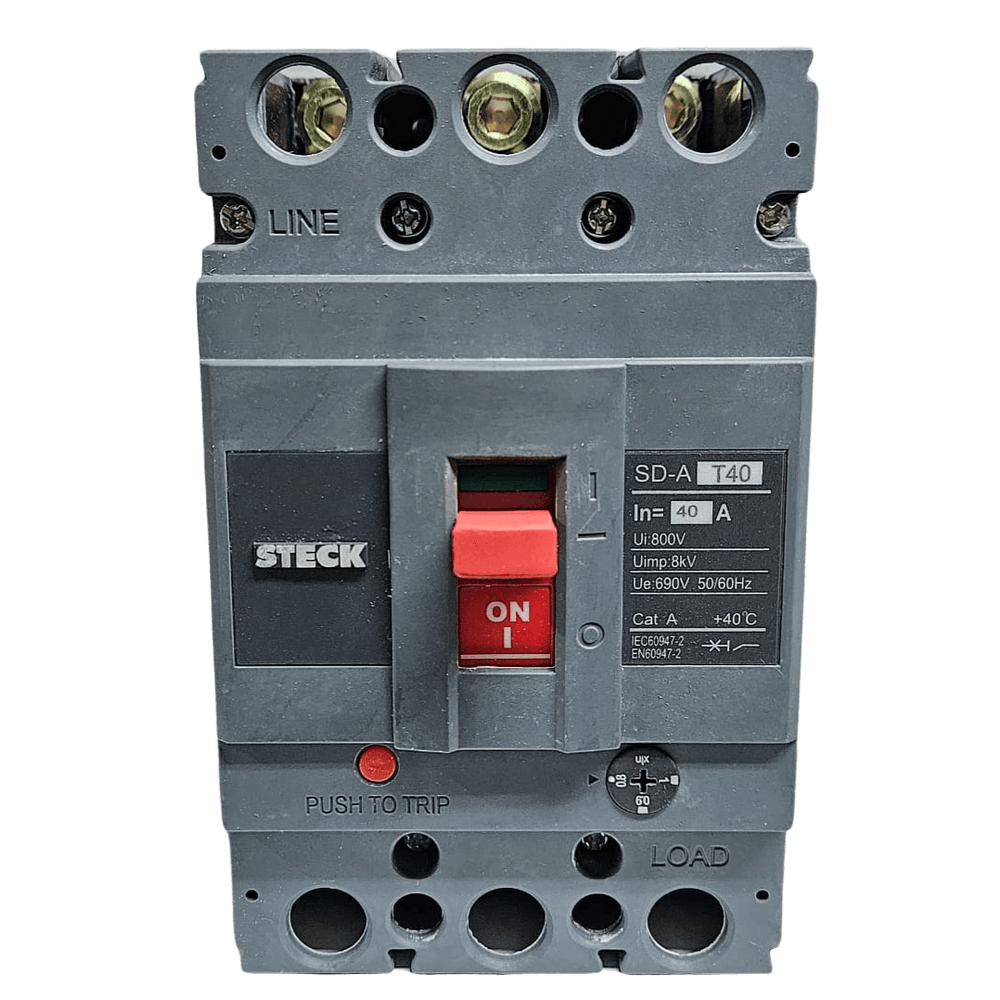

*Imagem Meramente Ilustrativa*
