Reator Indutância De Linha P/ ATV61/71 VW3A7267 - Schneider

Reator Indutância De Linha P/ ATV61/71 VW3A7267 - Schneider

Tipo de produto ou componente
Indutor de filtro de linha
Nome abreviado do dispositivo
LFC
Número de fases da rede
3 fases
[EUA] tensão de alimentação nominal
380...480V +/- 10%
Frequência da rede
50/60Hz
Compatibilidade de alcance
Altivar 61
Altivar 71
Aplicação específica do produto
Componente do Front End Ativo
Estilo de montagem
Unidade embutida
Tipo de resfriamento
Natural
Destino do produto
1 conversor de alimentação ativo (AIC) VW3A7253
1 conversor de alimentação ativo (AIC) VW3A7254
1 conversor de alimentação ativo (AIC) VW3A7255
2 conversor de alimentação ativo (AIC) VW3A7256
2 conversor de alimentação ativo (AIC) VW3A7257
2 conversor de alimentação ativo (AIC) VW3A7258
1 ativo conversor de alimentação (AIC) VW3A7283
2 conversor de alimentação ativo (AIC) VW3A7286
2 conversor de alimentação ativo (AIC) VW3A7287
Complementar
Corrente de linha
495 A a 50°C
Perdas térmicas
2370W
Conexão elétrica
Barra M10 - 2 x 150 mm² 24 Nm (1)
Barra M10 - 2 x 150 mm² 24 Nm (2)
Barra M10 - 95 mm² 24 Nm (PE)
altura
360 milímetros
Largura
970 milímetros
Profundidade
255 milímetros
Peso líquido
132kg
Ambiente
Característica ambiental
3K3 em conformidade com EN/IEC 60721-3-3
Humidade relativa
0…95%
Temperatura do ar ambiente para operação
-10…45 °C
-10…60 °C (com redução de corrente)
Temperatura do ar ambiente para armazenamento
-25…70 °C
Altitude de Operação
<= 1000 m
1000...3000 m com redução de corrente de 1% por 100 m
Aula de isolamento elétrico
Classe H

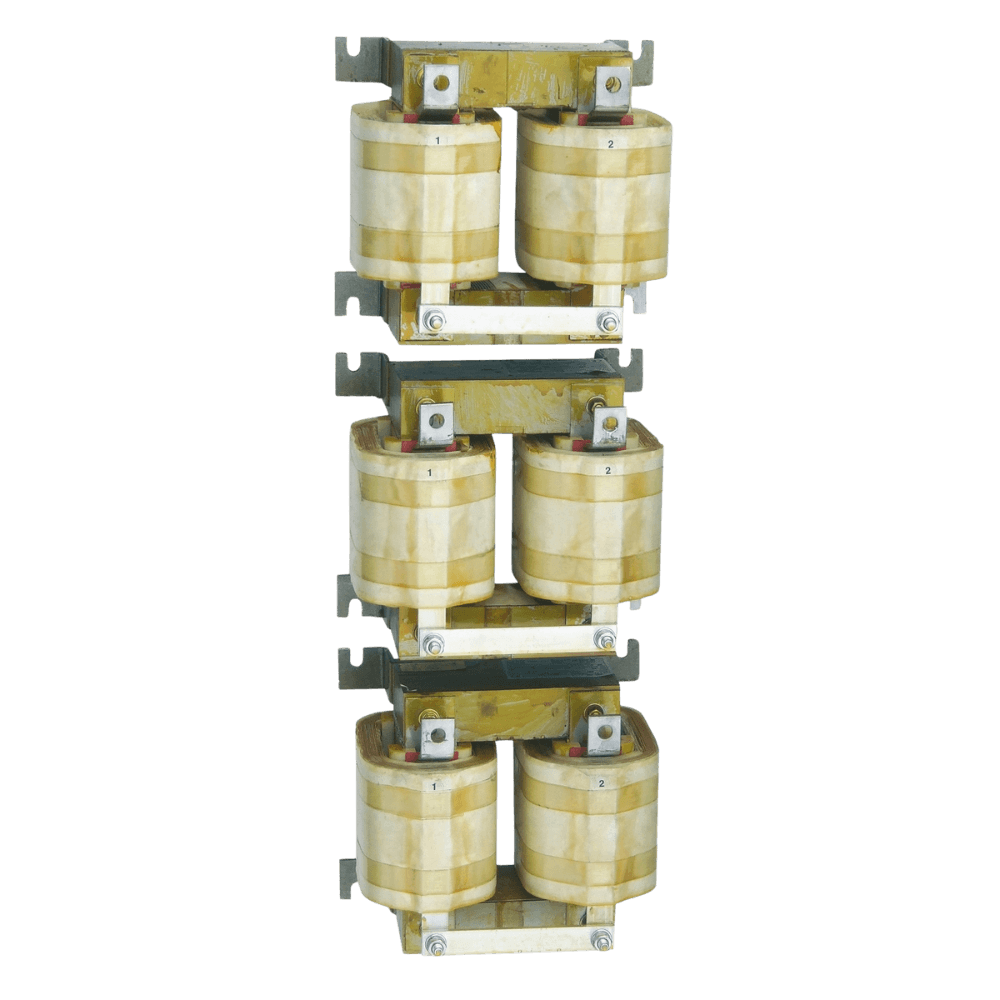

*Imagem meramente Ilustrativa*
