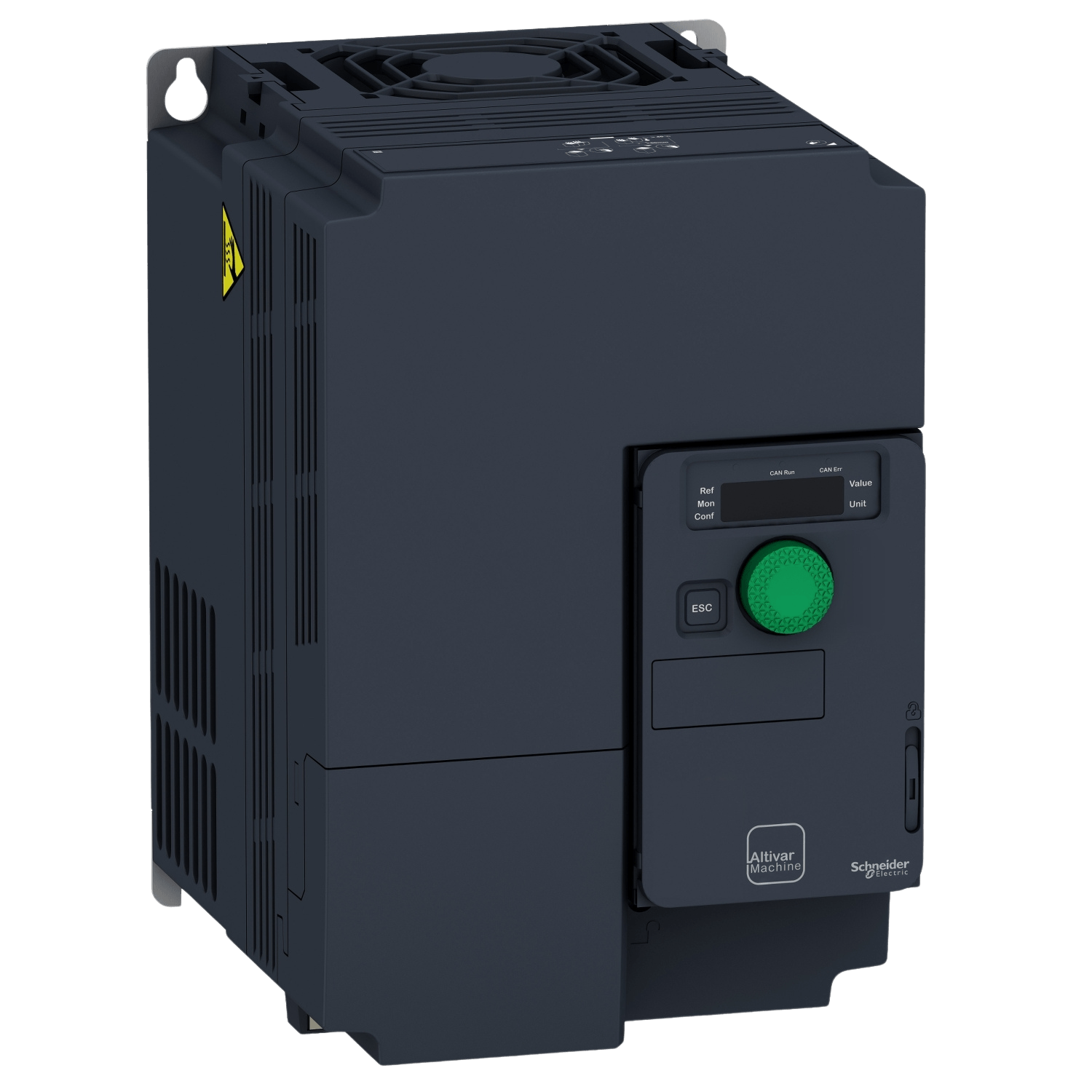

Inversor Altivar 320 10CV 17A 380V ATV320U75N4C - Schneider

Inversor Altivar 320 380V 10CV 17A ATV320U75N4C - Schneider Os inversores de frequência da linha AltivarTM Machine 320 são ideias para aplicações simples e avançadas de manuseio de materiais, elevação de carga, máquinas de embalagem, máquinas téxtil, sistemas de bombeamento e aplicações gerais que requerem conectividade, segurança, robustez e excelente custo-benefício. O modelo ATV320U75N4C é um produto com formato compacto, ideal para aplicações stand-alone, possui alimentação trifásica de 380...480Vac, potência de 7,5kW/10CV e corrente de saída de 17A. Principal Linha de produto: Altivar Machine ATV320 Tipo de produto ou componente: Propulsor de velocidade variável Aplicação específica do produto: Máquinas complexas Variante: Versão padrão Formato da unidade: Compacto Modo de montagem: Montagem em parede Protocolo da porta de comunicação: Modbus serial, CANopen Placa de opção: Módulo de comunicação, CANopen, Módulo de comunicação, EtherCAT, Módulo de comunicação, Profibus DP V1, Módulo de comunicação, Profinet, Módulo de comunicação, Ethernet Powerlink, Módulo de comunicação, Ethernet/IP, Módulo de comunicação, DeviceNet Tensão nominal de fornecimento [Us]: 380...500 V - 15...10 % Corrente de saída nominal: 17,0 A Alimentação do motor kW: 7,5 kW de trabalho pesado Filtro EMC: Integrado Grau de proteção IP: IP20 Complementar Número de entrada digital: 7 Tipo de entrada digital: STO torque de segurança desligado, 24 V CC, Impedância: 1.5 kOhm, ED1 ... ED6 entradas lógicas, 24 V CC (30 V), DI5 programáveis como entrada de pulso: 0…30 kHz, 24 V CC (30 V) Lógica de entrada digital: Lógica positiva (fonte), Lógica negativa (coletor) Número de saída digital: 3 Tipo de saída digital: Coletor aberto DQ+ 0…1 kHz 30 V CC 100 mA, Coletor aberto DQ- 0…1 kHz 30 V CC 100 mA Número de entrada analógica: 3 Tipo da entrada analógica: EA1 tensão: 0..10 V CC, Impedância: 30 kOhm, Resolução 10 bits, EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30 kOhm, Resolução 10 bits, EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits Número de saída analógica: 1 Tipo da saída analógica: Corrente configurável através de software AQ1: 0..20 mA, Impedância 800 Ohm, Resolução 10 bits, Tensão configurável através de software AQ1: 0..10 V CC, Impedância 470 Ohm, Resolução 10 bits Tipo de saída de relé: Lógica do relé configurável R1A 1 NA, durabilidade elétrica 100000 ciclos, Lógica do relé configurável R1B 1 NF, durabilidade elétrica 100000 ciclos, Lógica do relé configurável R1C, Lógica do relé configurável R2A 1 NA, durabilidade elétrica 100000 ciclos, Lógica do relé configurável R2C Corrente de comutação máxima: Saída de relé R1A, R1B, R1C: Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA, Saída de relé R1A, R1B, R1C: Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC, Saída de relé R1A, R1B, R1C, R2A, R2C: Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA, Saída de relé R1A, R1B, R1C, R2A, R2C: Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC, Saída de relé R2A, R2C: Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA, Saída de relé R2A, R2C: Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC Corrente de comutação mínima: Saída de relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V CC Método de acesso: Escravo CANopen Operação em 4 quadrantes possível: Verdadeiro Perfil de controle de motor assíncrono: Relação de tensão/frequência, 5 pontos, Controle vetorial de fluxo sem sensor, padrão, Relação tensão/frequência - Economia de Energia, U/f ao quadrado, Controle do vetor de fluxo sem sensor - Economia de energia, Relação de tensão/frequência, 2 pontos Perfil de controle de motor síncrono: Controle vetorial sem sensor Sobretorque temporário: 170…200 % do torque nominal do motor Frequência máxima de saída: 0,599 kHz Rampas de aceleração e desaceleração: Linear Comutação de rampa: Adaptação em rampa de aceleração/desaceleração Aceleração/desaceleração com paragem automática com injeção DC Compensação da diferença de velocidade do motor: Automático, seja qual for a carga, Ajustável 0..0,300 % Não disponível na relação de tensão/frequência (2 ou 5 pontos) Frequência de comutação: 2..0,16 kHz ajustável Frequência de comutação nominal: 4 kHz Frenagem até a paralisação: Por injeção CC Brake chopper integrated: Verdadeiro Corrente da linha: 26,5 A a 380 V (trabalho pesado), 18,7 A a 500 V (trabalho pesado) Corrente Máxima de Entrada: 26,5 A Tensão máxima de saída: 500 V Potência aparente: 16,2 kVA a 500 V (trabalho pesado) Frequência da rede: 50...60 Hz Tolerância relativa da frequência da rede simétrica: 5 % Linha potencial Isc: 22 kA Corrente de carga base em alta sobrecarga: 17,0 A Dissipação de alimentação em W: Ventilador: 229,0 W a 380 V 4 kHz Funções de segurança: Com função de segurança Safely Limited Speed (SLS): Verdadeiro, Com função de segurança Safe brake management (SBC/SBT): Falso, Com função de segurança Safe Operating Stop (SOS): Falso, Com função de segurança Safe Position (SP): Falso, Com função de segurança Safe programmable logic: Falso, Com função de segurança Safe Speed Monitor (SSM): Falso, Com função de segurança Safe Stop 1 (SS1): Verdadeiro, Com função de segurança Safe Stop 2 (SS2): Falso, Com função de segurança Safe torque off (STO): Verdadeiro, Com função de segurança Safely Limited Position (SLP): Falso, Com função de segurança Safe Direction (SDI): Falso Tipo de proteção: Interrupções da fase de entrada: unidade, Sobrecorrente entre fases de saída e terra: unidade, Proteção contra sobreaquecimento: unidade, Curto-circuito entre fases do motor: unidade, Proteção térmica: unidade Largura: 150 mm Altura: 232,0 mm Profundidade: 178,0 mm Peso líquido: 3,6 kg Meio ambiente Posição de operação: Vertical +/- 10 graus Certificações do produto: CE, ATEX, NOM, GOST, EAC, RCM, KC Gravação: CE, ATEX, UL, CSA, EAC, RCM Normas: IEC 61800-5-1 Compatibilidade eletromagnética: Teste de imunidade contra descarga eletrostática Nível 3 conforme IEC 61000-4-2, Teste de imunidade ao campo eletromagnético de radiofrequência com radiação Nível 3 conforme IEC 61000-4-3, Teste de imunidade contra transientes / rajadas elétricas Nível 4 conforme IEC 61000-4-4, Teste de imunidade contra sobretensão Nível 3 conforme IEC 61000-4-5, Teste de imunidade de radiofrequência conduzida Nível 3 conforme IEC 61000-4-6, Teste de imunidade contra quedas e interrupções da tensão conforme IEC 61000-4-11 *Imagem meramente ilustrativas
