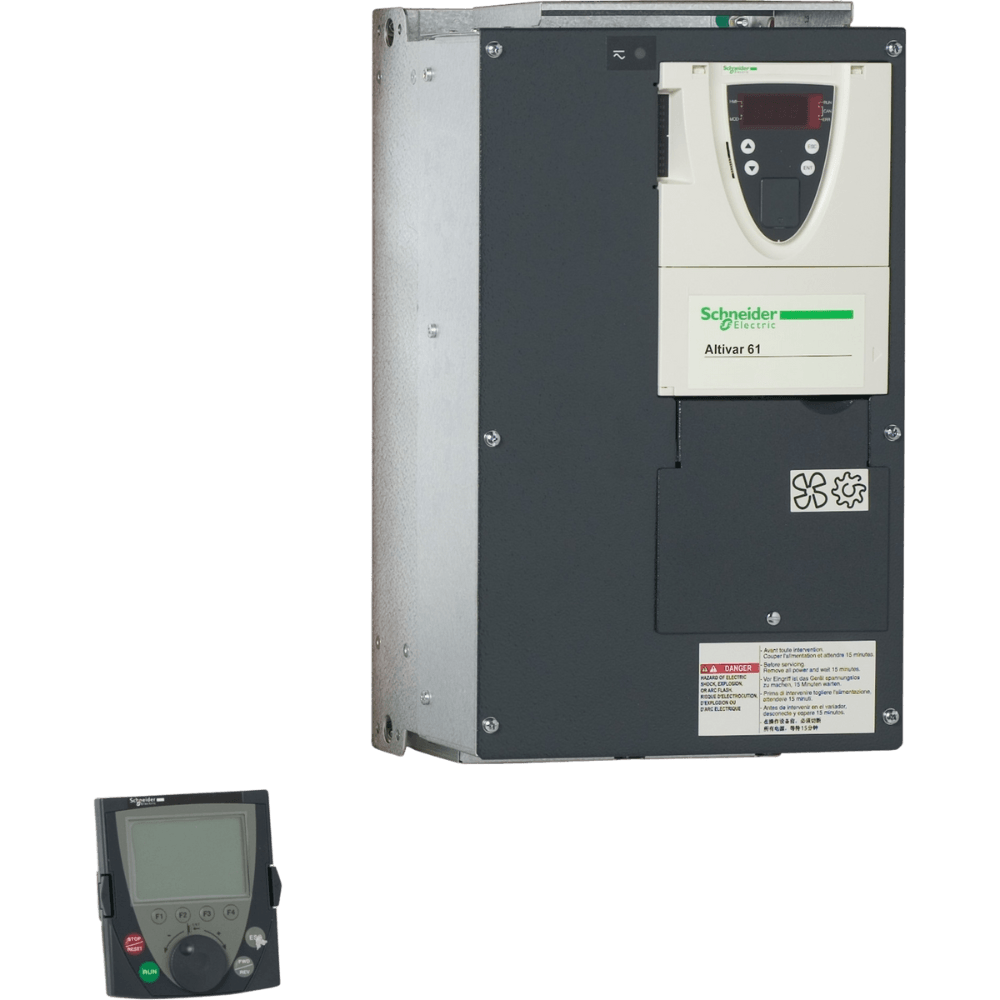

Inversor Altivar 61 7,5CV 7,5A 500/690V ATV61HU55Y - Schneider

Variador de velocidade ATV61 - 5,5 kW / 690 V - 5 HP / 575 V - IP20 ATV61HU55Y Linha de produtos: Altivar 61 Tipo de Produto ou Componente: Acionamento de velocidade variável Aplicação Específica do Produto: Máquina de bombeamento e ventilação Nome do componente: ATV61 Potência do motor kW: 4 kW, trifásico 500 V 5,5 kW, trifásico 690 V Classificação máxima de potência de cavalo: 5 HP, trifásico 575 V tensão de alimentação: 500...690 V - 15...10% fornecer número de fases: 3 fases Corrente de linha: 7,2 A 600 V trifásico 4 kW / 5 HP 8,6 A 500 V trifásico 4 kW / 5 HP 8,6 A 690 V trifásico 4 kW / 5 HP Estilo de montagem: Com dissipador de calor linha prospectiva máxima Isc: 22 kA trifásico Corrente transitória máxima: 9 A 60 s, trifásico Frequência de comutação nominal: 4kHz Freqüência de comutação: 2,5...6 kHz ajustável 4...6 kHz com fator de redução controle de motor assíncrono Relação tensão/frequência, 5 pontos Relação tensão/frequência, 2 pontos Relação tensão/frequência - Economia de energia, controle vetorial quadrático de fluxo U/f sem sensor, padrão Perfil de controle de motor síncrono: Controle vetorial sem sensor, padrão protocolo de porta de comunicação: Modbus; CANopen Tipo de polarização: Sem impedância Modbus Cartão de opção Placa de comunicação APOGEE FLN Placa de comunicação BACnet Placa de comunicação CC-Link Controller dentro da placa programável Placa de comunicação DeviceNet Placa de comunicação EtherNet/IP Placa de comunicação Fipio Placa de extensão I/O Placa de comunicação Interbus-S Placa de comunicação LonWorks Placa de comunicação METASYS N2 Placa de comunicação Modbus Plus Placa de comunicação Placa de comunicação Modbus TCP Modbus/Uni-Telway Placa multibomba Placa de comunicação Profibus DP Placa de comunicação Profibus DP V1 Complementar Destino do produto Motores assíncronos Motores síncronos limites de tensão da fonte de alimentação: 425…759V frequência da fonte de alimentação: 50...60Hz - 5...5% limites de frequência da fonte de alimentação: 47,5...63Hz Corrente de saída contínua: 6,1 A 4 kHz, 575 V - trifásico 7,5 A 4 kHz, 500 V - trifásico 7,5 A 4 kHz, 690 V - trifásico Frequência de saída: 0,1…500 Hz Faixa de velocidade: 1…100 em modo de malha aberta, sem feedback de velocidade Precisão de velocidade: +/- 10% do escorregamento nominal 0,2 Tn a Tn sem realimentação de velocidade Precisão de torque: +/- 15% em modo de malha aberta, sem feedback de velocidade Sobretorque transitório: 130% do torque nominal do motor +/- 10% 60 s Torque de frenagem: <= 125% com resistor de frenagem 30% sem resistor de frenagem Ciclo de regulação Regulador PI de frequência Compensação de escorregamento do motor Pode ser suprimido Não disponível na relação tensão/frequência (2 ou 5 pontos) Automático qualquer que seja a carga Ajustável diagnóstico: Para tensão de acionamento 1 LED (vermelho) Voltagem de saída: <= tensão de alimentação isolamento elétrico: Entre terminais de alimentação e controle tipo de cabo para montagem em gabinete: Com um kit IP21 ou IP31 3 Cabo IEC 104 °F (40 °C), cobre 70 °C / PVC Com kit UL Tipo 1 3 Cabo UL 508 104 °F (40 °C), cobre 75 °C / PVC Sem kit de montagem 1 cabo IEC 45 °C (113 °F), cobre 70 °C / PVC Sem kit de montagem 1 cabo IEC 45 °C (113 °F), cobre 90 °C / XLPE/EPR Conexão elétrica: Terminal 2,5 mm² / AWG 14 AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) Terminal 50 mm² / AWG 1/0 L1/R, L2/S, L3 /T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) Torque de aperto: 5,31 lbf.in (0,6 Nm) AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) 106,21 lbf.in (12 Nm), 102,2 lbf.in L1/ R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) Fornecer Alimentação interna para potenciômetro de referência (1 a 10 kOhm) 10,5 V CC, +/- 5%, <10 mA proteção contra sobrecarga e curto-circuito Alimentação interna 24 V CC 21…27 V), <200 mA proteção contra sobrecarga e curto-circuito Alimentação externa 24 V CC 19…30 V) número de entrada analógica: 2 Tipo de entrada analógica AI1-/Al1+ tensão diferencial bipolar +/- 10 V CC 24 V máx. 11 bits + sinal AI2 corrente configurável por software 0...20 mA 242 Ohm 11 bits Tensão configurável por software AI2 0...10 V CC 24 V máx. 30.000 Ohms 11 bits tempo de amostragem 2 ms +/- 0,5 ms AI1-/Al1+) - entrada analógica 2 ms +/- 0,5 ms Al2) - entrada analógica 2 ms +/- 0,5 ms AO1) - saída analógica 2 ms +/- 0,5 ms LI1... LI5) - entrada discreta 2 ms +/- 0,5 ms LI6)se configurada como entrada lógica - entrada discreta precisão absoluta precisão +/- 0,6% AI1-/Al1+) para uma variação de temperatura 60 °C +/- 0,6% AI2) para uma variação de temperatura 60 °C +/- 1 % AO1) para uma variação de temperatura 60 °C Erro de linearidade +/- 0,15% do valor máximo AI1-/Al1+) +/- 0,15% do valor máximo AI2) +/- 0,2% AO1) número de saída analógica: 1 Tipo de saída analógica: Corrente configurável por software AO1 0...20 mA 500 Ohm 10 bits Tensão configurável por software AO1 0...10 V DC 470 Ohm 10 bits Saída lógica configurável por software AO1 10 V, 20 mA Número de saída discreta: 2 Tipo de saída discreta Lógica de relé configurável R1A, R1B, R1C) NA/NC - 100.000 ciclos Lógica de relé configurável R2A, R2B) NA - 100.000 ciclos tempo máximo de resposta: <= 100 ms em STO (Safe Torque Off) R1A, R1B, R1C <= 7 ms +/- 0,5 ms R2A, R2B <= 7 ms +/- 0,5 ms Corrente mínima de comutação: Lógica de relé configurável de 3 mA 24 V CC Corrente máxima de comutação R1, R2 2 A 250 V CA indutivo, cos phi = 0,4 7 ms R1, R2 2 A 30 V CC indutivo, cos phi = 0,4 7 ms R1, R2 5 A 250 V CA resistivo, cos phi = 1 0 ms R1, R2 5 A 30 V DC resistivo, cos phi = 1 0 ms Número de entrada discreto: 7 Tipo de entrada discreta: Programável LI1...LI5) 24 V CC <= 30 V) PLC nível 1 - 3500 Ohm Configurável por chave LI6) 24 V CC <= 30 V) PLC nível 1 - 3500 Ohm Sonda PTC configurável por chave LI6)0…6 - 1500 Ohm Entrada de segurança PWR) 24 V CC <= 30 V) - 1500 Ohm Lógica de entrada discreta: Lógica negativa (sink) LI1...LI5), > 16 V, < 10 V Lógica positiva (fonte) LI1...LI5), < 5 V, > 11 V Lógica negativa (sink) LI6)se configurada como entrada lógica , > 16 V, < 10 V Lógica positiva (fonte) LI6)se configurada como entrada lógica, < 5 V, > 11 V Rampas de aceleração e desaceleração Adaptação automática da rampa caso a capacidade de frenagem seja excedida, através de resistor Linear ajustável separadamente de 0,01 a 9000 s S, U ou customizado Frenagem até parar Por injeção DC Tipo de proteção Contra excesso de velocidade limite do inversor Contra perda de fase de entrada do inversor Quebra no inversor do circuito de controle A fase de entrada interrompe o inversor Inversor de sobretensão de alimentação de rede Inversor de subtensão de alimentação de rede Sobrecorrente entre as fases de saída e o inversor de aterramento Inversor de proteção contra superaquecimento Sobretensões no inversor de barramento CC Curto -circuito entre fases do motor acionamento Acionamento de proteção térmica Motor de interrupção de fase do motor Motor de remoção de energia Motor de proteção térmica Resistência de isolamento: > 1 mOhm 500 V DC por 1 minuto para a terra Resolução de frequência Entrada analógica 0,024/50 Hz Unidade de exibição 0,1 Hz Tipo de conector 1 RJ45 na face frontal)Modbus 1 RJ45 no terminal)Modbus Macho SUB-D 9 em RJ45CANopen Interface física: Modbus RS 485 de 2 fios Quadro de transmissão: UTR Modbus Taxa de transmissão 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps Modbus no terminal 9600 bps, 19200 bps Modbus na face frontal 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps CANopen Formato de dados 8 bits, 1 stop, paridade par Modbus na face frontal 8 bits, ímpar par ou nenhuma paridade configurável Modbus no terminal Número de endereços: 1…127 CANopen 1…247 Modbus *Imagem meramente ilustrativa
