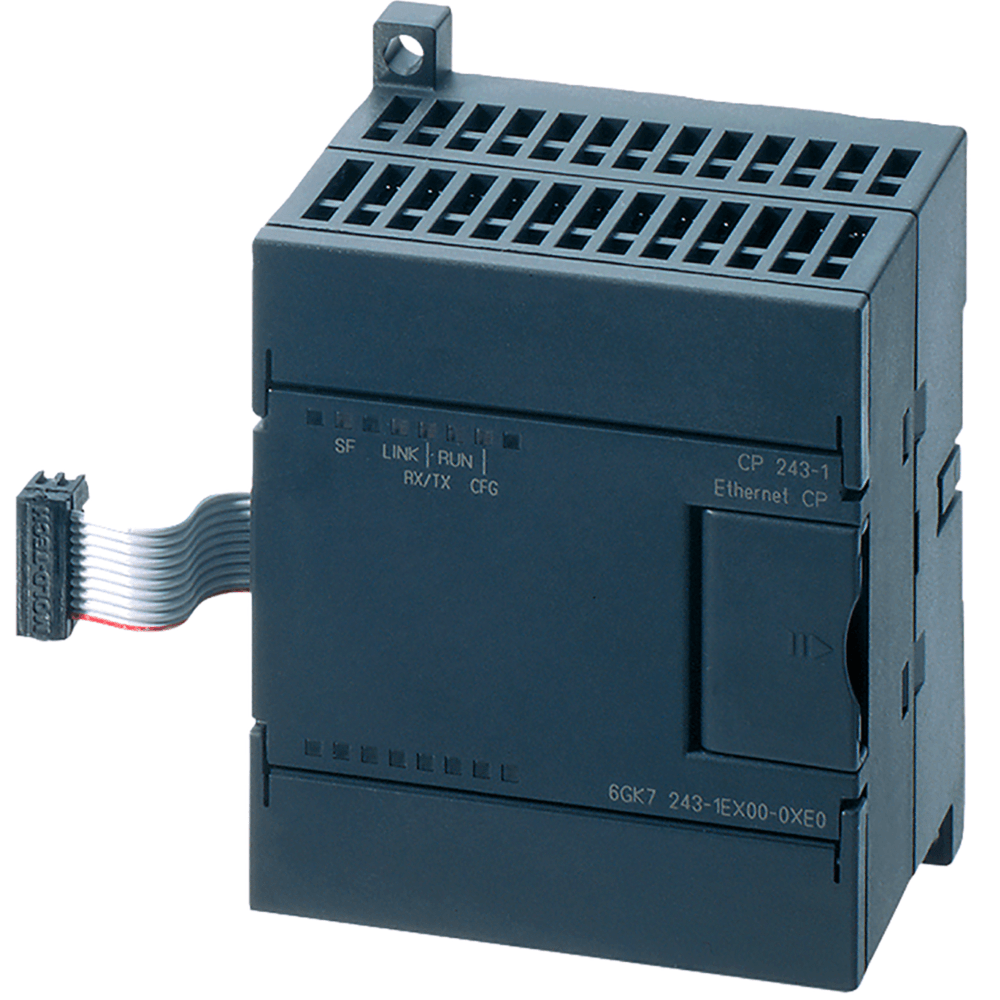

Módulo De Comunicação Ethernet S7-200 CP243-1 6GK7243-1EX01-0XE0 - Siemens

Módulo De Comunicação Ethernet S7-200 CP243-1 6GK7243-1EX01-0XE0 - Siemens Processador de comunicações CP 243-1 para conexão do SIMATIC S7-22X à Ethernet industrial; comunicação com cliente FTP; servidor HTTP; servidor FTP; cliente de e-mail. Taxa de Transmissão Taxa de Transferência ● na 1ª interface: 10 ... 100 Mbit/s Interfaces Número de interfaces / de acordo com Ethernet Industrial: 1 Número de conexões elétricas ● na 1ª interface / de acordo com Ethernet Industrial: 1 ● para alimentação: 1 Tipo de Conexão Elétrica ● na 1ª interface / de acordo com Ethernet Industrial: Porta RJ45 ● para alimentação: Bloco de terminais de 3 polos Tensão de Alimentação, Consumo de Corrente, Perda de Potência Tipo de tensão / da tensão de alimentação: CC Tensão de alimentação / 1 / do barramento de backplane: 5 V Tensão de alimentação / externa: 24 V Tensão de alimentação / externa / em CC / Valor nominal: 24 V Tolerância positiva relativa / em CC / a 24 V: 20 % Tolerância negativa relativa / em CC / a 24 V: 15 % Corrente consumida ● do barramento de backplane / em CC / a 5 V / típica: 0.06 A ● da tensão de alimentação externa / em CC / a 24 V / típica: 0.053 A ● da tensão de alimentação externa / em CC / a 24 V / máxima: 0.06 A Perda de potência [W]: 1.5 W Condições Ambientais Temperatura ambiente ● para instalação vertical / em operação: 0 ... 45 °C ● para barramentos dispostos horizontalmente / em operação: 0 ... 55 °C ● durante o armazenamento: -40 ... +70 °C ● durante o transporte: -40 ... +70 °C Umidade relativa ● a 25 °C / sem condensação / em operação / máxima: 95 % Classe de proteção: IP20 Design, Dimensões e Peso Formato do módulo: Módulo compacto S7-200 de largura dupla Largura: 71.2 mm Altura: 80 mm Profundidade: 62 mm Peso líquido: 0.15 kg Propriedades do Produto, Funções, Componentes / Geral Número de unidades ● por CPU / máxima: 1 ● Observação: - Dados de Desempenho / Comunicação S7 Número de conexões possíveis / para comunicação S7 ● máxima: 8 ● com conexões PG / máxima: 1 ● com conexões PG/OP / máxima: 8 Dados de Desempenho / Funções de TI Número de conexões possíveis ● como cliente / por meio de FTP / máxima: 1 Número de conexões possíveis ● como servidor / por meio de HTTP / máxima: 4 ● como cliente de e-mail / máxima: 1 Número de e-mails com 1024 caracteres / do cliente de e-mail / máxima: 32 Número de autorizações de acesso / da proteção de acesso: 8 Capacidade de armazenamento / da memória do usuário ● como sistema de arquivos de memória flash: 8 Mibyte Número de ciclos de gravação possíveis / das células de memória flash: 100000 Dados de Desempenho / Telecontrole Protocolo / é suportado ● TCP/IP: Sim Funções do Produto / Gerenciamento, Configuração Função do produto / Suporte a MIB: Não Protocolo / é suportado ● SNMP v1: Não Software de configuração ● necessário: STEP 7-Micro/WIN Versão V4.0 SP8 ou superior Funções do Produto / Diagnóstico Função do produto / Diagnóstico baseado na web: Sim Funções do Produto / Comutador Recurso do produto / Comutador: Não * Imagem meramente ilustrativas
