Quadro String Box 3E/1S 40A 1000Vcc IP67 Cód. SSTB31 – Steck

Quadro String Box 3E/1S 40A 1000Vcc IP67 Cód. SSTB31 – Steck

Conjunto
Número de entradas: 3
Número de saídas: 1
Tensão nominal de operação (Ue): 1.000VCC
Potência máxima: 40.000W
Corrente de carga nominal: 40A
Grau de proteção: IP67
Temperatura de trabalho: -5 ºC a +70 °C

Caixa
Em conformidade com a Norma: NBR IEC 60670-1
Tipo de isolamento: Duplo (Classe 2)
Resistência ao calor anormal e ao fogo: 650 °C
Resistência UV: 2 anos
Tipo de material: Termoplástico autoextinguível
Corrente de carga nominal: 16A
Grau de proteção: IP67 / IKXX9
Dimensões da caixa: 280x193x144mm

Disjuntor
Em conformidade com a Norma: ABNT NBR IEC 60947-2
Número de polos: 4 polos
Curva de disparo termomagnética: Curva C (8,5xIn ±20%)
Corrente nominal (In): 40A
Tensão nominal de operação (Ue): 1.000VCC
Tensão de isolação (Ui): 1.000VCC
Interrupção máxima (ICU)/serviço em curto-circuito (ICS): 6kA (ICU=ICS)
Tensão suportável de impulso nominal (Uimp): 6kV
Torque ideal de fixação dos condutores: 2,5 nm

DPS
Em conformidade com a Norma: EN 50539 - 11: 2013
Classe: II
Tensão de operação (Ucpv): 1.000VCC
Corrente de descarga máxima (Imáx): 40kA
Corrente de descarga nominal (In): 20kA
Nível de proteção (Up): 3,8kV Dc
Tempo de resposta: ≤ 25ns
Sinalização bandeirola: Verde (em funcionamento) / Vermelho (substituir)

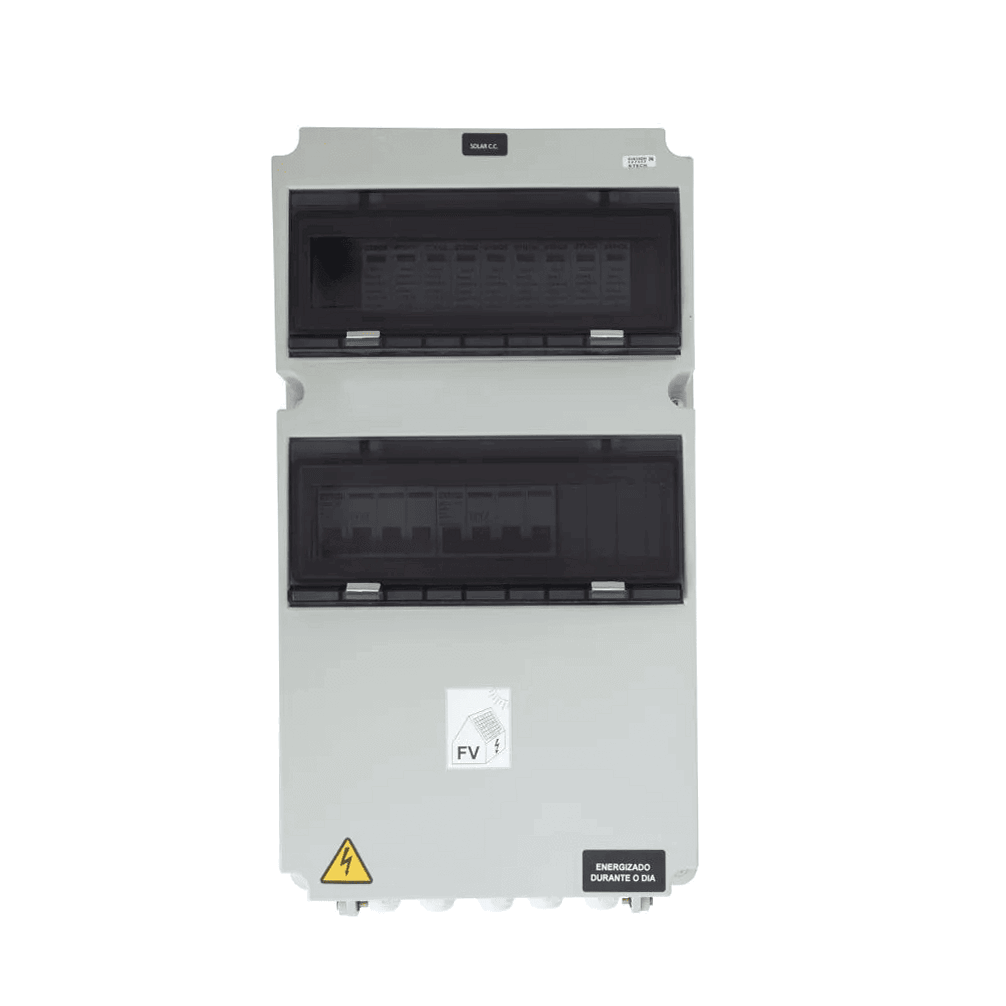

*Imagem Meramente Ilustrativa
