Rele Controlador Nível 24-240Vca/cc Cód. NI35W – Coel

Rele Controlador Nível 24-240Vca/cc Cód. NI35W – Coel

O controlador eletrônico de nível foi desenvolvido para proteção de bomba em aplicações de reservatório e/ou poço. Utilizando três eletrodos (“Es” = superior; “Ei” = inferior; “Er” = referência) o NI35W monitora o nível máximo e mínimo do líquido a ser controlado. O eletrodo de referência “Er” deve sempre ser instalado um pouco abaixo do nível mínimo, podendo ser substituído pela própria carcaça do reservatório, se este for condutor. Pode ser utilizado para controle simultâneo do reservatório de água.

Aplicações: Autoclaves, Bombas Submersas, Caixas d´água, Envazadores de Líquidos, Estações de Tratamento, Reservatórios, Tanques de Armazenamento

- Controla o nível de líquidos condutivos e não inflamáveis.
- Ajuste de sensibilidade até 100 kΩ
- Temporizador para acionamento do relé.
- Corrente alternada nos eletrodos.
- 1 saída para controle da bomba.
- Caixa em ABS V0, DIN 35,8 x 90 mm, padrão disjuntor, com fixação por trilho DIN 35 mm.

Alimentação: 24...240Vca/Vcc (sem alarme)
Frequencia: 43-63Hz
Ajuste da sensibilidade: até 100kΩ
Consumo aproximado: 3,5VA
Contato de saída: 1 SPDT 8A@250Vca cos=1
Peso aproximado: 110g
Tensão nos eletrodos: 5Vca
I max. Entre eletrodos: 10mA
Máx. dist. do controle de nível e eletrodos: 50 metros com condutor de 1mm²

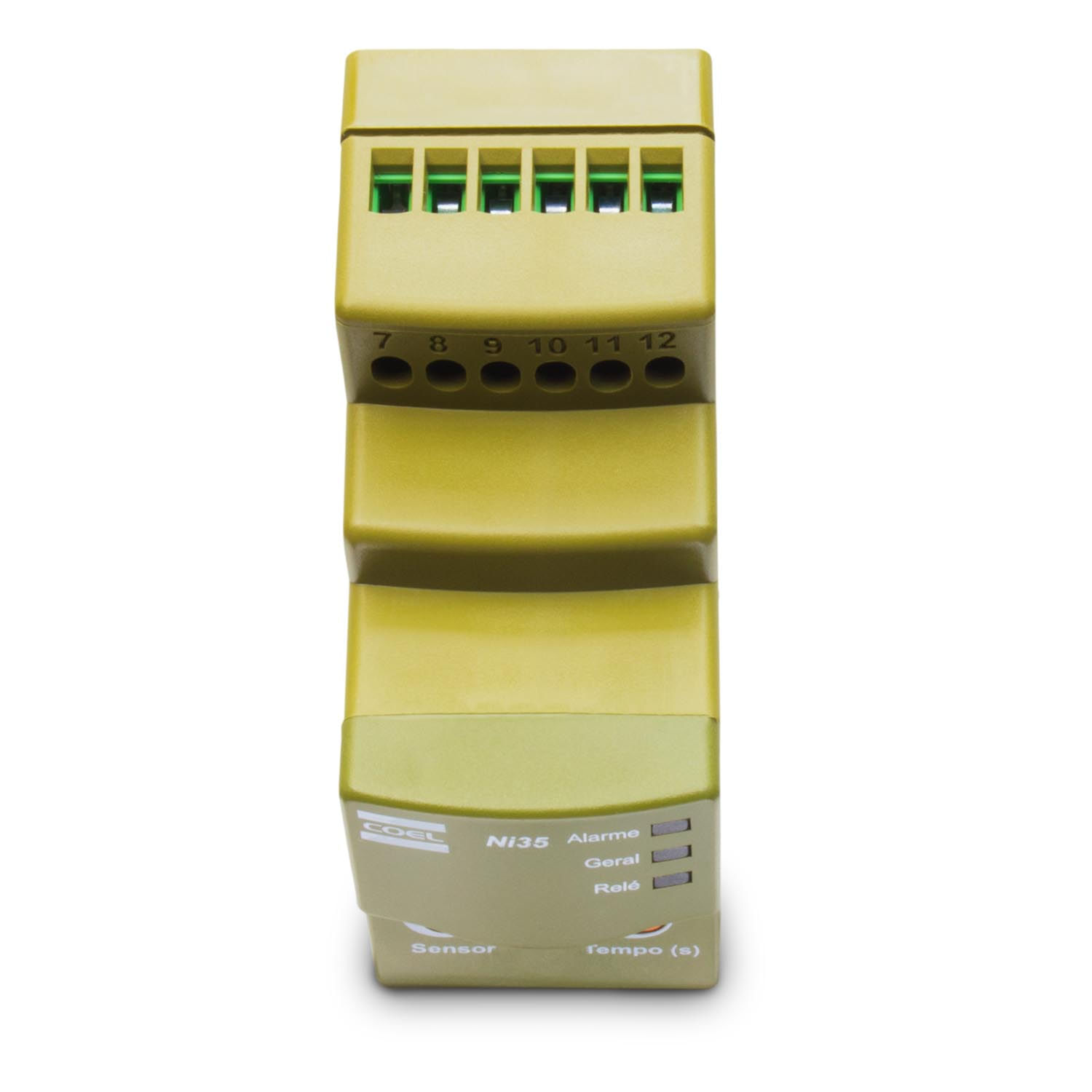

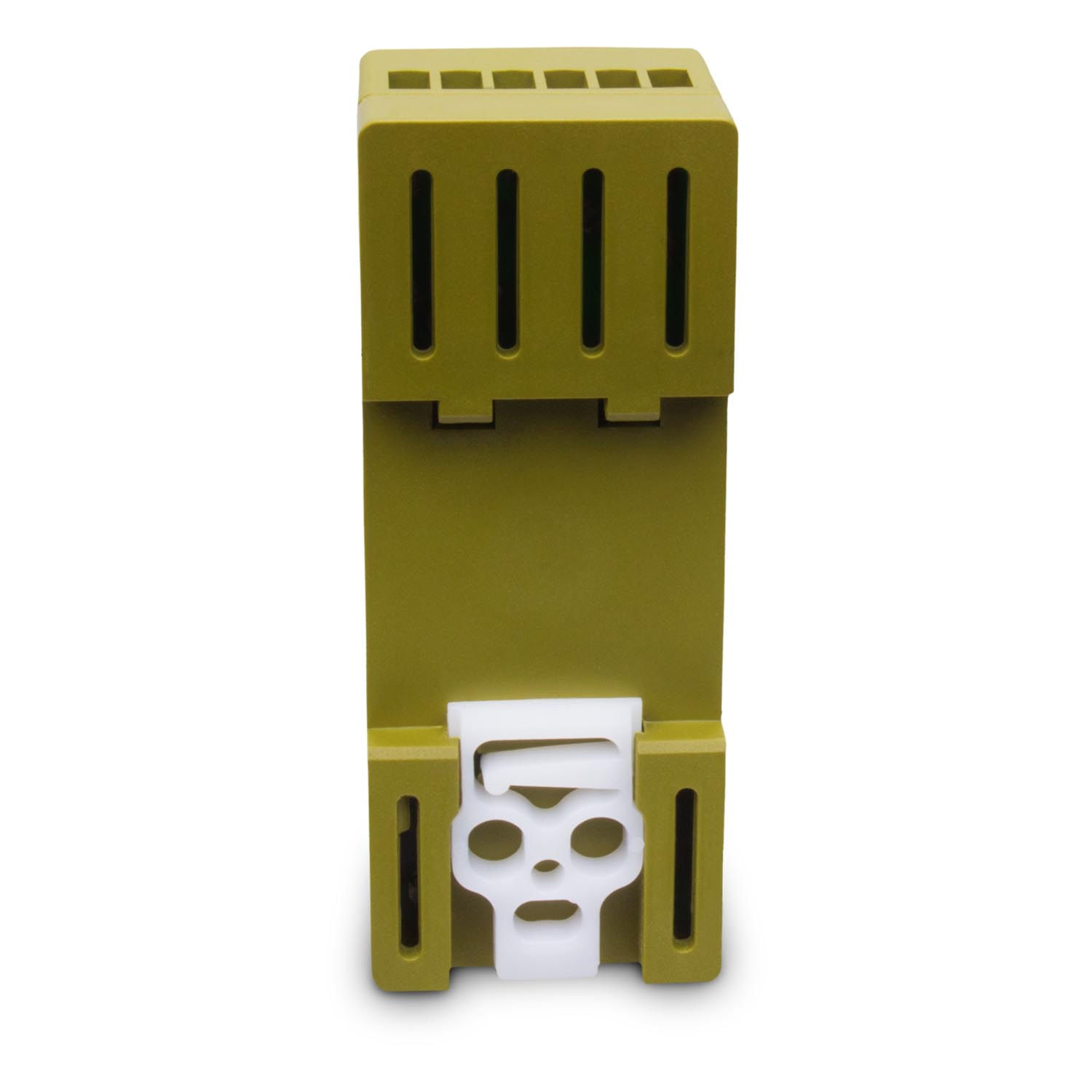

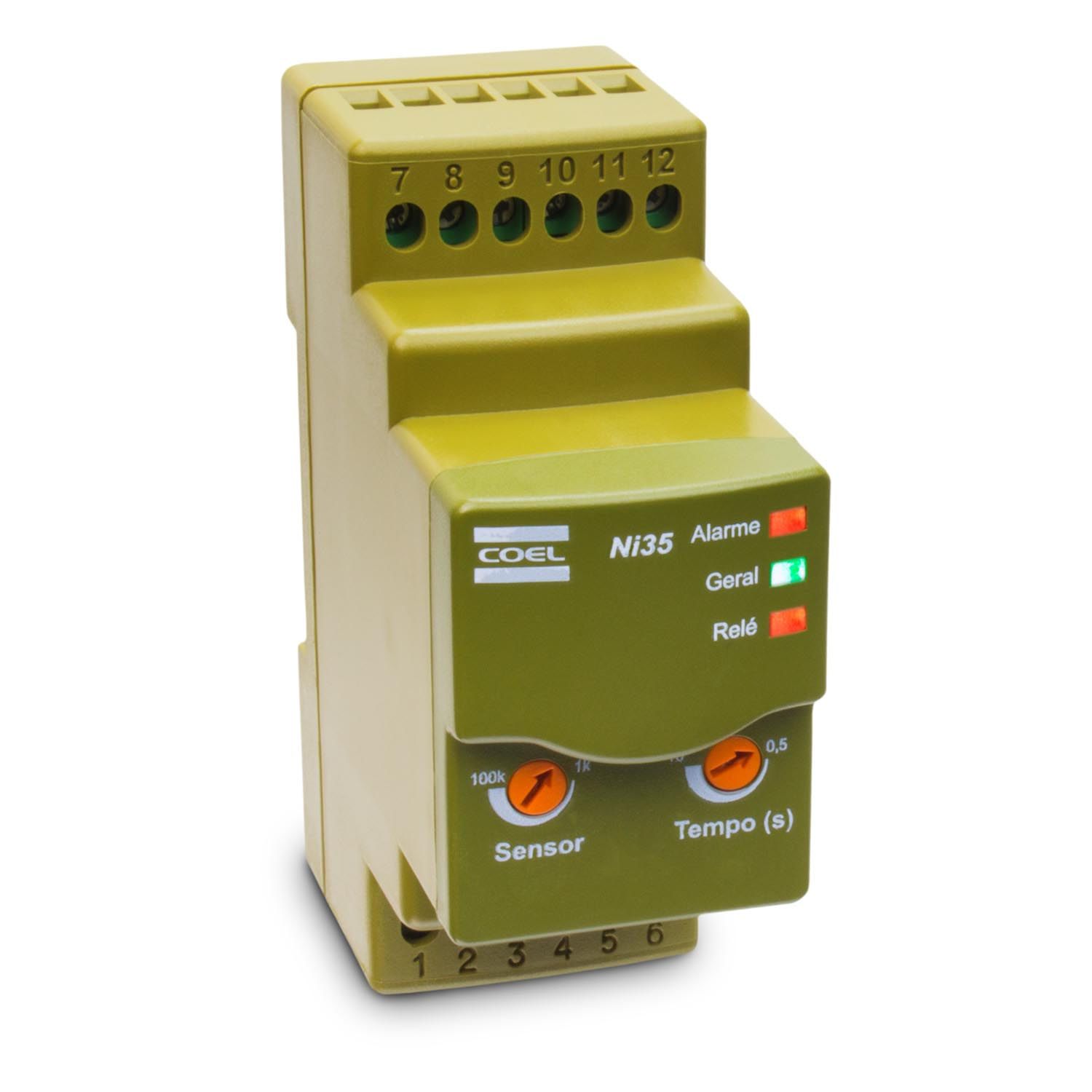

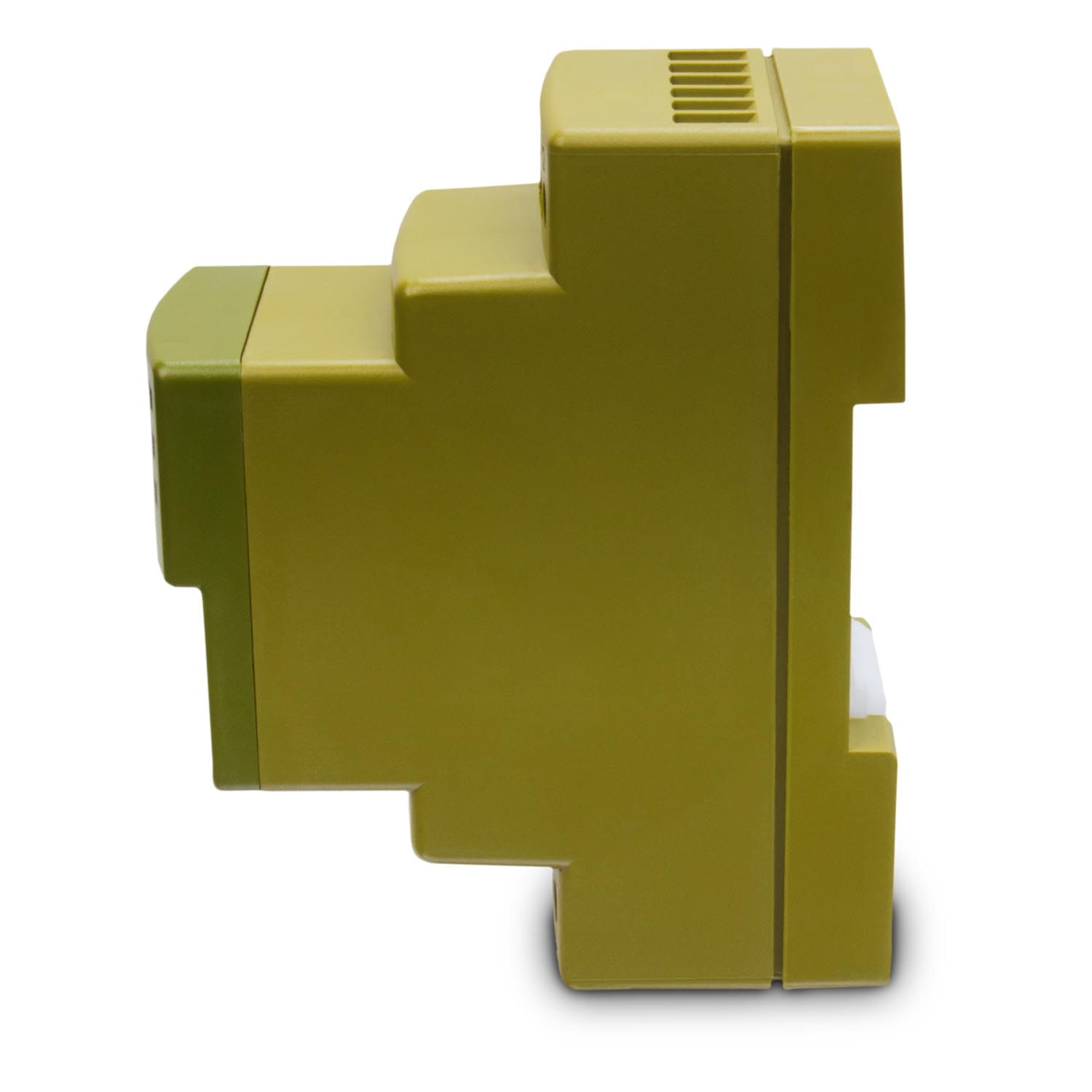

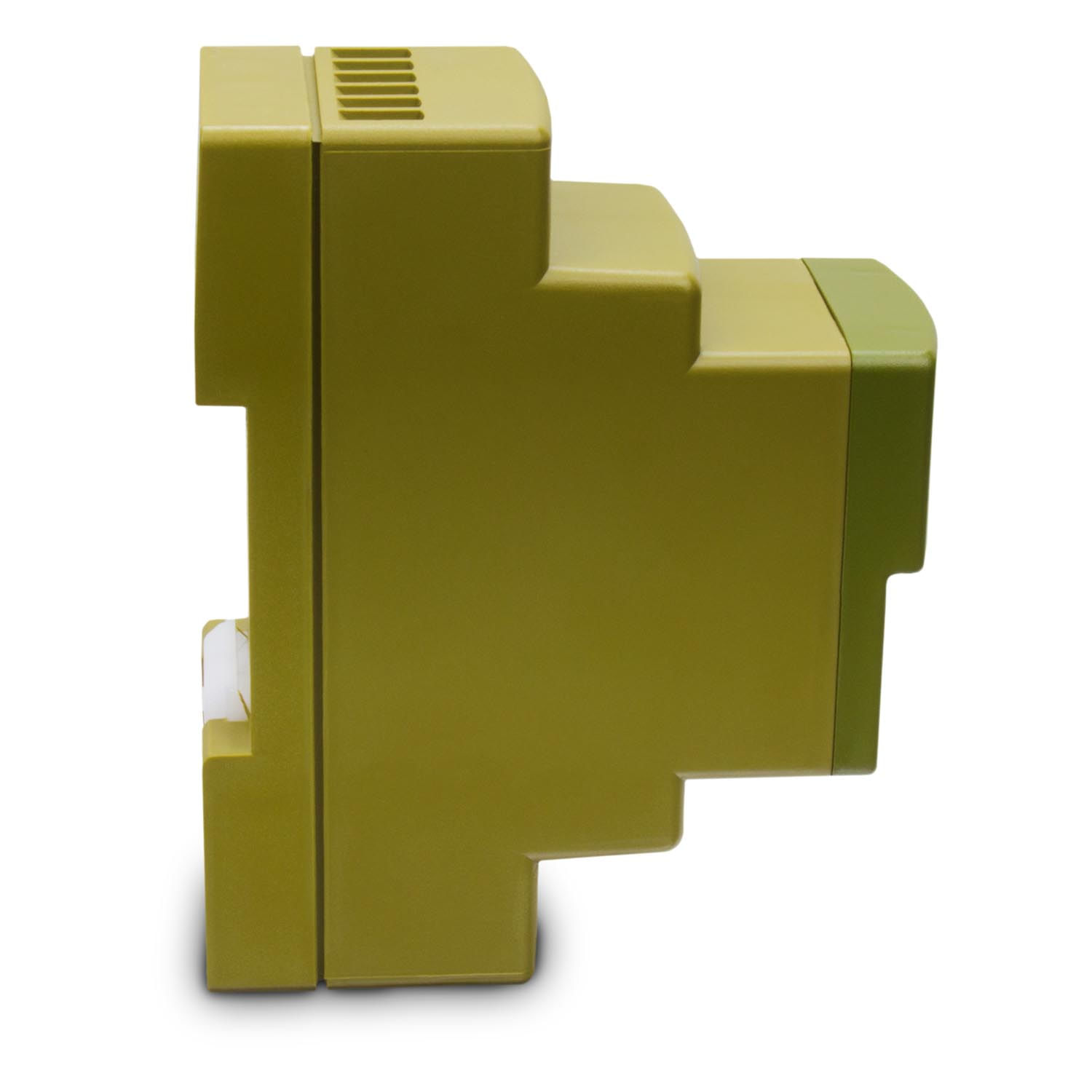

*Imagem Meramente Ilustrativa
