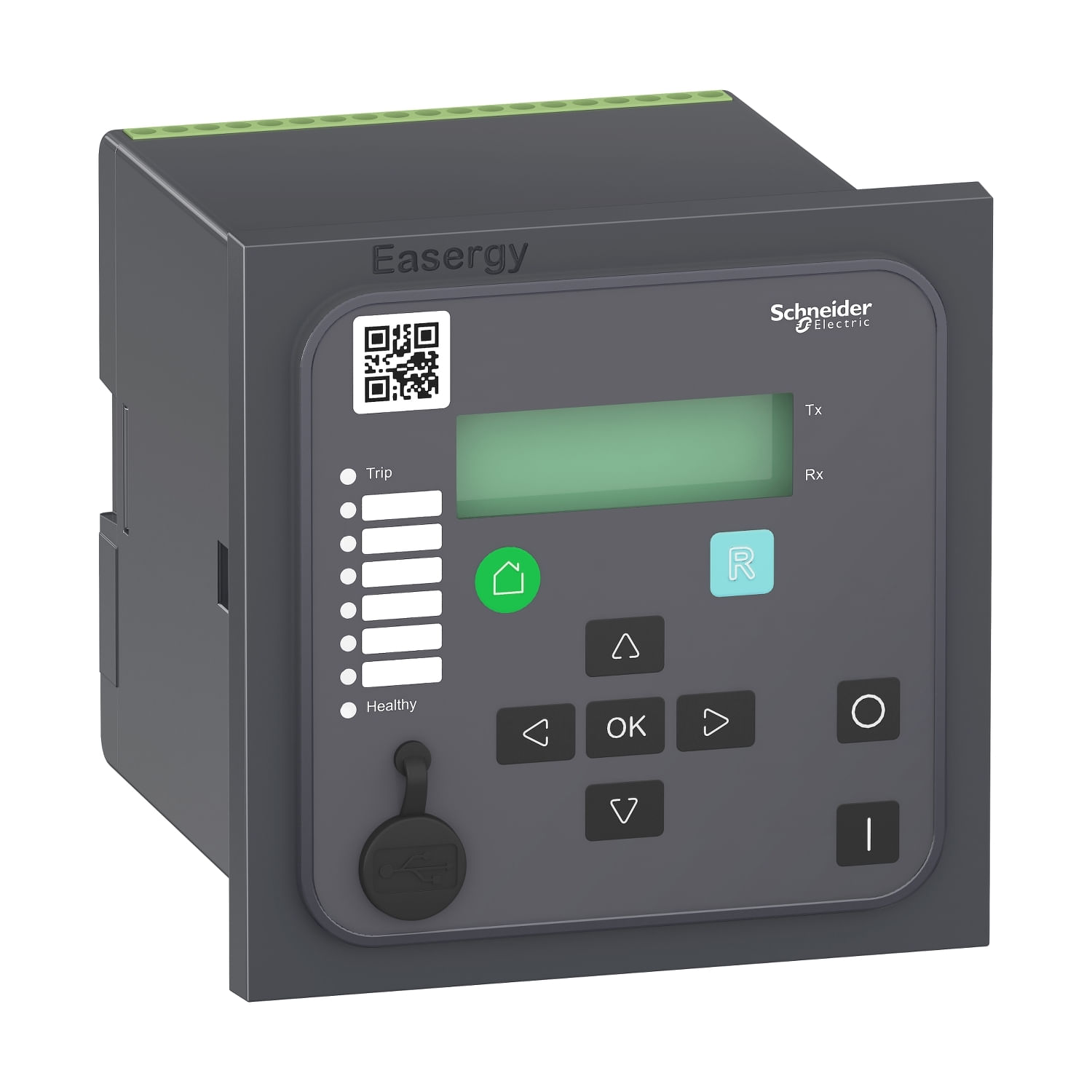

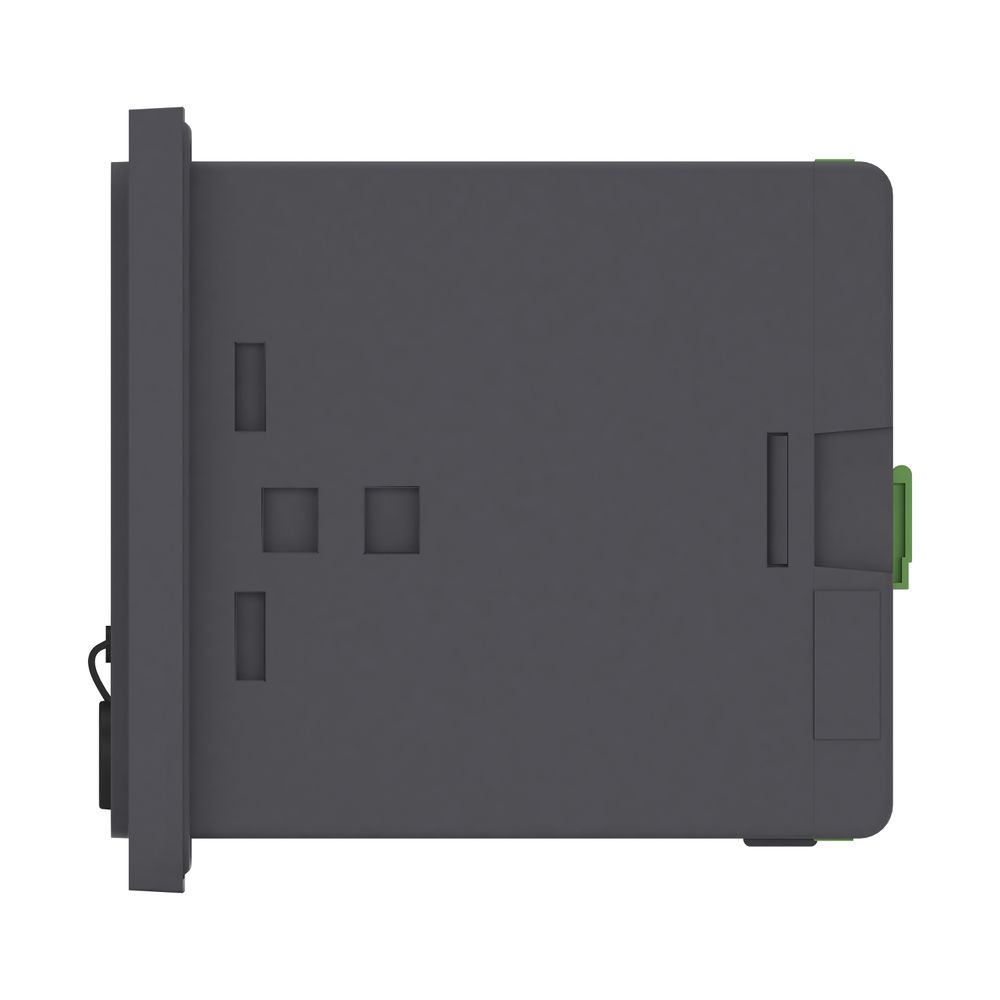

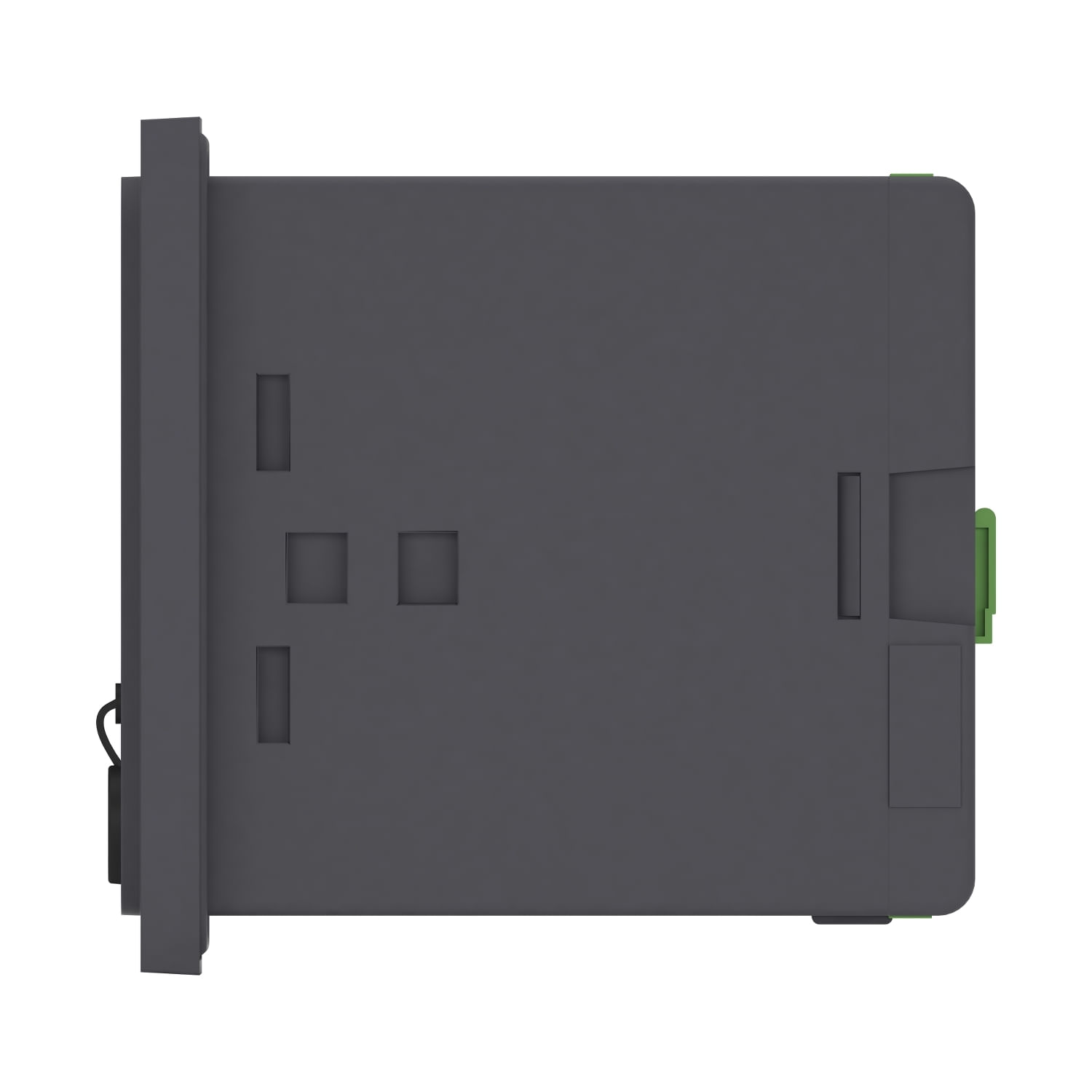

Relé de proteção PowerLogic P1F 90-250V 3TC 1Io: 0.01-2IN 8DI-6DO RS485 USB
A série de relés de proteção de média tensão Easergy P1 Feeder da Schneider Electric oferece uma ampla variedade de proteção para edifícios. Perfeitamente adequado para distribuição básica em edifícios comerciais, industriais, utilitários ou como proteção de backup de BT. O relé inclui proteção para sobrecorrente, sobrecarga, condutor rompido, falha à terra e falha de disjuntor conforme ANSI. Também possui religador automático, chave ON para falha, proteção de inrush e bloqueio, entre outros. Simples, confiável, seguro e fácil de usar, graças ao display da Interface do Usuário. O relé de proteção pode ser alimentado por uma rede de 90 Vca a 240 Vca ou 90 Vcc a 250 Vcc. Medição da corrente nominal de falta à terra com 3 TC de 0.01 a 2 Ion. Inclui 8 entradas digitais, 6 saídas digitais, uma porta de comunicação RS485 e um USB na parte frontal do dispositivo. As dimensões mecânicas são 116.5 mm de altura (4,59 pol.), 116.5 mm de largura (4,59 pol.) e 108 mm de profundidade (4,25 pol.). Os relés são certificados com EN 60255-26 para compatibilidade eletromagnética e EN 60255-27 para segurança. O dispositivo pode ser embutido em um gabinete. Acessórios compatíveis: Adaptador de montagem em parede (REL15039), tampa frontal (REL15040), grampos de mola de montagem (REL15041) ou grampos de parafuso (REL15042). A configuração do dispositivo pode ser feita com o eSetup Easergy Pro.

Linha de produto: PowerLogic
Tipo de produto ou componente: Relé de proteção
Aplicação de relé: Alimentador
Referência do produto: P1
Montagem do dispositivo: Faceado
Suporte de montagem: Kit de fixação
Modo de montagem: Montagem faceada
Alimentação: 90...240 V CA / 90...250 V CC
Entradas de medição: 8 1/5 A TC de Corrente de fase
Número de entradas digitais (DI): 8
Número de saídas digitais (DO): 6 DO / 1 watchdog
Tipo de conexão do módulo de temperatura: 1 par trançado blindado
Communication ports: 1 RS485 on Posterior / 1 USB type mini B on Frontal
Protocolos de comunicação: CEI 60870-5-103 / Modbus RTU
Ciber segurança: Senha de proteção

Funções de proteção:
Falha do disjuntor 50BF
Sobrecorrente de fase 50/51
Sobrecorrente de falta à terra 50N/51N
Relé de bloqueio 86
Proteção contra sobrecarga térmica 49
Cold Load Pick-up - Partida fria
Switch On To Fault - Partida Sob falha
Detecção de Inrush
Sobrecorrente de sequência negativa 46
Condutor interrompido 46BC
Religamento 79

Proteção de arco elétrico: Não

Funções de medição:
Corrente 3-fase
Corrente RMS
Corrente pico
Corrente irrupção
Corrente Sequência positiva
Corrente Sequência negativa
Frequência
Temperatura Sobrecarga

Funções de controle:
Controle local / remoto
Botão de apertar I/O
Digital
Usando porta serial

Funções de monitoramento:
Monitoramento de disjuntor
Supervisão do circuito de disparo 74
Contadores de eventos
Automonitoramento do relé

Registros e Logs:
Gravação de eventos
Registro de perturbação
Informações de contexto viagem
Tipo de diagnóstico de manobra: Supervisão de circuito de disparoCódigo ANSI:TCS

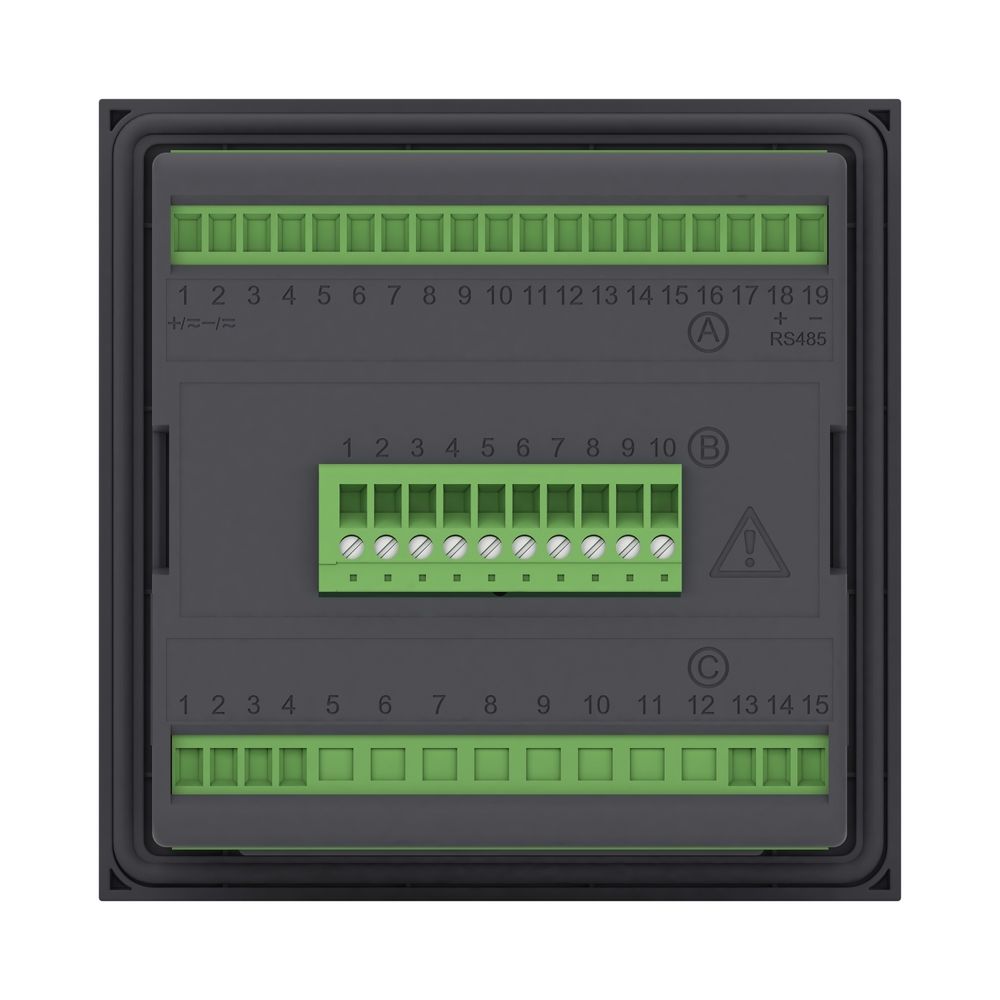

Conexões - terminais
Rápido Fixo: Terminais de parafuso Fixo

Consumo máximo de potência em W: 13,5 W CA / 4 W CC
Nome do software: ESetup Easergy Pro: configuração do dispositivo
Tipo de visor: Terminal de visor gráfico
Número de tecla: 9

Sinalização local:
6 x LED Vermelho/Laranja Programável
1 x LED Vermelho indicador de disparo do relé
1 x LED Verde watchdog

Conexão do dispositivo: Porta de série 1 par trançado blindado
Compatibilidade de comunicação: IEC 60870-5-103 / Modbus RTU

Normas:
EN 60255-26:2009
EN 60255-1:2010
EN 60255-27:2005
Certificações do produto: CE


*Imagem meramente ilustrativa
