Relé Proteção P3U 16U/8S RS485 48/230Vca/Cc REL52047 - Schneider

Relé Proteção P3U 16U/8S RS485 48/230Vca/Cc REL52047 - Schneider

Perfeitamente adequado para edifícios e indústria, serviços públicos e grandes processos industriais. O relé inclui proteção para sobrecorrente, sobrecarga, condutor rompido, falha à terra e falha de disjuntor conforme ANSI. Também possui religador automático, chave ON para falha, proteção de inrush e bloqueio, entre outros. Simples, confiável, seguro e fácil de usar, graças ao display da Interface do Usuário. O relé de proteção pode ser alimentado por uma rede de 48 Vac/Vcc a 230 Vac/Vcc. Inclui 16 entradas digitais, 1 porta de comunicação RS485 e 1 USB na parte frontal do dispositivo. As dimensões mecânicas são 169,5 mm de altura, 170 mm de largura e 205 mm de profundidade. Os relés são certificados com EN 60255-26 para compatibilidade eletromagnética. O dispositivo é compatível com módulos e acessórios adicionais: cabos de conexão, módulos de comunicação, módulos de temperatura e entradas e saídas analógicas, opção LPVT e LPCT, sensores de arco elétrico e outros acessórios. Os relés são certificados com EN 60255-26 para compatibilidade eletromagnética. O dispositivo é compatível com módulos e acessórios adicionais: cabos de conexão, módulos de comunicação, módulos de temperatura e entradas e saídas analógicas, opção LPVT e LPCT, sensores de arco elétrico e outros acessórios.

Linha de produto: PowerLogic P3
Tipo de produto ou componente: Relé de proteção
Aplicação de relé: Universal
Referência do produto: P3U30-6AAA1BBAA

Tamanho da caixa de montagem: 30TE
Alimentação: 48...230 V CA/CC

Entradas de medição:
3 1/5 A TCdeCorrente de fase
1 1/5 A TCdeCorrente residual
4 100V/110 V TPdeTensão

Número de sensores:
0 temperatura sensor(s)
0 Arco sensor(s)

Número de entradas digitais (DI): 16
number of analogue inputs: 0

Número de saídas digitais (DO):
1 watchdog
8

Número de saídas analógicas: 0

Tipo de conexão do módulo de temperatura:
Cabo de cobre Módulo externo
Cabo de fibra óptica Módulo externo

Portas de comunicação:
Frontal Porta USB com 1 conector
Posterior RS485 com 1 conector

Protocolos de comunicação:
IEC 60870-5-101
IEC 60870-5-103
DNP3
Modbus RTU
DeviceNet
SPAbus

Cibersegurança:
Senha de proteção
Endurecimento da porta

Funções de proteção:
Sobrecorrente de fase 50/51
Sobrecorrente direcional de fase 67
Sobrecorrente de falta à terra 50N/51N
Sobrecorrente direcional de falta à terra 67N
Falta à terra intermitente 67NI
Desbalanço/Desequilíbrio de banco de capacitores 51C
Condutor interrompido 46 I2/I1
Cold Load Pick-up - Partida fria
Switch On To Fault - Partida Sob falha
Falha do disjuntor 50BF
Direcional de potência 37P
Localizador de faltas 21FL
Religamento 79
Subcorrente de fase 37
Tempo de partida excessivo, rotor bloqueado 48/51LR
Inibição por múltiplas partidas 66
Sobretensão do capacitor 59C
Sobrecorrente de sequência negativa 46
Sobretensão 59
Subtensão 27
Subtensão de sequência positiva 27P
Sobretensão de falta à terra 59N
Subfrequência 81/81N
Gradiente de frequência 81R
Check de sincronismo 25
Relé de bloqueio 86
Supervisão do circuito de TC 60
Supervisão do circuito de TP 60
Detecção H2 68H2
Detecção H5 68H5
Estágios programáveis 99
Curva programável

Proteção de arco elétrico: Não

Funções de medição:
Corrente 3-fase
Corrente Sequência zero
Corrente Sequência positiva
Corrente Sequência negativa
Corrente Proporção de negativo e positivo
Tensão Fase Terra
Tensão Fase Fase
Tensão Sequência zero
Tensão Sequência positiva
Tensão Sequência negativa
Tensão Proporção de negativo e positivo
Reatância de falha de curto-circuito
Corrente de localização de falha
Reatância de falha à terra
Frequência
Potência ativa
Potência ativa RMS
Potência reativa
Potência reativa RMS
Potência aparente
Potência aparente RMS
Energia ativa
Energia reativa
Cos φ
Tan φ
Ângulo de potência
Fator de potência
Tensão Vista do diagrama fasorial
Corrente Vista do diagrama fasorial
Corrente 2ª, 15ª harmônicas com THD
Tensão 2ª, 15ª harmônicas com THD
Interrupção de tensão
Monitoramento de condição de desgate do disjuntor

Funções de controle:
Controle e monitoramento de manobras
Intertravamento de painel programável
Controle local No diagrama unifilar
Controle local com teclas Entrada/Saída
Controle local / remoto
2 teclas de função
Aplicação móvel com Easergy SmartApp
Servidor WEB
Lógica programável

Dispositivos de manobra controláveis: 4 controlados + 8 exibidos
Número de grupos de configuração: 4

Funções de monitoramento:
Supervisão do circuito de disparo 74
Monitoramento de disjuntor
Automonitoramento do relé

Logs e registros:
Gravação de eventos
Registro de perturbação
Contexto de desarme

Tipo de diagnóstico de manobra:
Supervisão do circuito de TC/TPCódigo ANSI:60
Supervisão do circuito de TC
Supervisão de circuito de disparoCódigo ANSI:TCS

Conexões - terminais:
Parafuso Removível (Entrada/saída digital)
Terminal olhal Removível (Transformador de corrente)
Pino Removível (Transformador de tensão)

Limiar de funcionamento: 24...230 V CA/CC

Nome do software:
EcoStruxure Power Device
ESetup Easergy Pro

Servidor web: Servidor HTTP integrado
Tipo de visor: LCD 128 x 64 pixels with Diagrama unifilar
Número de tecla: 2 Customizável

Sinalização local:
4 LEDs
8 LEDs Programável

Normas: IEC
Altura: 169,5 mm
Largura: 170 mm
Profundidade: 205 mm
Peso do produto: 2,5 kg Máximo

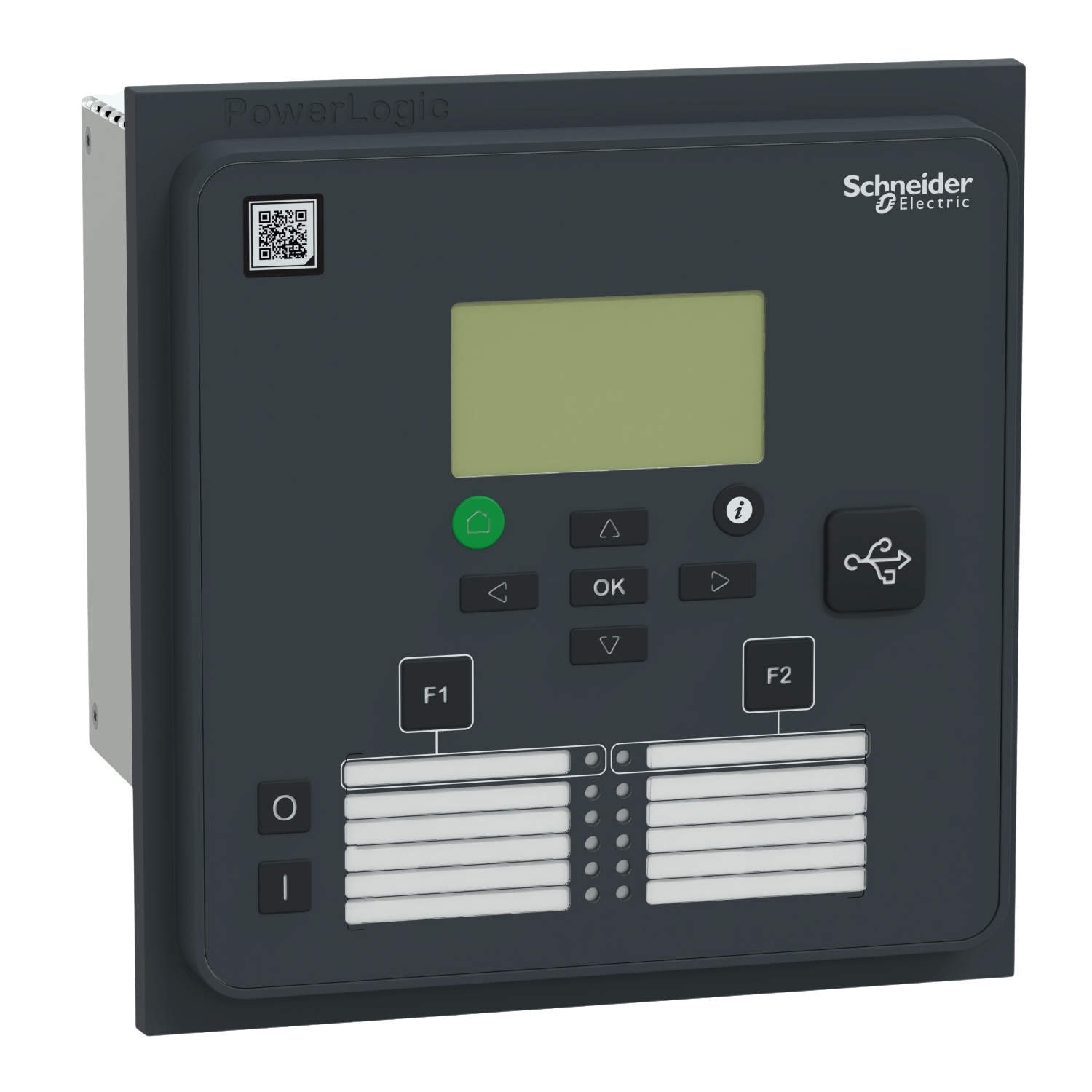

*Imagem meramente ilustrativa
