Rele de Proteção TPT 110/220Vca – Pextron

TPT – Proteção térmica com sensores PTC

Características do Produto
-Monitoramento de temperatura com sensores PTC - DIN 44.081 e DIN 44.082.
-Relés de saída independentes com contatos reversíveis.
-Rotina de testes dos relés.
-Programação simples através de 02 teclas.
-LEDs de sinalização para acionamento dos relés e programação.
-Painel de policarbonato com micro chaves.
-Compacto e de fácil instalação.
-Caixa em ABS V0 – DIN 55 x 75 x 105mm – trilho DIN 46.277.
-Circuitos eletrônicos protegidos por resina contra umidade e atmosfera agressiva (conformal coating), permite a instalação do produto em cubículos (painéis) ao tempo ou abrigados.

Aplicação
-Proteção térmica de transformadores a seco, motores, geradores e demais máquinas elétricas, com 2 entradas para sensores de temperatura PTC (PTC1, PTC2) e capacidade de até 3 sensores em série em cada entrada.
-Proteção contra sobrecarga térmica de buchas e mancais de equipamentos girantes.

1° Funções de proteção (ANSI)
-49 – Relé térmico para máquina elétrica ou transformador
-86 – Relé de bloqueio

2° Funções de monitoramento
-Monitoramento de temperatura através de 02 entradas PTC (PTC1-PTC2)
-Registro de bandeirolas de ARMAR, SELAR, ENERGIZADO, RL1 e RL2

3° Hardware

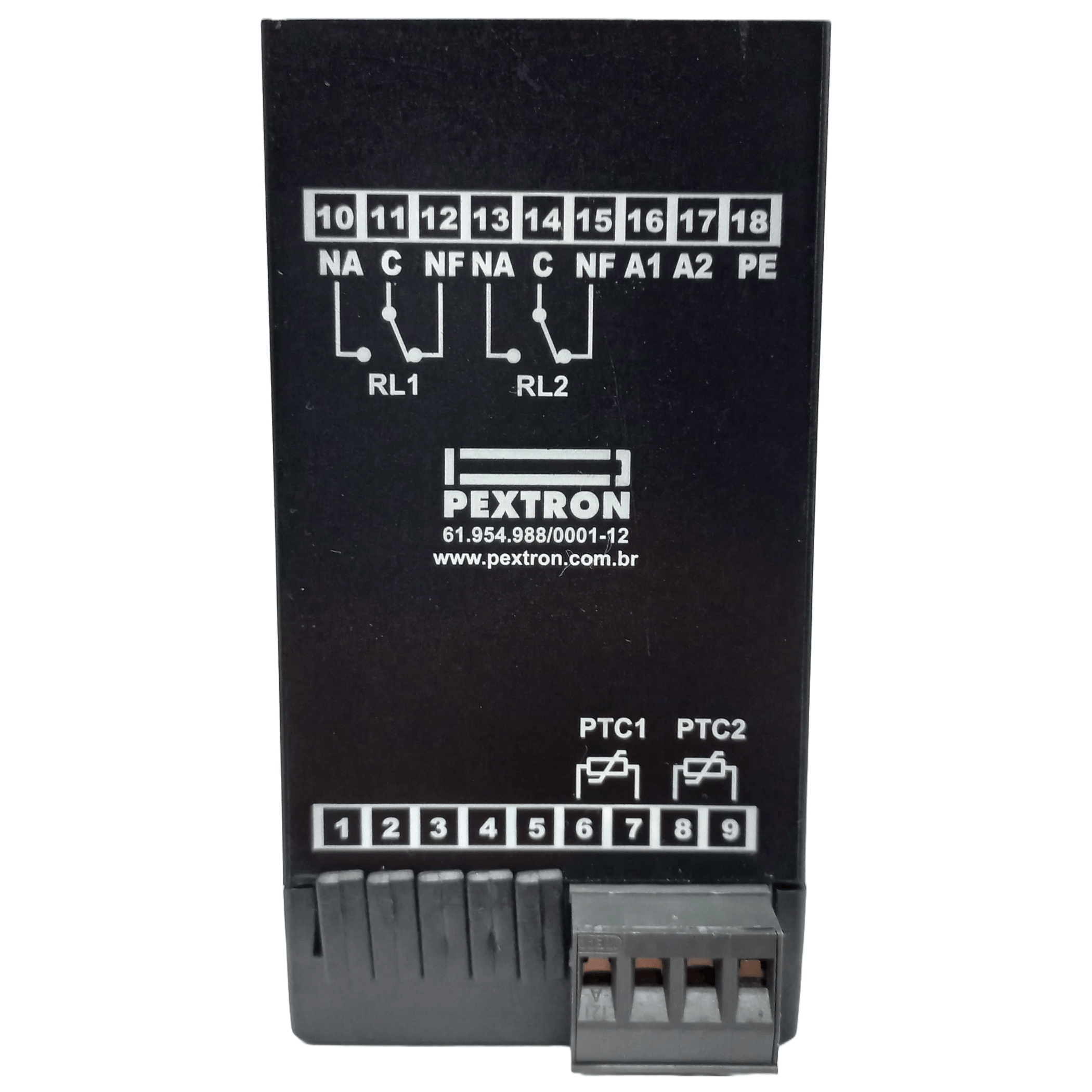

-2 entradas para sensores PTC para até 3 sensores em série por entrada – DIN 44.081 e DIN 44.082
-2 relés de saídas reversíveis

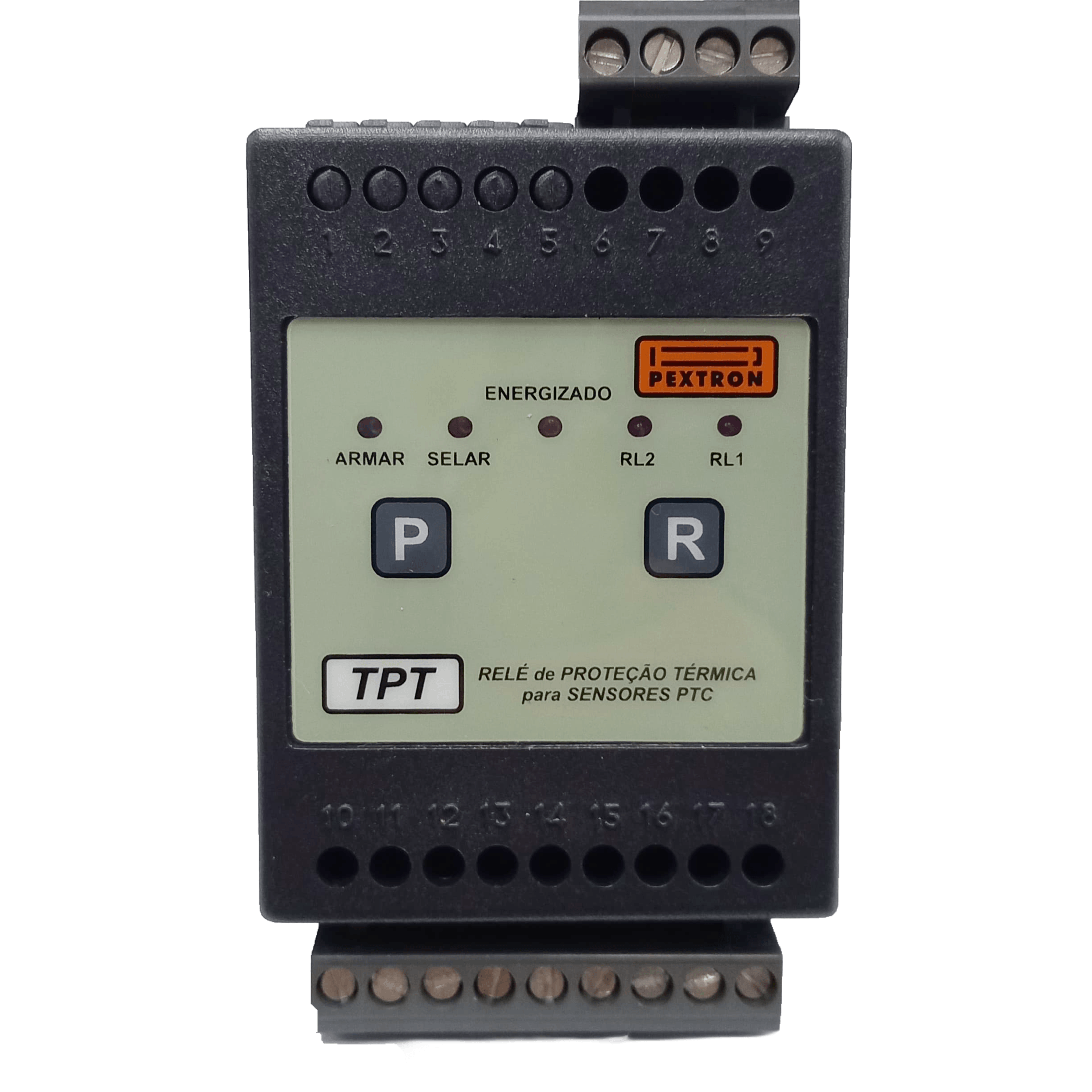

-Painel de comando frontal em policarbonato com micro chaves
-05 LEDs de sinalização
-02 teclas de navegação
-Alimentação auxiliar 110Vca e 220Vca
-Consumo: 2VA
-Caixa em ABS preto V0 – 55x75x105mm – trilho DIN 46.277 (fundo de painel)
-Circuitos eletrônicos “tropicalizados”, protegidos por verniz especial (corformal coating)

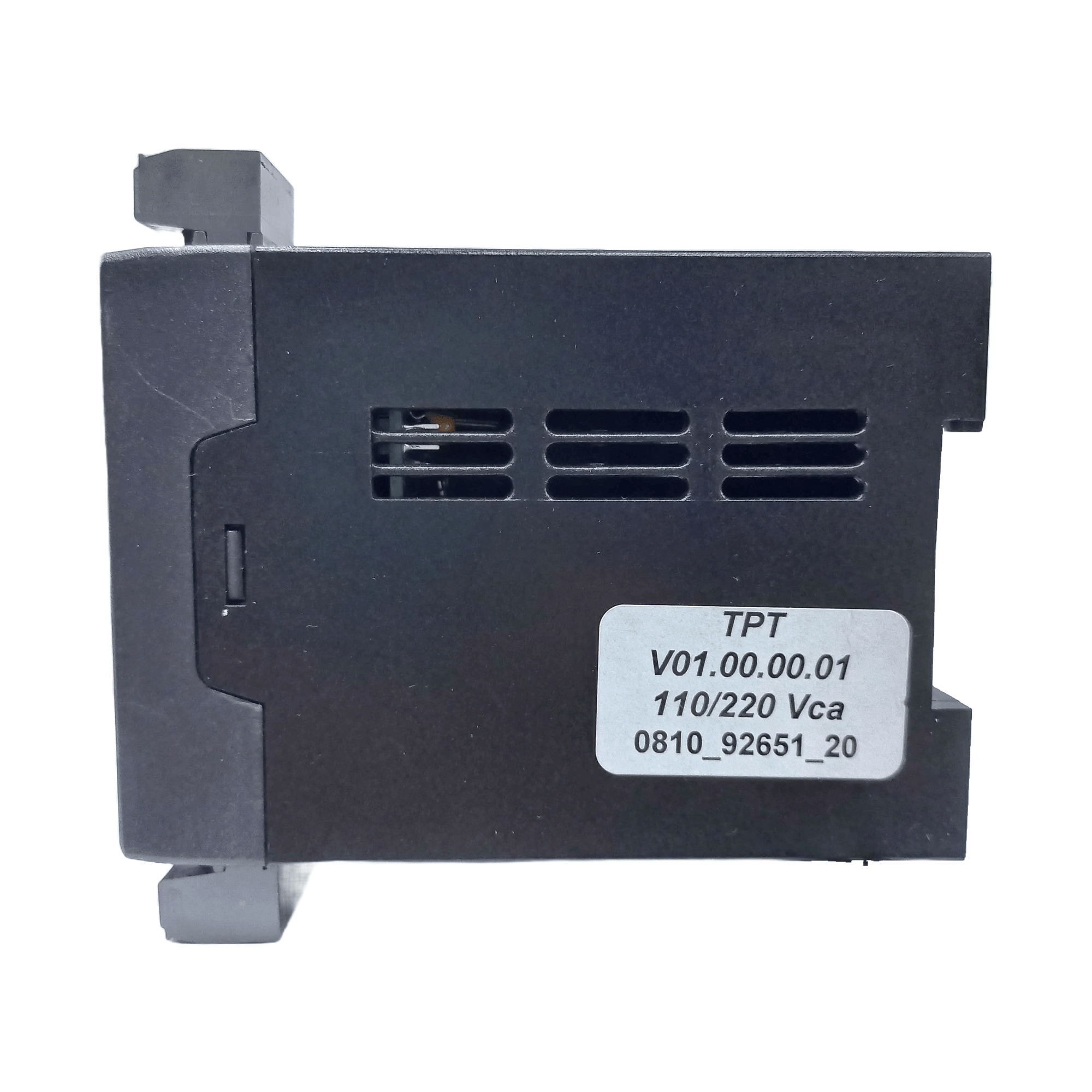

Versão: V01.00.00.01

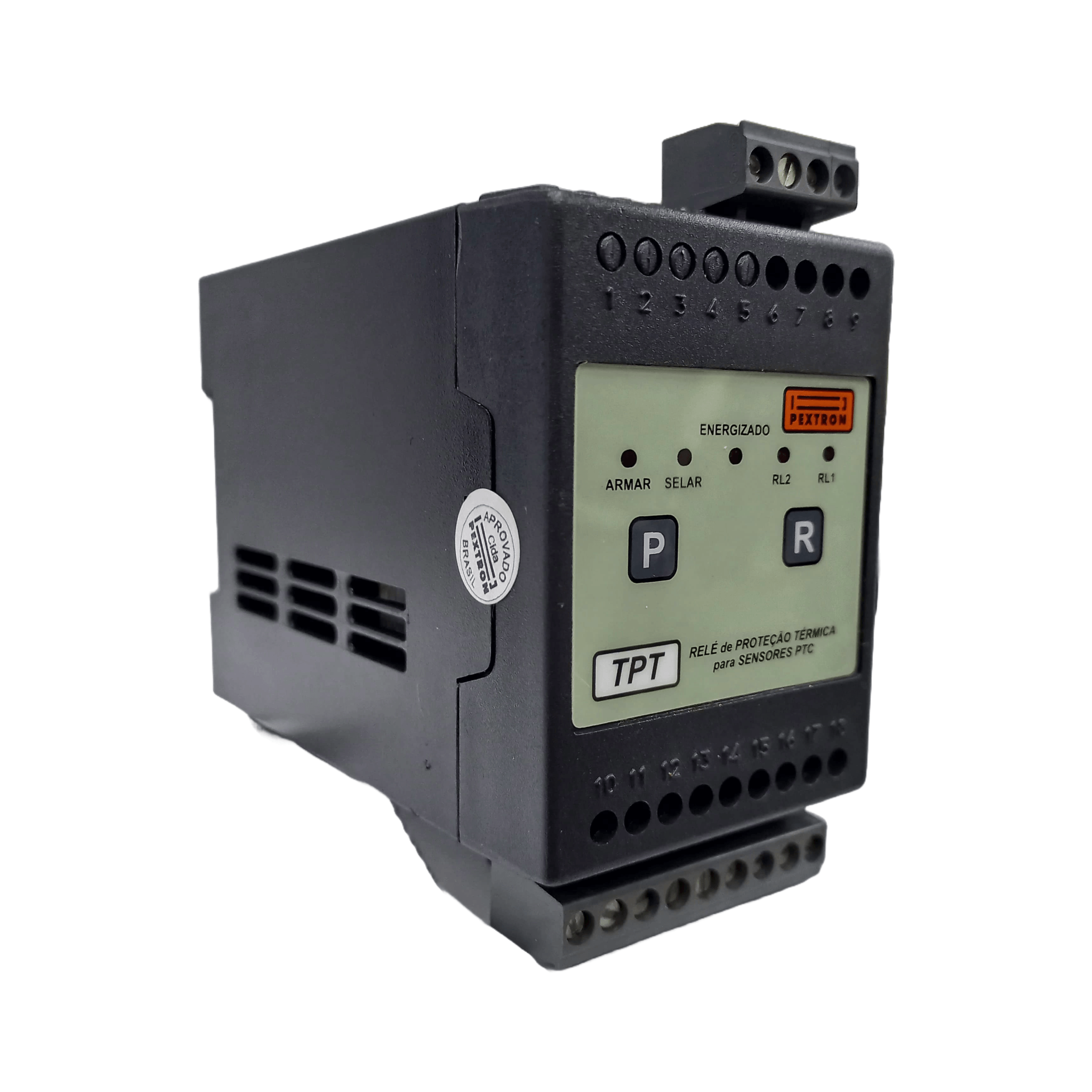

*Imagem meramente ilustrativa
