Rele de Proteção URPE 6104 50/51 (3F+1NEUTRO) S/ Fonte 72/250Vca/Vcc – Pextron

Relé de proteção  modelo URPE 6104 é um relé de sobrecorrente padronizado para proteção e controle em cabines primárias (subestações primárias).

Funções de Proteção:
• ANSI 50/51 – Sobrecorrente instantânea e temporizada de fases
• ANSI 50N / 51N – Sobrecorrente instantânea e temporizada de neutro
• ANSI 51GS – Sobrecorrente temporizada de fuga à terra
Funções de Medição:
• Corrente de fases
• Corrente de neutro
Funções de Controle e Sinalização:
• ANSI 30 – 4 Displays e 32 LEDs de sinalização
• Bloqueio do elemento instantâneo de fases ( ANSI 50) através da detecção de corrente de inrush pela 2ª harmônica –  partida de carga fria (cold load pick-up)
• 5 entradas lógicas isoladas (binárias)
• 3 saídas relés (2 TRIP + auto-check)
Funções de Monitoramento:
• Registro das correntes máximas e da última falta
• Memória de bandeirolas e registros
Comunicação:
• Porta traseira de comunicação serial RS485 ou RS 232 para conexão em rede/supervisão remota (SCADA)
• Protocolo de comunicação DNP3 e MODBUS® RTU
• Software gratuito para parametrização e medições
Outras:
• Fonte capacitiva para falta momentânea da alimentação auxiliar do relé de proteção
• Relé extraível a quente, curto-circuita o secundário dos TCs – mais segurança para operadores e eletricistas
• Circuitos eletrônicos tropicalizados, protegidos por resina especial contra umidade e atmosfera agressiva (conformal coating), permite a instalação do produto em cubículos (painéis) ao tempo ou abrigados.
• Fonte de alimentação chaveada (72…250Vca/Vcc ou 20…80Vca/Vcc), tolerante a interrupções de energia de curta duração

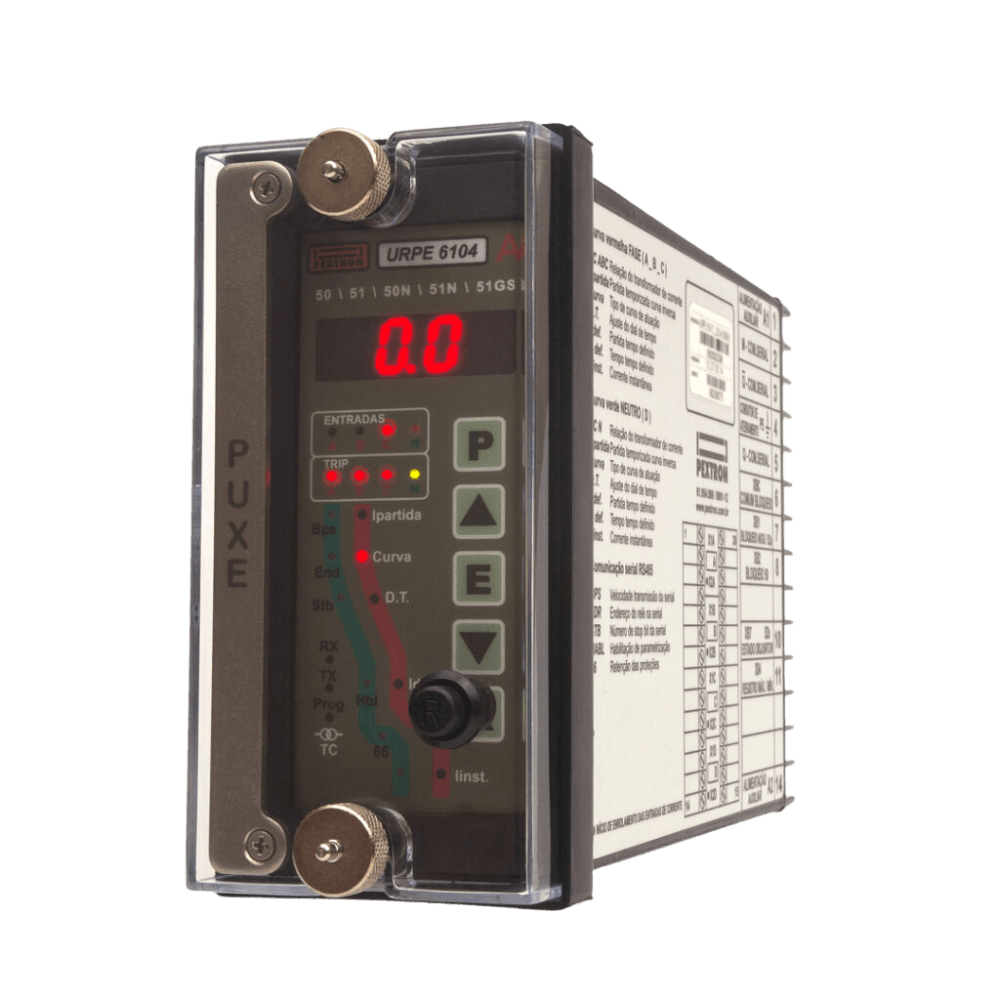

*Imagem Meramente Ilustrativa
