Rele de Proteção URPE 7104T 50/51 (3F+1NEUTRO) C/ Fonte 72/250Vca/Vcc – Pextron

Relé de proteção modelo URPE 7104T é um relé multifunção otimizado para proteção e controle em cabines primárias (subestações primárias), com fonte e TRIP capacitivos.

URPE 7104T – Relé de proteção Multifunção com TRIP Capacitivo e Check de Continuidade de Bobina (ANSI 74)

Funções de Proteção:
• ANSI 50/51 – Sobrecorrente instantânea e temporizada de fases
• ANSI 50N/51N – Sobrecorrente instantânea e temporizada de neutro
• ANSI 51GS – Sobrecorrente temporizada de fuga à terra
• ANSI 27 – Subtensão de fases
• ANSI 59 – Sobretensão de fases
• ANSI 47 – Sequência de fases de tensão
• ANSI 50/62BF – Relé para falha de disjuntor (breaker failure)
Funções de Medição:
• Corrente de fases
• Corrente de neutro
• Tensão de fase
Funções de Controle e Sinalização:
• ANSI  86 – Bloqueio de fechamento de disjuntor
• ANSI 30 – 4 Displays e 32 LEDs de sinalização
• Bloqueio do elemento instantâneo de fases ( ANSI 50) através da detecção de corrente de inrush pela 2ª harmônica –  partida de carga fria (cold load pick-up)
• 4 entradas lógicas isoladas (binárias)
• 7 saídas relés (4 TRIP + 2 sinalização + auto-check)
Funções de Monitoramento:
• ANSI 74 – Supervisão da continuidade da bobina de disparo do disjuntor
• Registro das correntes máximas e da última falta
• Registro das tensões máximas e da última falta
• Memória de bandeirolas e registros
Comunicação:
• Porta traseira de comunicação serial RS485 para conexão em rede/supervisão remota (SCADA)
• Protocolo de comunicação MODBUS® RTU
• Software gratuito para parametrização e medições
Outras:
• Fonte capacitiva para falta momentânea da alimentação auxiliar do relé de proteção
• Disparador capacitivo para fornecer energia para TRIP de disjuntor (comando de desligamento)
• Relé extraível a quente, curto-circuita o secundário dos TCs – mais segurança para operadores e eletricistas
• Circuitos eletrônicos protegidos por resina contra umidade e atmosfera agressiva (conformal coating), permite a instalação do produto em cubículos (painéis) ao tempo ou abrigados.
• Fonte de alimentação chaveada (72…250Vca/Vcc ou 20…80Vca/Vcc), tolerante a interrupções de energia de curta duração

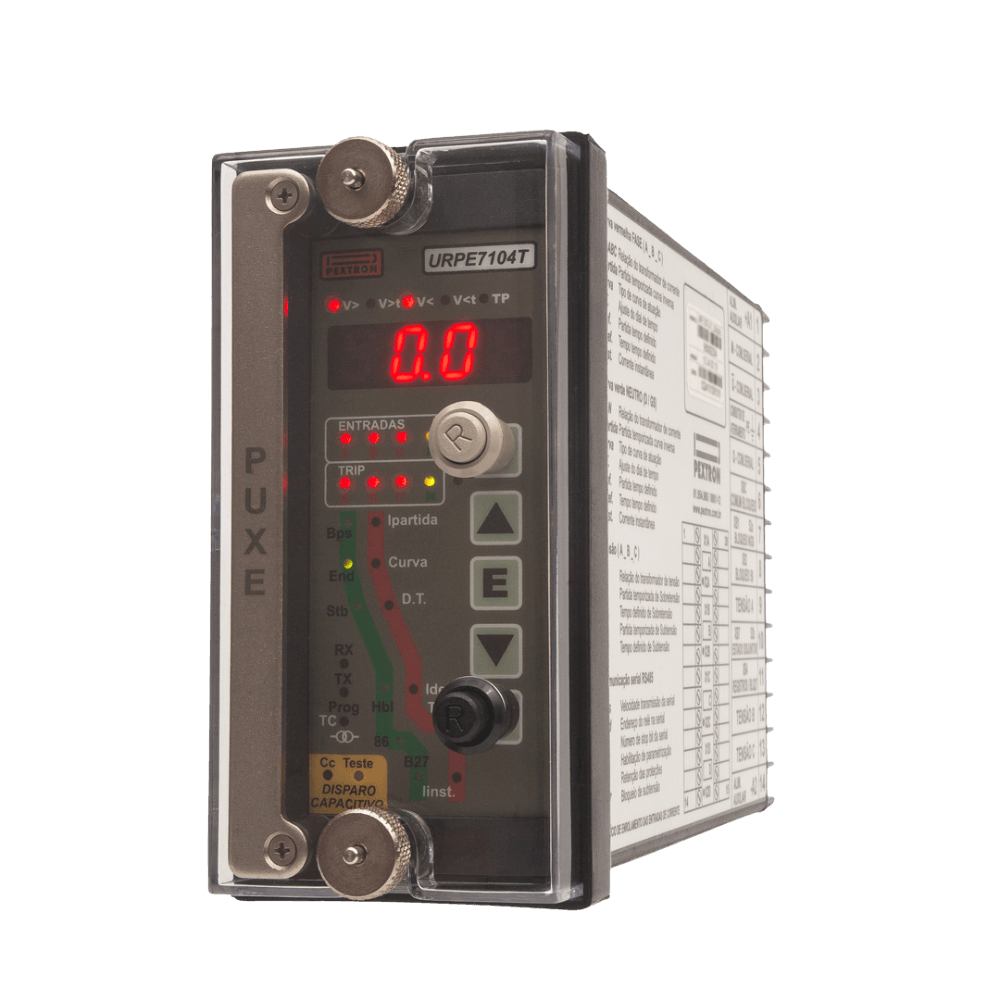

*Imagem Meramente Ilustrativa
