Rele de Controle e Medição de Redes Trifásicas Multifunção 5A 1NAF 208/480Vca Cód. RM17TA00 – Schneider

Relé de controle e medição de redes trifásicas, multifunção, 1NAF, 5A, 208...480VCA
RM17TA00

O RM17TA00 é um relé de medição de redes trifásicas da linha Harmony RM17. Este relé modular multifuncional de controle de alimentação trifásico é ideal para monitoramento de valores elétricos em painéis de controle industriais e prediais. Aplica-se a um amplo tipo de aplicações de automação industrial, como içamento, embalagem, elevadores, têxteis, água. Possui um dos formatos mais finos do mercado, permitindo uma instalação fácil e flexível em trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 1 pólo. Também oferece tampa selável, ajustes simples e precisos com cortadores de parafuso. O produto monitora sua própria fonte de alimentação, quando a fonte de alimentação está anormal, o relé de saída é desenergizado. Controlador multifuncional para ampla escolha selecionada em sistemas automatizados lógicos cabeados, ideal para reforma de instalações antigas sem uso de CLP.

Linha de produto: Relés de Controle Zelio
Tipo de relé: Relé de controle multifunções
Tipo de produto ou componente: Relé de controle trifásico
Relé: RM17TA

Parâmetros de monitoramento do relé:
Assimetria
Sequência de fase
Detecção de falha de fase

Tipo de atraso: Ajustável 0,1...10 s, +/- 10% do valor da escala completa Tt- time delay upon fault
Contatos de saída: 1 F/A
Corrente de saída nominal: 5 A
Tipo e composição dos contatos: 1 F/A
[Uc] Tensão do circuito de controle: 208...480 V
Aplicação específica do produto: Para alimentação trifásica

Tensão nominal de fornecimento [Us]: self-powered
limites de tensão de alimentação: 183…528 V CA
tempo de reset: 1500 ms Atraso

Tensão de comutação máxima:
250 V CA
250 V CC

Capacidade de comutação em VA: 1250 VA
Corrente de comutação mínima: 10 mA a 5 V CC

Corrente de comutação máxima:
5 A CA
5 A CC

Limites de tensão do circuito de controle: - 12 % + 10 % Un
Potência Consumida (VA): 0…22 VA a 400 V CA 50 Hz
Frequência do circuito de controle: 50..0,60 Hz +/- 10 %
Limites da tensão de medição: 183…528 V CA
Histerese: 2 %
Delay at power up: 650 ms
Ciclo máximo de medição: 150 ms ciclo de medição como valor rms verdadeiro
Intervalo de tensões: 208...480 V Fase Fase
Ajuste de limiar de assimetria: 5...15% de Un selecionados

Precisão de repetição:
0,5 % para entrada e circuito de medição
3 % para atraso

Erro de medição:
< 0,05%/°C com variação da temperatura
< 1% ao longo de todo o intervalo com variação da tensão

Sensibilidade da falha de fase: 0,7 Un
Tempo de resposta: < 200 ms (em caso de falha)
Resistência de isolamento:
> 500 MOhm a 500 V CC conforme IEC 60255-5
> 500 MOhm a 500 V CC conforme IEC 60664-1
[Ui] tensão nominal de isolamento: 400 V conforme IEC 60664-1
Frequência de alimentação: 50/60 Hz +/- 10 %
Posição de operação: Qualquer posição Sem redução de valor

Sinalização local:
LED (Verde) for Ligar
LED (Amarelo) for Relé ligado

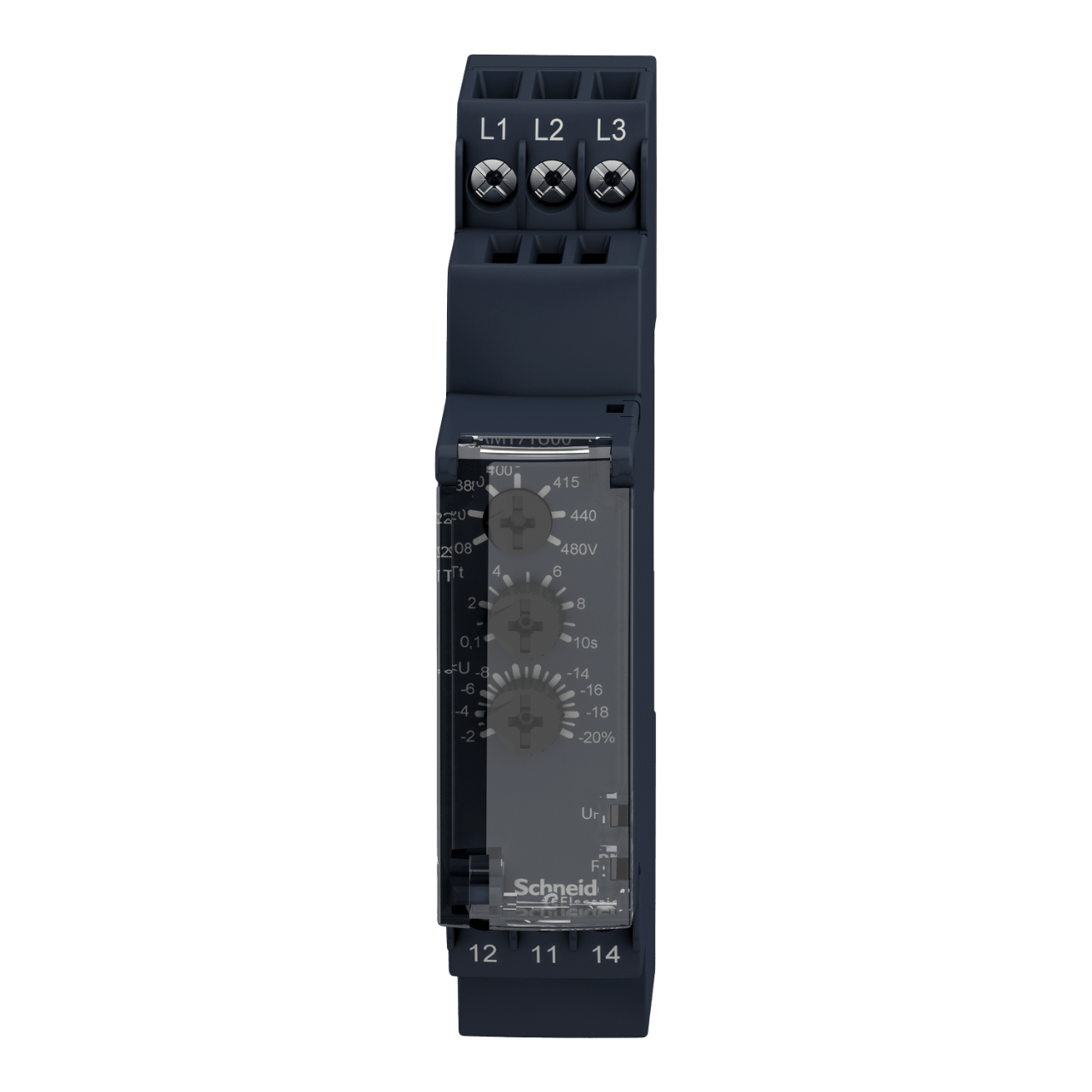

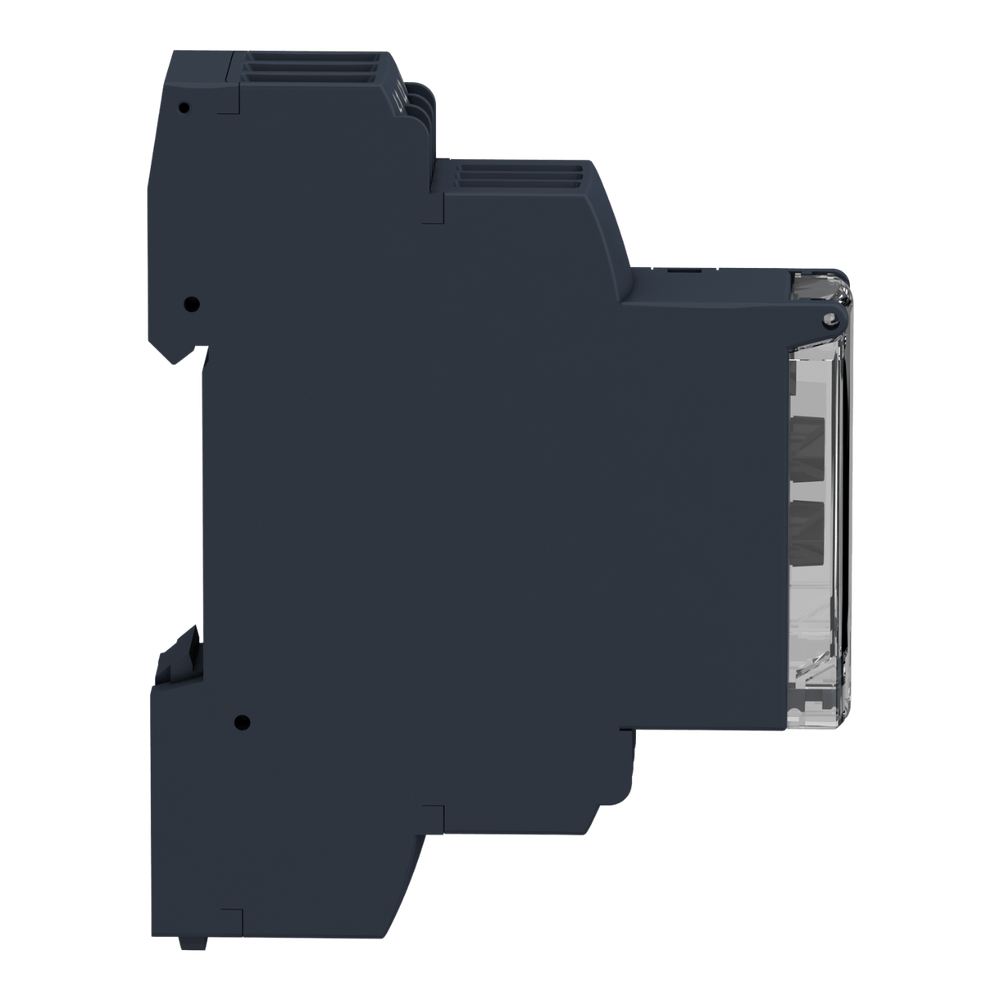

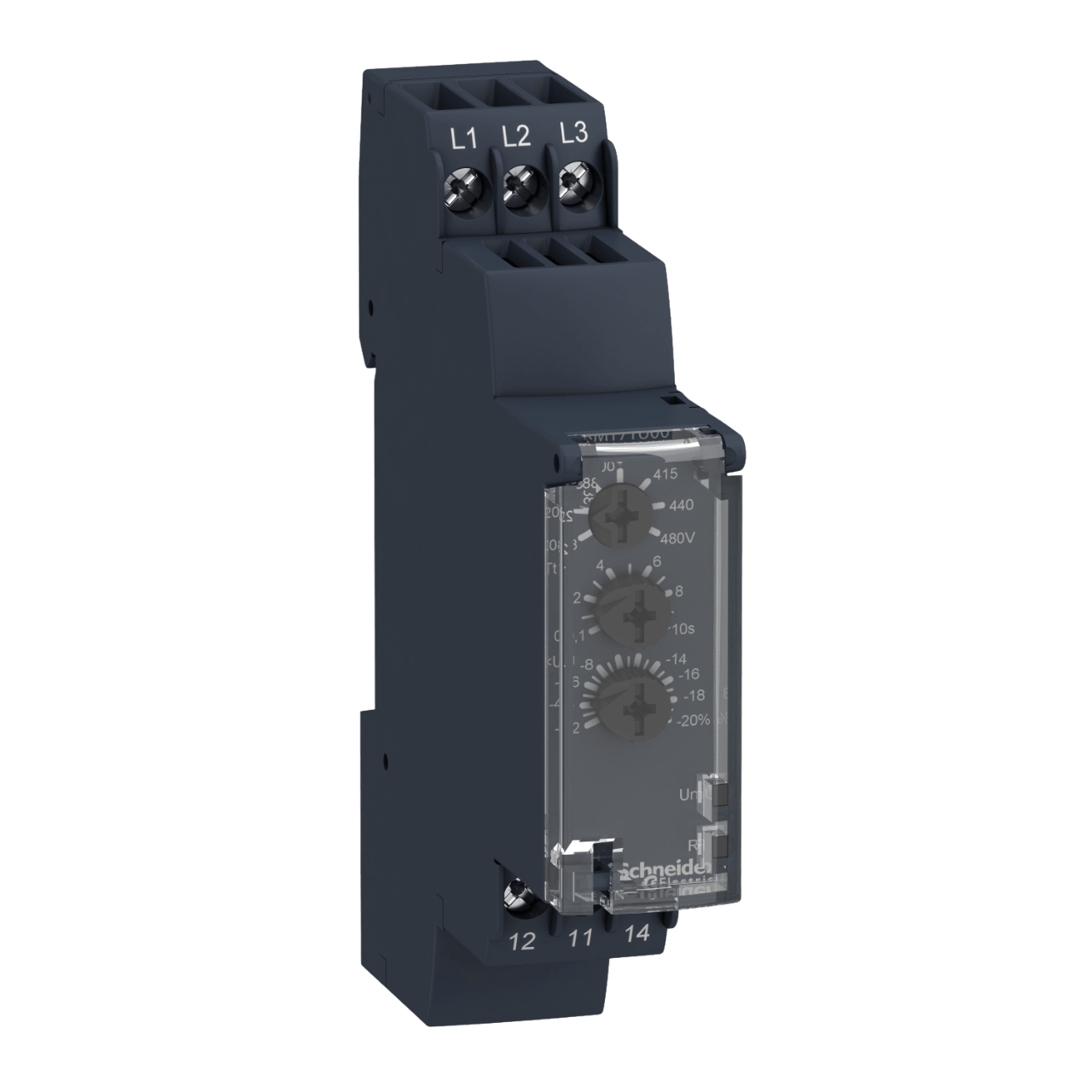

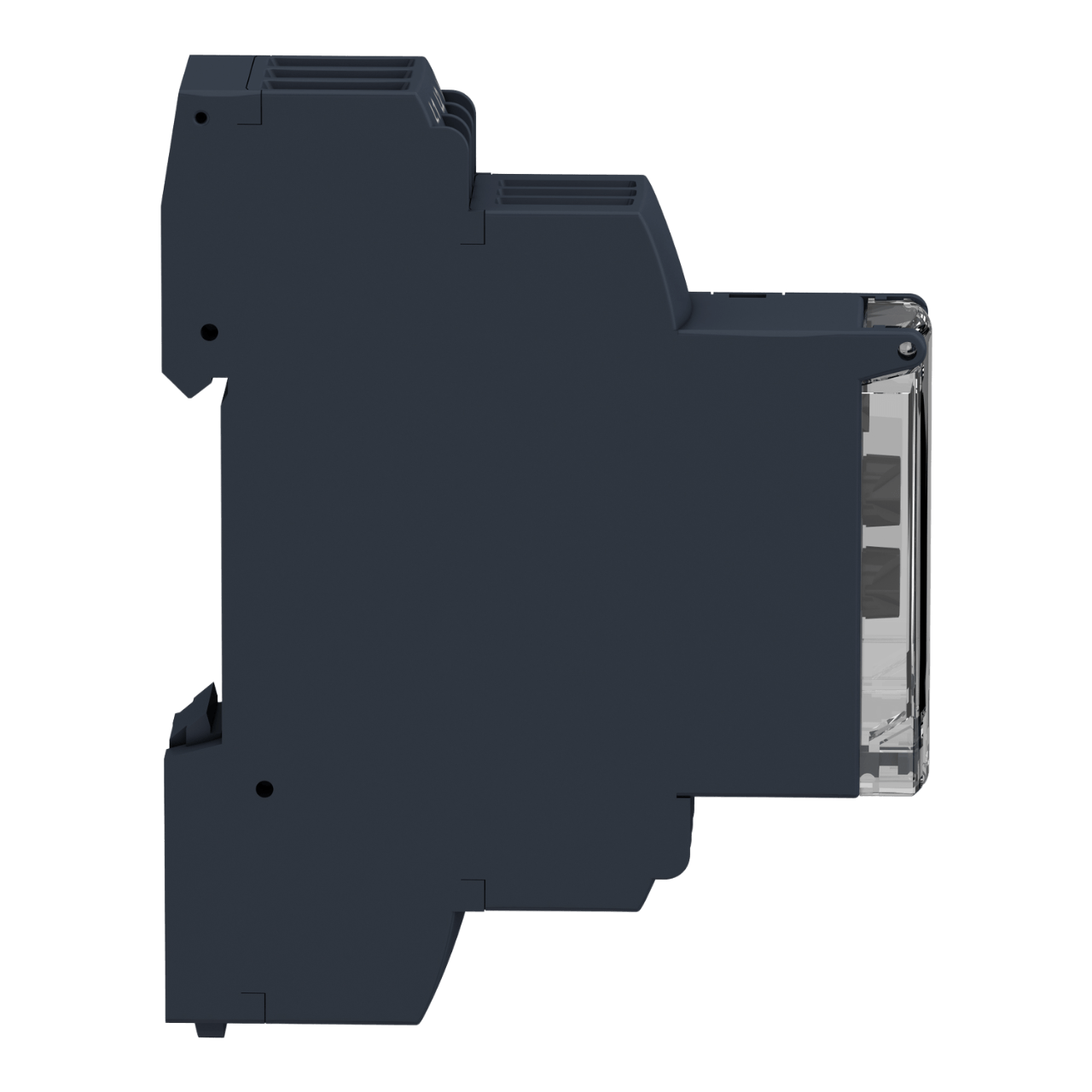

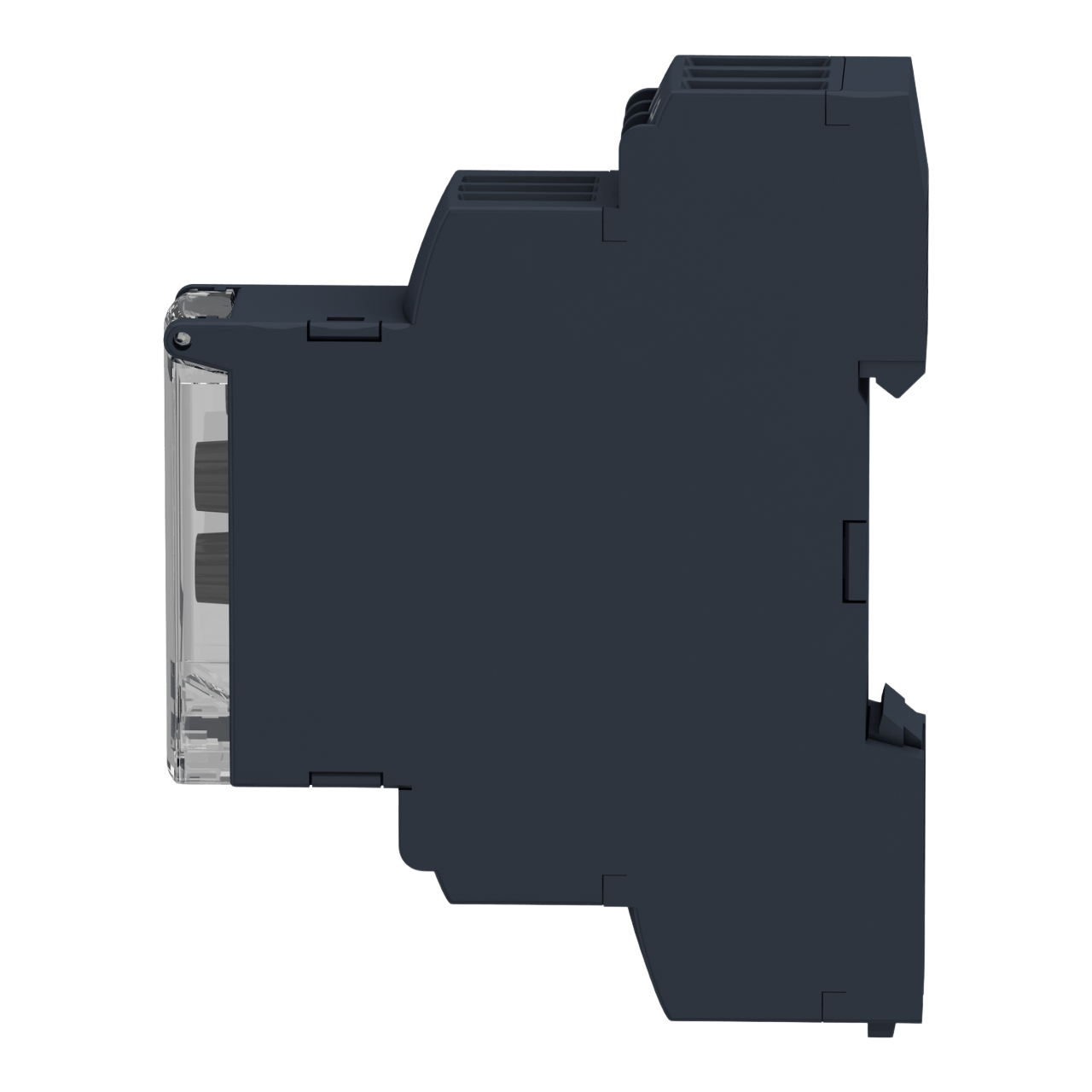

*Imagem Meramente Ilustrativa
