Rele De Seguranca Mod. UAB Categoria 1 48-240V XPSUAB31CC – Schneider

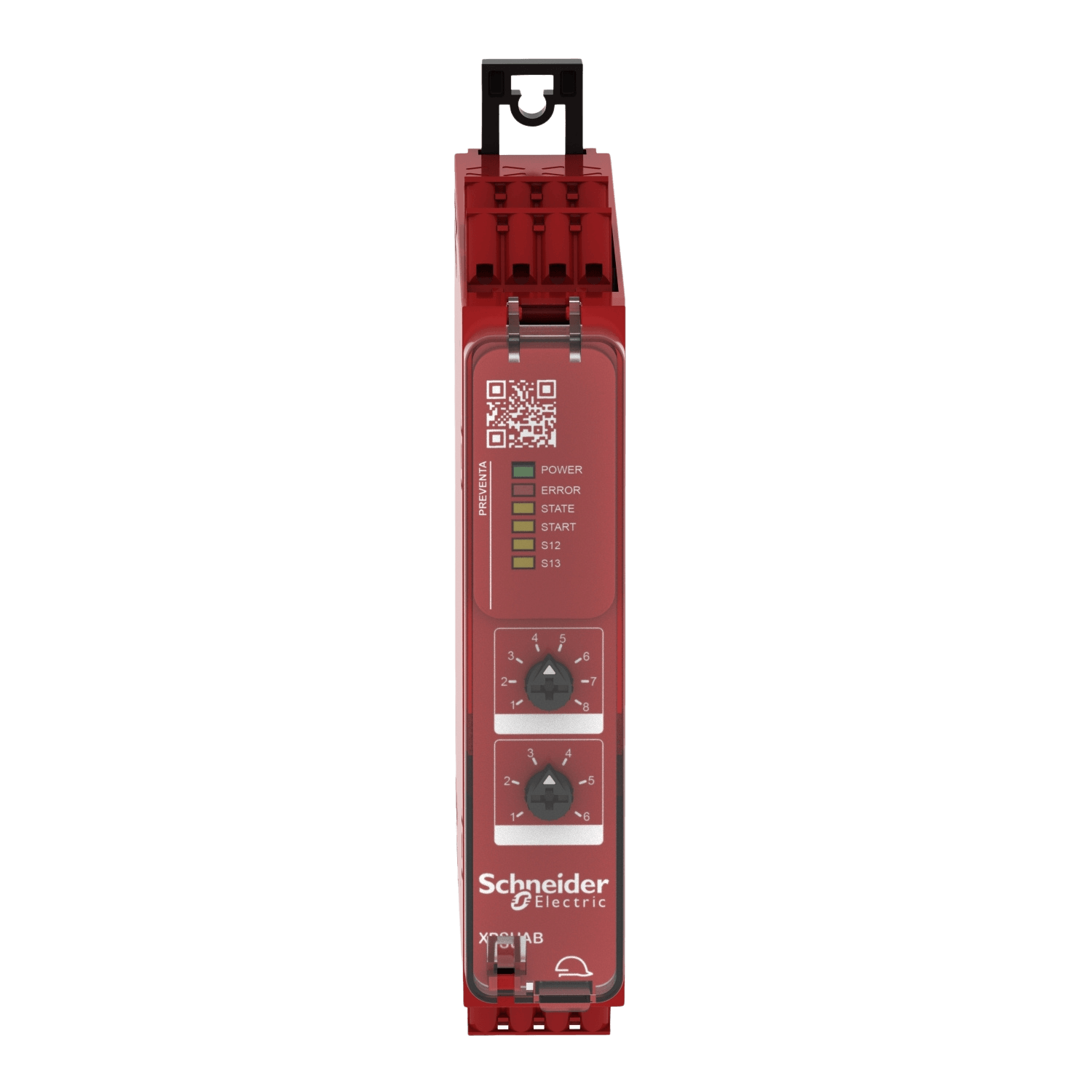

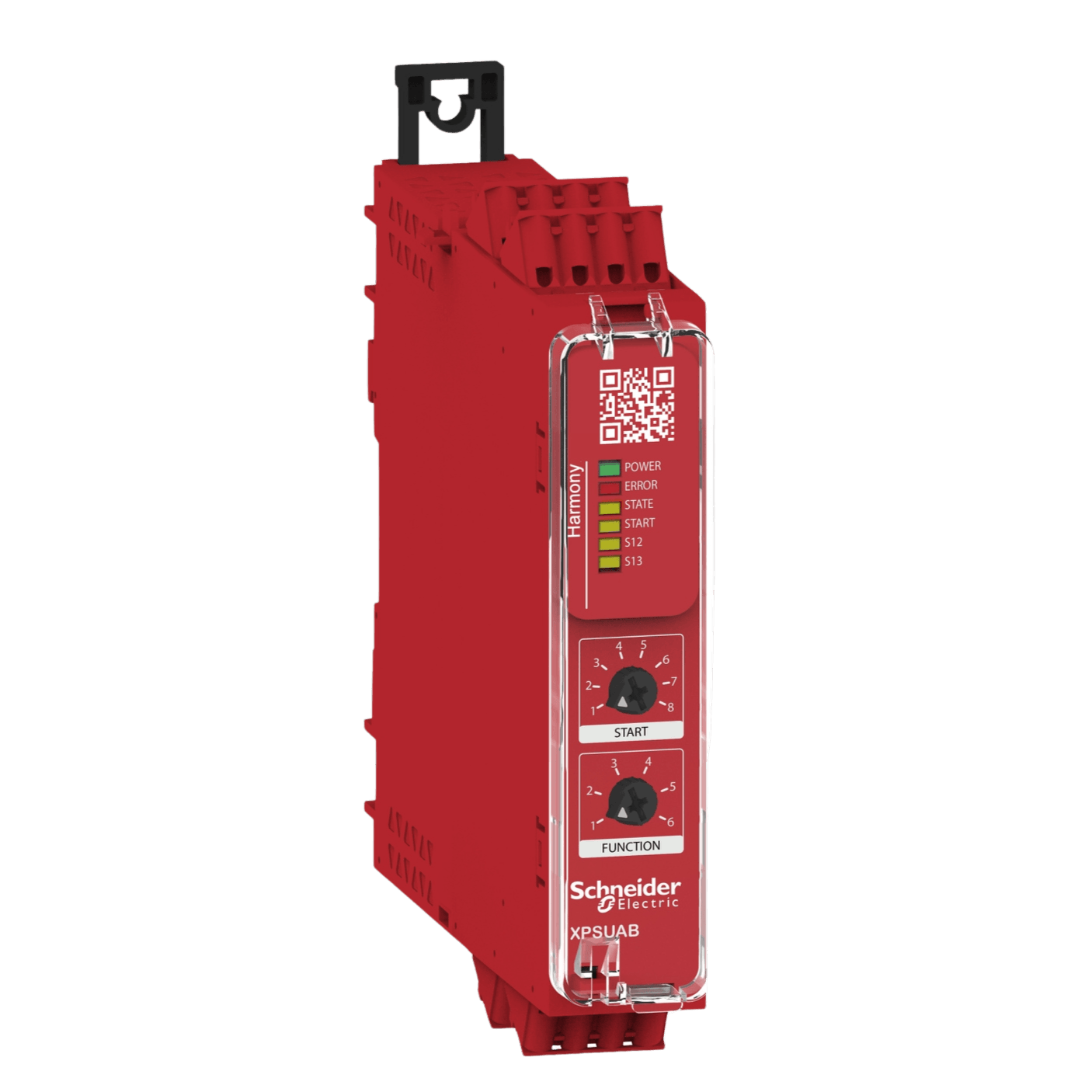

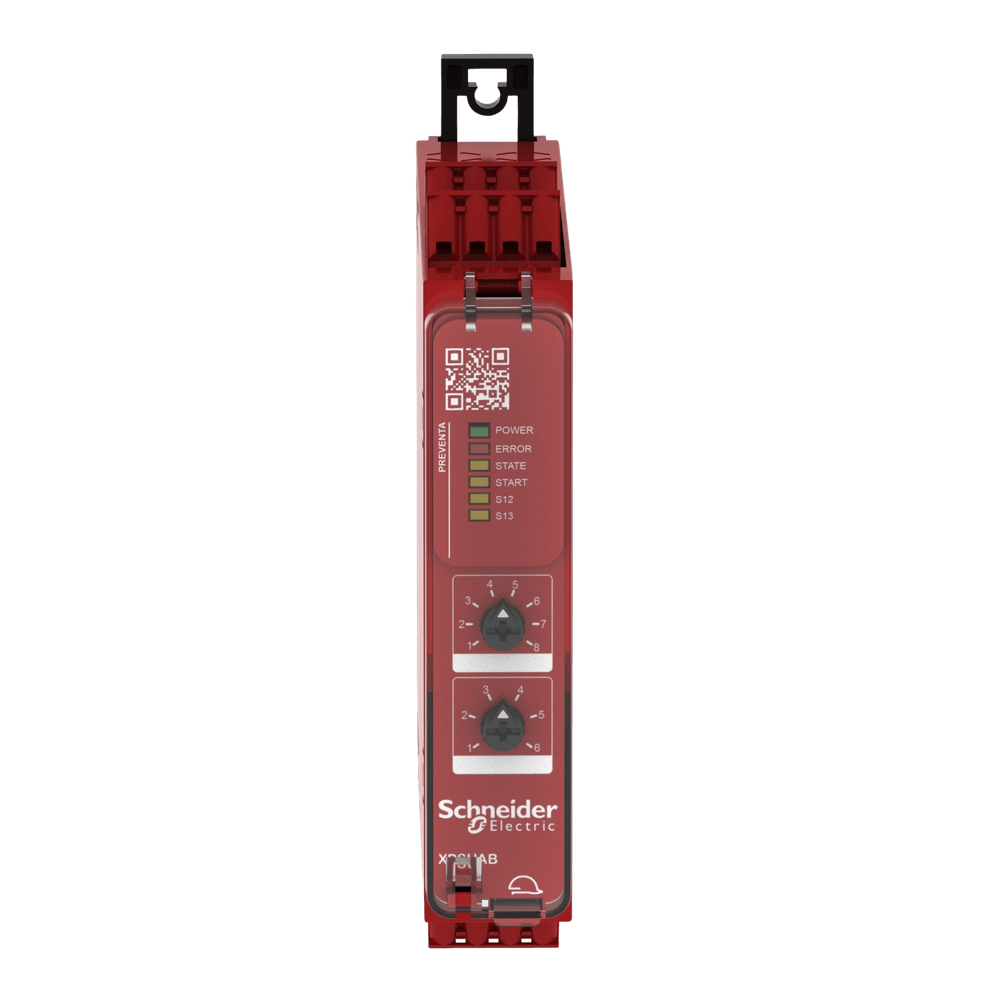

Rele De Segurança Mod. UAB Categoria 1 48-240V XPSUAB31CC – Schneider O rele de segurança é alimentado com 48-240V AC/DC e equipado com um bloco de terminal removível da mola. Este módulo de segurança universal incorpora funções de segurança predefinidas ou funções de segurança selecionáveis por meio de seletores rotativos. Este relé de segurança incorpora 1 entrada de segurança, saídas pulsadas configuráveis 2 On/Off, 1 saída de segurança de troca única e 1 saída de diagnóstico de estado sólido com informações completas de status. O nível máximo de segurança alcançado por este relé de segurança é PLC/Categoria 1 em conformidade com a ISO 13849-1, SILCL 1 em conformidade com a IEC 62061 e SIL 1 em conformidade com a IEC 61508. Este relé de segurança pesa 0.200 kg.Suas dimensões são de 22,5 mm (largura) x 120 mm (profundidade) x 100 mm (altura). Este relé de segurança pesa 0.200 kg.Suas dimensões são de 22,5 mm (largura) x 120 mm (profundidade) x 100 mm (altura). Este relés de segurança é adequado para aplicações como alimentos e bebidas, elevação, manuseio de materiais, trabalho de material, embalagem. Este relé seguro está em conformidade com a IEC 60947-5-1, IEC 61508-1/2/3, ISO13849-1, IEC62061 Padrões de segurança funcionais, é certificada por Culus, Tüv, EAC, CCC e KC. Os relés de segurança da harmonia são compatíveis com os controladores lógicos da Modicon. Este relé é montado em um trilho DIN simétrico de 35 mm. Os relés de segurança básicos e universais do Harmony XPS são a primeira opção para gerenciar funções de segurança única com facilidade, normalmente em máquinas de complexidade simples a média. Harmony XPS Universal é a primeira opção para uma ampla gama de máquinas simples ao complexo. Linha de produto Harmonia Automação da Segurança Tipo de produto ou componente Módulo de segurança nome do módulo de segurança XPSUAB aplicação do módulo de segurança Para monitoramento elétrico de estações de controle a duas mãos Para aplicação com segurança transição contato Para controlo de paragem de emergência, guarda e cortina de luz Controlo de contactos antivalentes função do módulo Ligação de 1 canal para monitoramento de parada de emergência Controlo de guarda cablagem de 1 canal Monitorização 1 sensor PNP Monitorização de duas mãos o controle da estação tipo IIIA Monitoramento de interruptor magnético Monitoramento da cortina de luz Interruptor RFID Monitoramento de equipamento de proteção eletrosensível (ESPE) Monitoramento do sensor de proximidade nível de segurança Pode chegar PL c / categoria 1 conforme ISO 13849-1 Pode atingir SILCL 1 conforme IEC 62061 Pode chegar à SIL 1 conforme IEC 61508 dados de fiabilidade de segurança MTTFd >= 30 anos conforme ISO 13849-1 Dcavg < 60 % conforme ISO 13849-1 PFHd = 1177E-09 1/h conforme ISO 13849-1 HFT = 0 conforme IEC 62061 PFHd = 1177E-09 1/h conforme IEC 62061 SFF > 60% conforme IEC 62061 HFT=0 conforme IEC 61508-1 PFHd = 1177E-09 1/h conforme IEC 61508-1 SFF > 60% conforme IEC 61508-1 Tipo=B conforme IEC 61508-1 Tipo de circuito elétrico Par NC Par PNP Par antivalente Par OSSD Conexões - terminais Bloco de terminal com mola removível, 0,2...2,5 mm² sólido ou flexível Bloco de terminal com mola removível, 0,25...2,5 mm² flexível com virola condutor único Bloco de terminal com mola removível, 0,2...1,5 mm² sólido ou flexível condutor de gêmeos Bloco de terminal com mola removível, 2 x 0.25...1 mm² flexível com virola sem extremidade de cabo, com luneta Bloco de terminal com mola removível, 2 x 0.5...1.5 mm² flexível com virola com extremidade do cabo, com aro tensão nominal de fornecimento [Us] 48...240 V CA/CC - 10...10 % Complementar Tempo de sincronização entre entradas 0,5 s 2.2 s tipo de início Automático/manual/monitorizado consumo de potência em W 2,0 W 48 V CC consumo de potência em VA 6,5 VA 240 V CA 50/60 Hz tipo de proteção de entrada Interno, eletrônico safety outputs 1 F/A safety inputs 1 entrada de segurança 24 V CC 5 mA maximum wire resistance 500 Ohm compatibilidade de entrada Circuito normalmente fechado conforme ISO 14119 Interruptor de fim de curso XC conforme ISO 14119 Contato mecânico conforme ISO 14119 Circuito normalmente fechado conforme ISO 13850 Par antivalente conforme ISO 14119 Par OSSD conforme IEC 61496-1-2 Controle a duas mãos conforme EN 574/ISO 13851-III A PNP de sensores de proximidade de 3 fios [Ie] corrente nominal de operação 5 A CA-1 para contacto de relé normalmente aberto 3 A CA-15 para contacto de relé normalmente aberto 5 A CC-1 para contacto de relé normalmente aberto 3 A CC-13 para contacto de relé normalmente aberto 3 A CA-1 para contacto de relé normalmente fechado 1 A CA-15 para contacto de relé normalmente fechado 2 A CC-1 para contacto de relé normalmente fechado 1 A CC-13 para contacto de relé normalmente fechado Control Outputs 2 ligado/desligado configurável saída pulsante tipo de entrada/saída Saída de diagnóstico por impulsos de semicondutores 24 V CC, 20 mA Z1, não relacionadas com a segurança [Ith] corrente térmica convencional ao ar livre 3 A classificação do fusível associado 6 A gG para saída do relé conforme IEC 60947-1 corrente de saída mínima 10 mA para saída do relé tensão de saída mínima 15 V para saída do relé Maximum response time on input open 20 ms [Ui] tensão nominal de isolação 250 V (graus de poluição 2) conforme IEC 60947-1 [Uimp] tensão suportável de impulso nominal 4 kV categoria de sobretensão II conforme IEC 60947-1 Sinalização local LED (Verde) para Ligar LED (Vermelho) para erro LED (Amarelo) para iniciar LED (Amarelo) para estado de segurança LED (Amarelo) para entrada de segurança S12 LED (Amarelo) para entrada de segurança S13 Suporte de montagem Trilho DIN de 35mm Profundidade 120 mm Temperatura ambiente para funcionamento -25…55 °C Altura 100 mm Largura 22,5 mm Peso líquido 0,200 kg *Imagem meramente Ilustrativa*
