Rele de Controle e Medição de Redes Trifásicas Multifunção 5A 2NAF 220/480Vca Cód. RM35TF30 – Schneider

Relé de controle e medição de redes trifásicas, multifunção, 2NAF, 5A, 220...480VCA
RM35TF30

Este relé de controle multifunções Harmony RM35-T permite o monitoramento de circuitos de alimentação de energia em redes de 3 fases. Este relé de controle modular multifuncional de 3 fases é ideal para o monitoramento de valores elétricos em painéis de controle industriais e de edificações. Ele se aplica a um amplo tipo de aplicações de automação industrial, como de içamento, embalagem, elevadores, têxteis, água. Ele tem um dos formatos médios do mercado com 35 mm de largura, permitindo uma instalação flexível e fácil no trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 3 polos. Também oferece uma função de memória selecionável, LED integral para indicar o status do controle, tampa selável, com ajustes simples e precisos com aparadores de parafuso. Ele fornece ao usuário informações sobre o gerenciamento e a falha do desligamento automático para uma rápida identificação e solução de problemas da falha. Controlador multifunção para ampla escolha selecionado em sistemas automatizados lógicos com fiação, ideal para reforma de instalações antigas sem usar um PLC.

Linha de produto: Relés de Controle Zelio
Tipo de relé: Relé de controle
Tipo de produto ou componente: Relé de controle trifásico
Relé: RM35TF

Parâmetros de monitoramento do relé:
Subtensão e sobretensão em modo janela
Sequência de fase
Detecção de falha de fase
Assimetria

Tipo de atraso: Ajustável 0,1...10 s, +/- 10% do valor da escala completa Tt- time delay upon fault
Capacidade de comutação em VA: 2000 VA
Faixa de Medição: 220...480 V CA
Tipo e composição dos contatos: 2 F/A

Tensão nominal de fornecimento [Us]: self-powered
Limites de tensão de alimentação: 194…528 V CA, trifásico
Tempo de reset: 1500 ms a 480 V

Tensão de comutação máxima:
250 V CA
250 V CC

Capacidade de comutação em VA: 1250 VA
Corrente de comutação mínima: 10 mA a 5 V CC

Corrente de comutação máxima:
5 A CA
5 A CC

Limites de tensão do circuito de controle: - 12 % + 10 % Un
Potência Consumida (VA): 0…22 VA a 400 V CA 50 Hz
Limiar de detecção da tensão: < 194 V
Frequência do circuito de controle: 50..0,60 Hz +/- 10 %
Limites de tensão de alimentação: 176…528 V CA
Histerese: 2 %
Delay at power up: 650 ms
Ciclo máximo de medição: 140 ms ciclo de medição como valor rms verdadeiro

Tensão de ajuste do limiar:
2...20% de Un selecionados
-12...-2% no intervalo 220 VCA
+2...+10% no intervalo 480 VCA

Intervalo de tensões: 220...480 V Fase Fase
Ajuste de limiar de assimetria: 5...15% de Un selecionados

Precisão de repetição:
0,3 % para atraso
0,5 % para entrada e circuito de medição

Erro de medição:
< 1% ao longo de todo o intervalo com variação da tensão
0,05%/°C com variação da temperatura

Tempo de resposta: < 200 ms (em caso de falha)

Resistência de isolamento:
> 500 MOhm a 500 V CC conforme IEC 60255-5
> 500 MOhm a 500 V CC conforme IEC 60664-1

[Ui] tensão nominal de isolamento: 400 V conforme IEC 60664-1
Frequência de alimentação: 50/60 Hz +/- 10 %
Posição de operação: Qualquer posição Sem redução de valor

Sinalização local:
LED (Verde) for Ligar
LED (Amarelo) for Relé ligado
LED (Amarelo) for falha

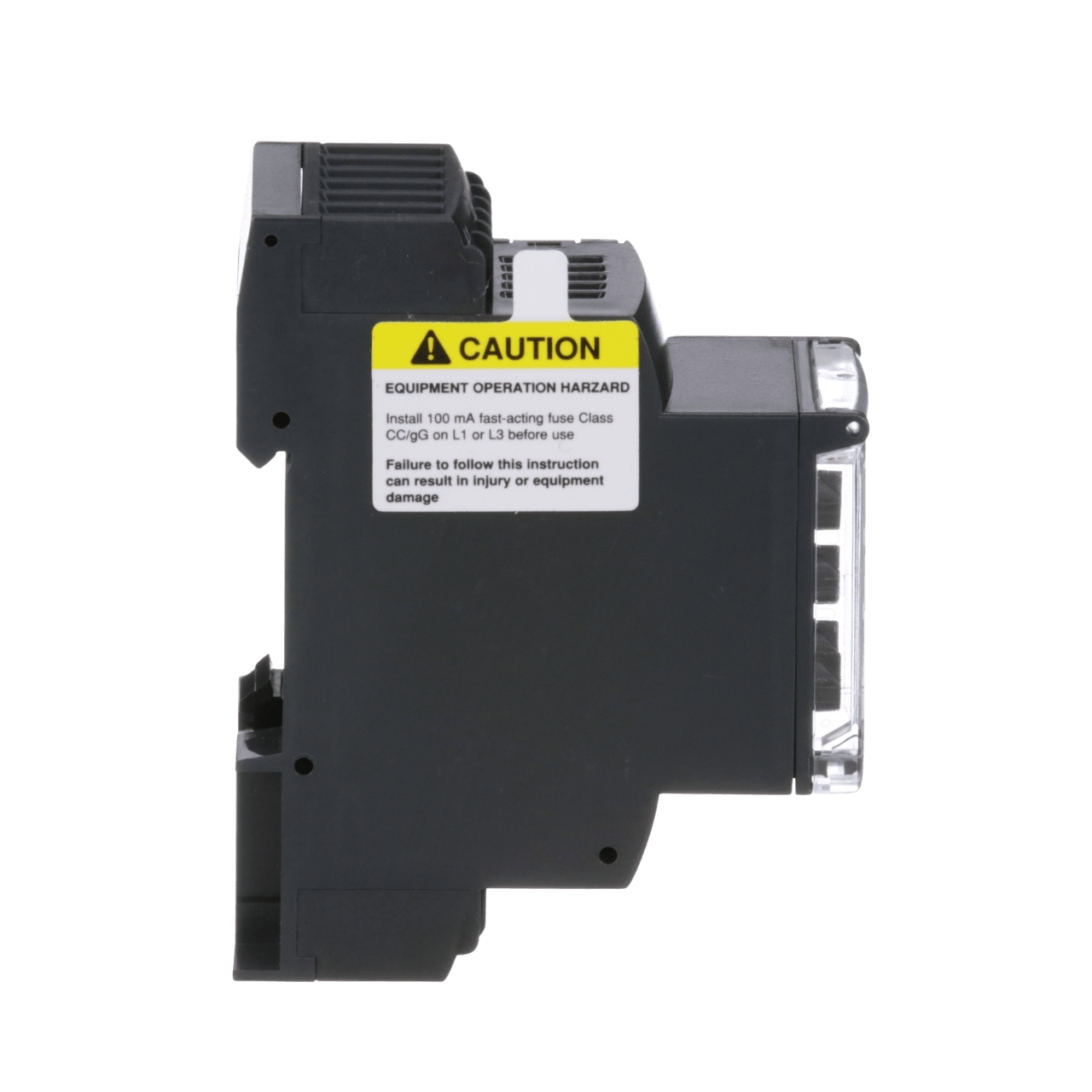

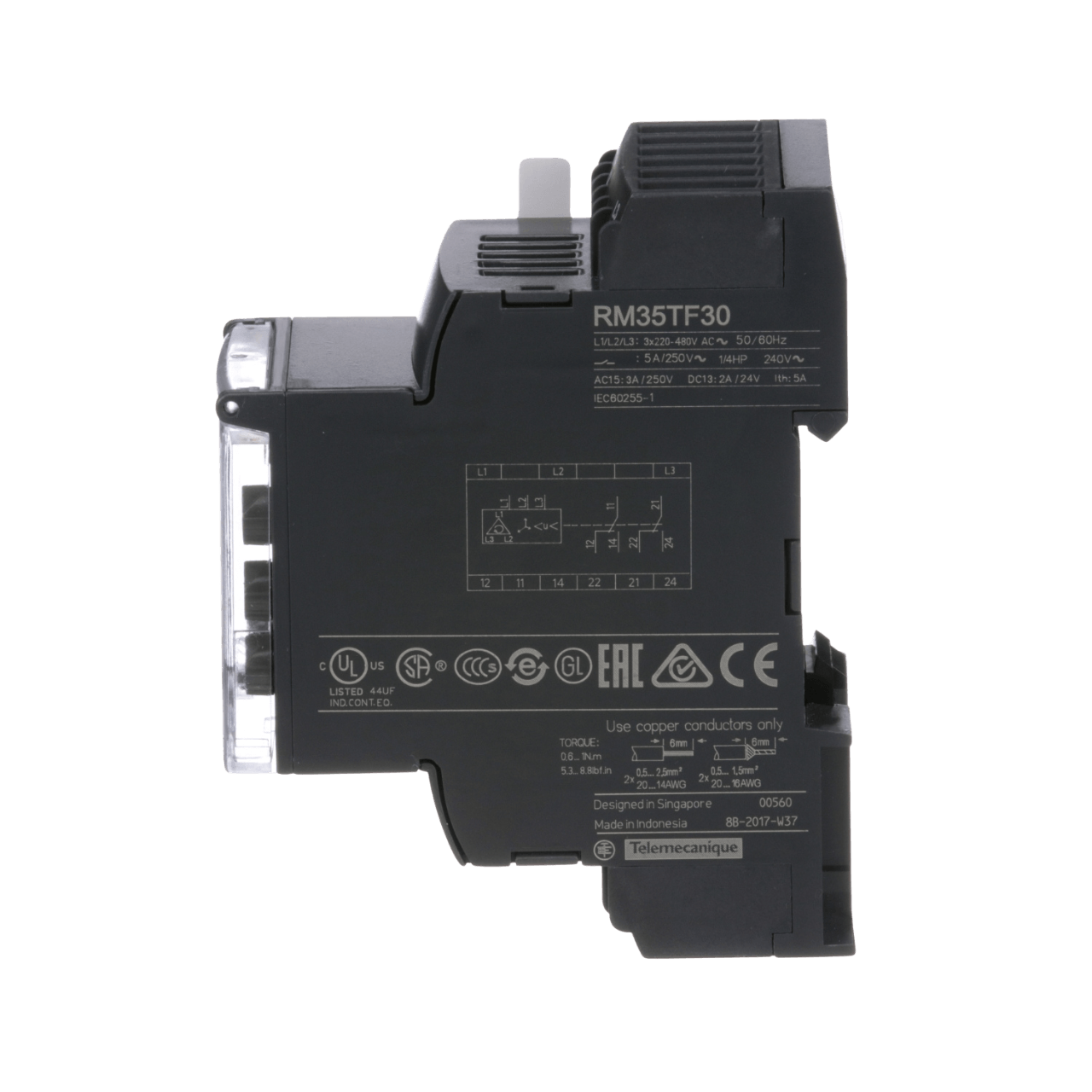

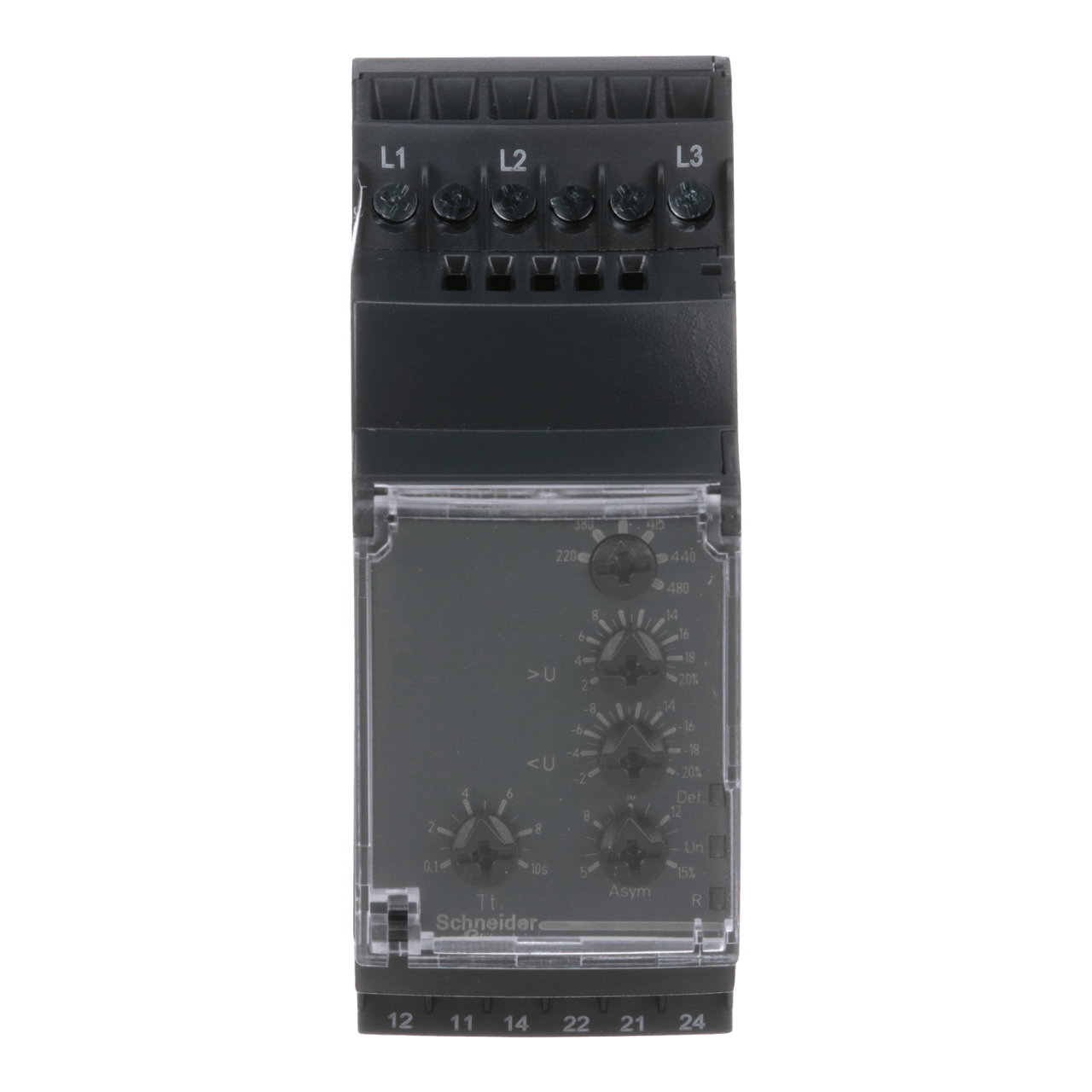

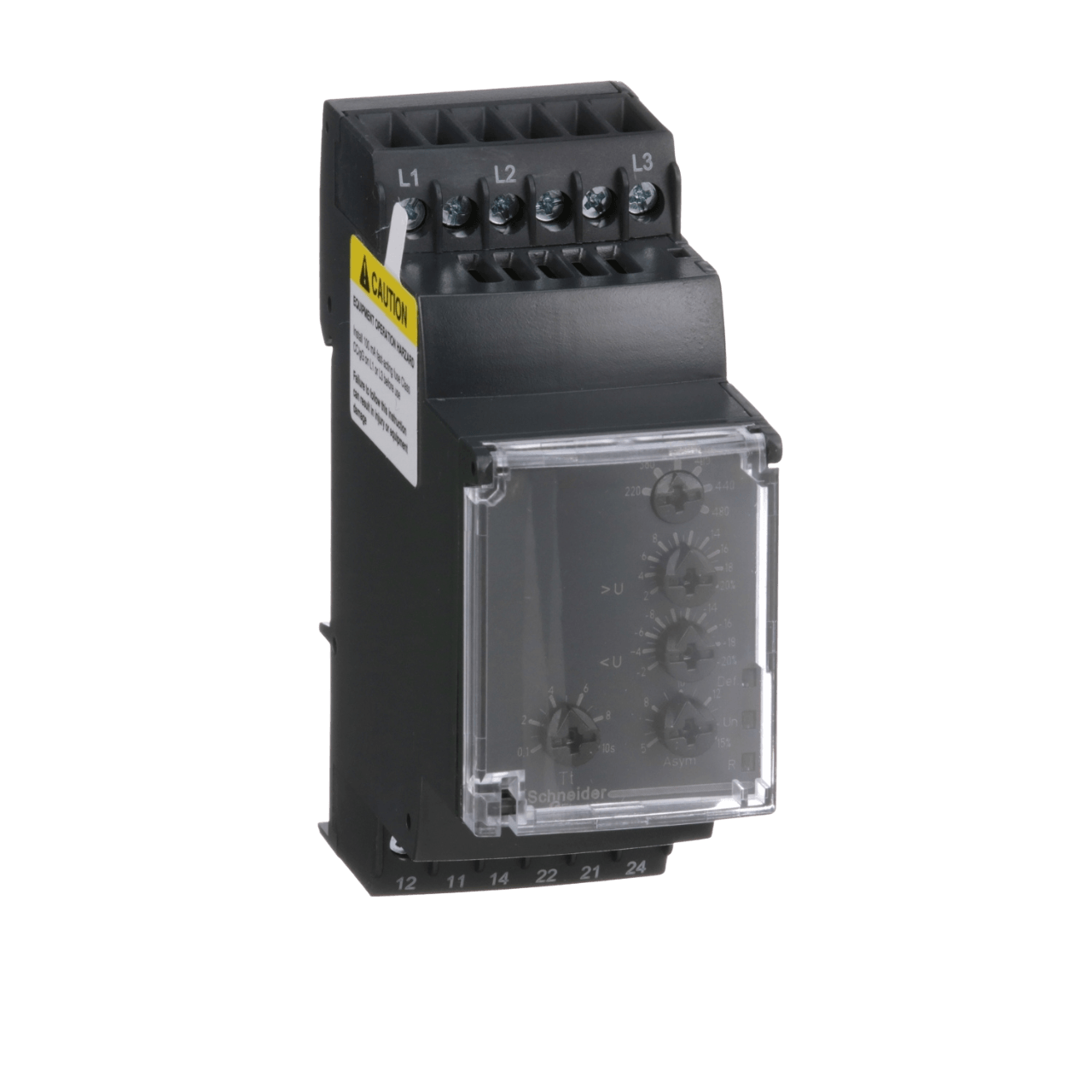

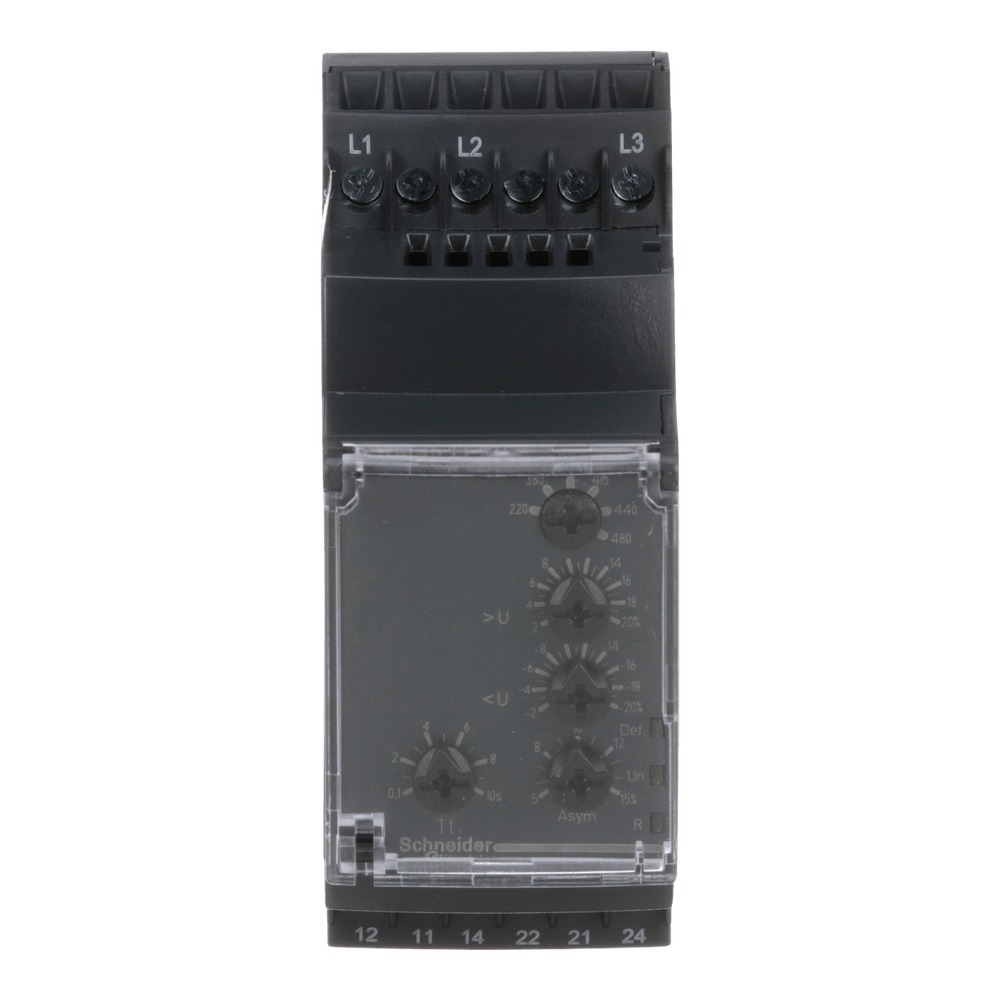

*Imagem Meramente Ilustrativa
