Rele de Controle e Medição de Redes Trifásicas Multifunção 8A 2NAF 200/240Vca Cód. RM22TR31 – Schneider

Relé de controle e medição de redes trifásicas, multifunção, on/off delay (0,1...30s), 2NAF, 8A, 200...240VCA RM22TR31

Este relé de controle Harmony RM22TR permite o monitoramento do controle de tensão em redes de 3 fases. Este relé de controle modular de 3 fases é ideal para o monitoramento dos valores elétricos e da variação de tensão em painéis de controle industriais e prediais. Ele se aplica a um amplo tipo de aplicações de automação industrial, como de içamento, embalagem, elevadores, têxteis, água. Ele tem um dos formatos finos do mercado com 22,5 mm de largura, permitindo uma instalação flexível e fácil no trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 1 polo. Também oferece uma função de memória selecionável, LED integral para indicar o status do controle, tampa selável, com ajustes simples e precisos com aparadores de parafuso. Ele fornece ao usuário informações sobre o gerenciamento e a falha do desligamento automático para uma rápida identificação e solução de problemas da falha. Controlador multifunção para ampla escolha selecionado em sistemas automatizados lógicos com fiação, ideal para reforma de instalações antigas sem usar um PLC.

Linha de produto: Relés de Controle Zelio
Tipo de relé: Relé de controle
Tipo de produto ou componente: Relé de controle trifásico
Número de fases da rede: Trifásico
Relé: RM22TR

Parâmetros de monitoramento do relé:
Detecção de subtensão
Sequência de fase
Detecção de falha de fase

Tipo de atraso: Ajustável 0,1...30 s, +/- 10% do valor da escala completa Tt- time delay upon fault
Capacidade de comutação em VA: 2000 VA
Faixa de Medição: 200...240 V Tensão CA
Tipo e composição dos contatos: 2 F/A

Tempo de reset: 1500 ms na tensão máxima
Tensão de comutação máxima: 250 V CA
Corrente de comutação mínima: 10 mA a 5 V CC
Corrente de comutação máxima: 8 A CA
Tensão nominal de alimentação [Us]: CA/CC
Limites de tensão de alimentação: 160…288 V CA
Operating limits: - 20 % + 20 % Un
Potência Consumida (VA): 10 VA a 240 V CA 60 Hz
Limiar de detecção da tensão: < 100 V CA
Supply voltage frequency: 50..60 Hz +/- 10 %
Contatos de saída: 2 F/A
Definição da precisão do limiar de comutação: +/- 10 % da escala completa

Desvio do limite de comutação:
<= 0,056% por grau centígrado dependendo da temperatura ambiente admissível
<= 1 % dentro da faixa de tensão de alimentação

Definição da precisão do atraso horário: 10 P

Desvio de atraso:
<= 0,05% por grau centígrado dependendo da temperatura ambiente admissível
<= 1 % dentro da faixa de tensão de alimentação
Histerese: 2 % fixo de selecionável
Aumento de atraso na inicialização: 650 ms
Ciclo máximo de medição: 150 ms ciclo de medição como valor rms verdadeiro
Tensão de ajuste do limiar: 2...20% de Un selecionados
Intervalo de tensões: 200...240 V Fase Fase
Precisão de repetição: +/- 0,5 % para entrada e circuito de medição

Erro de medição:
< 1% ao longo de todo o intervalo com variação da tensão
< 0,05%/°C com variação da temperatura

Tempo de resposta: <= 300 ms

Categoria de sobretensão:
III conforming to IEC 60664-1
III conforming to UL 508

Resistência de isolamento: > 100 MOhm a 500 V CC conforme IEC 60255-27
Posição de montagem: Qualquer posição

LED de status de indicação:
LED (Amarelo) Relé ligado
LED (Verde) Ligar

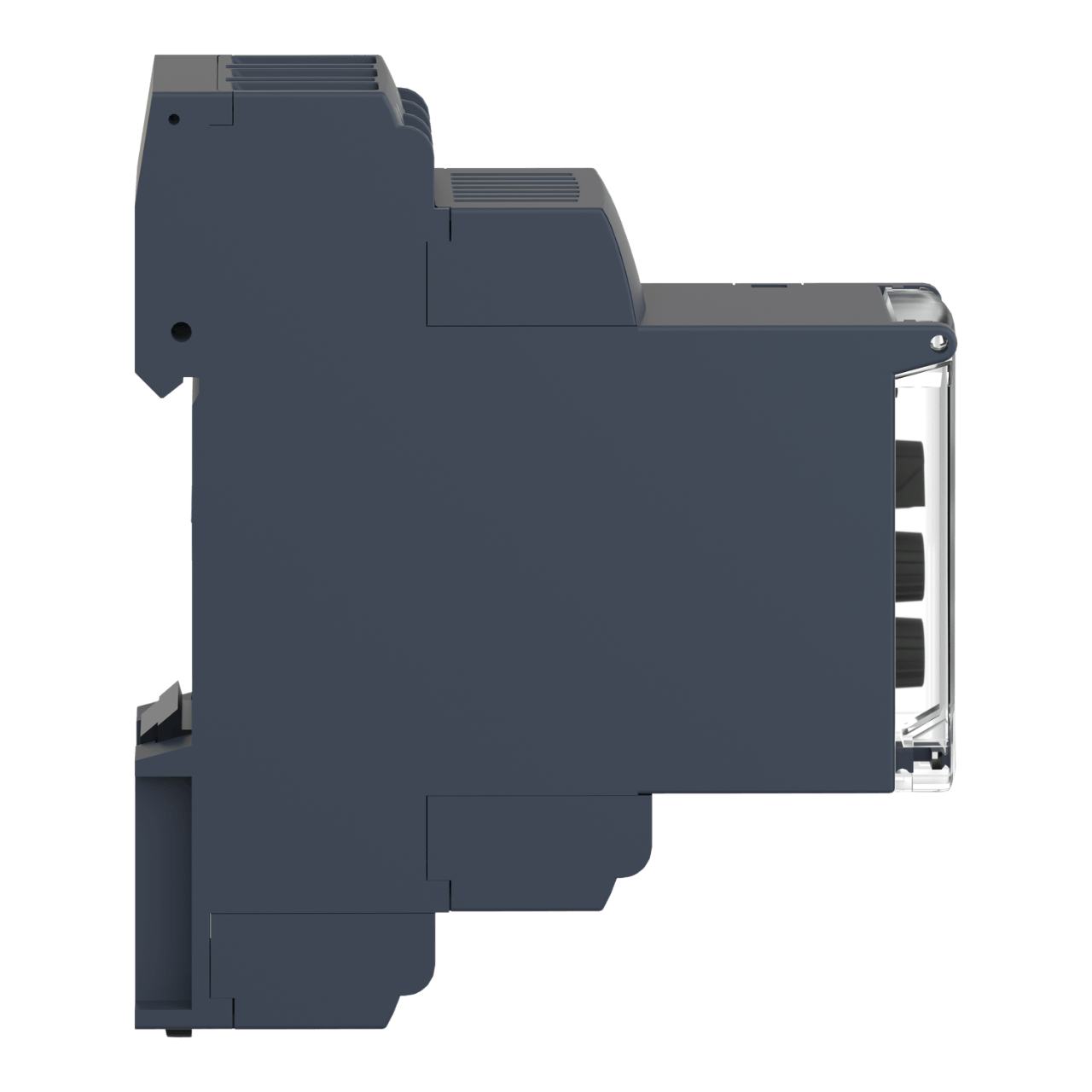

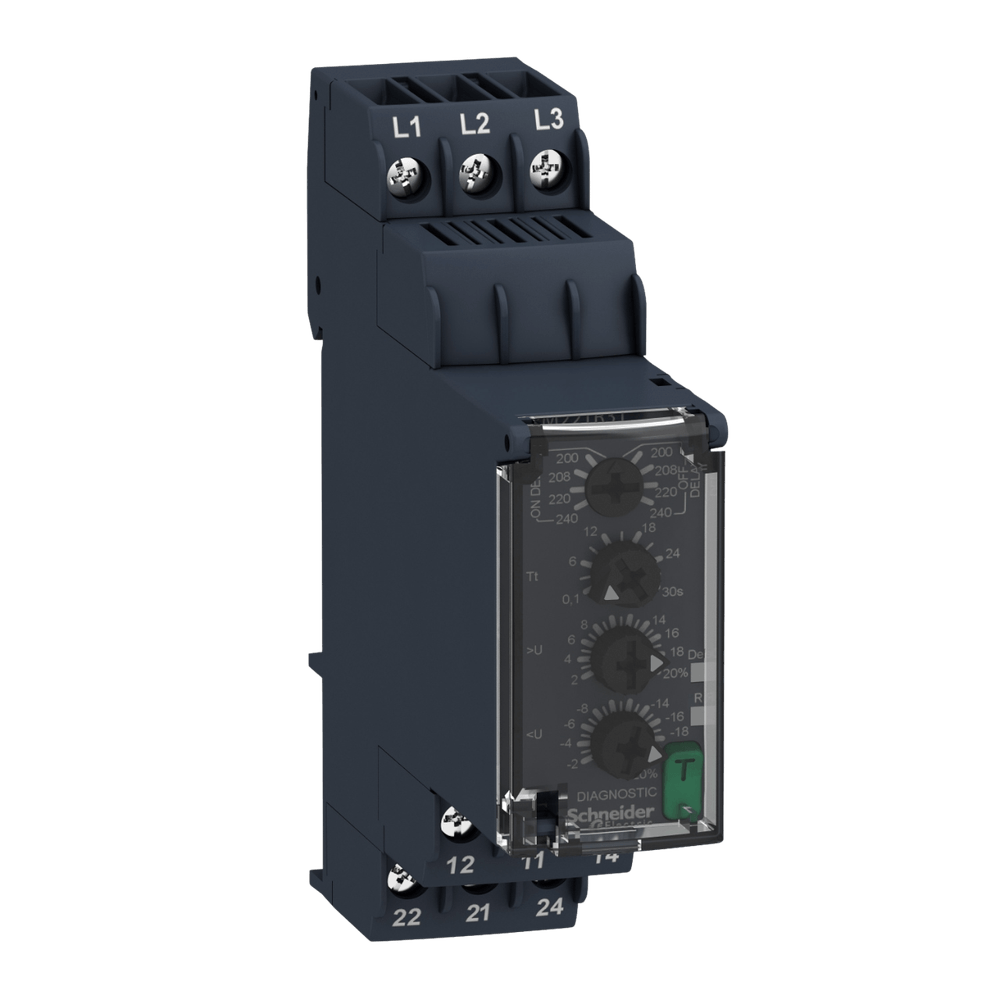

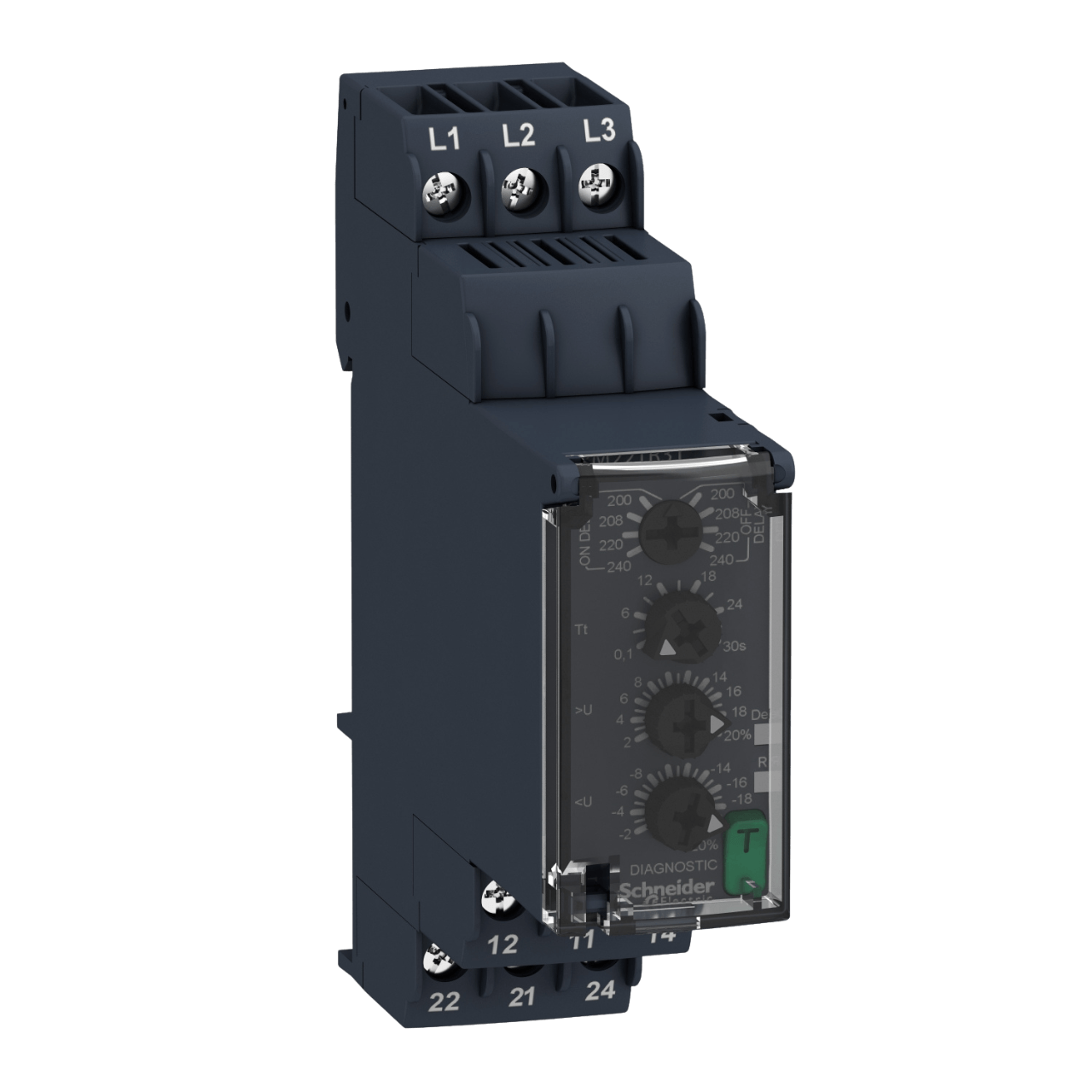

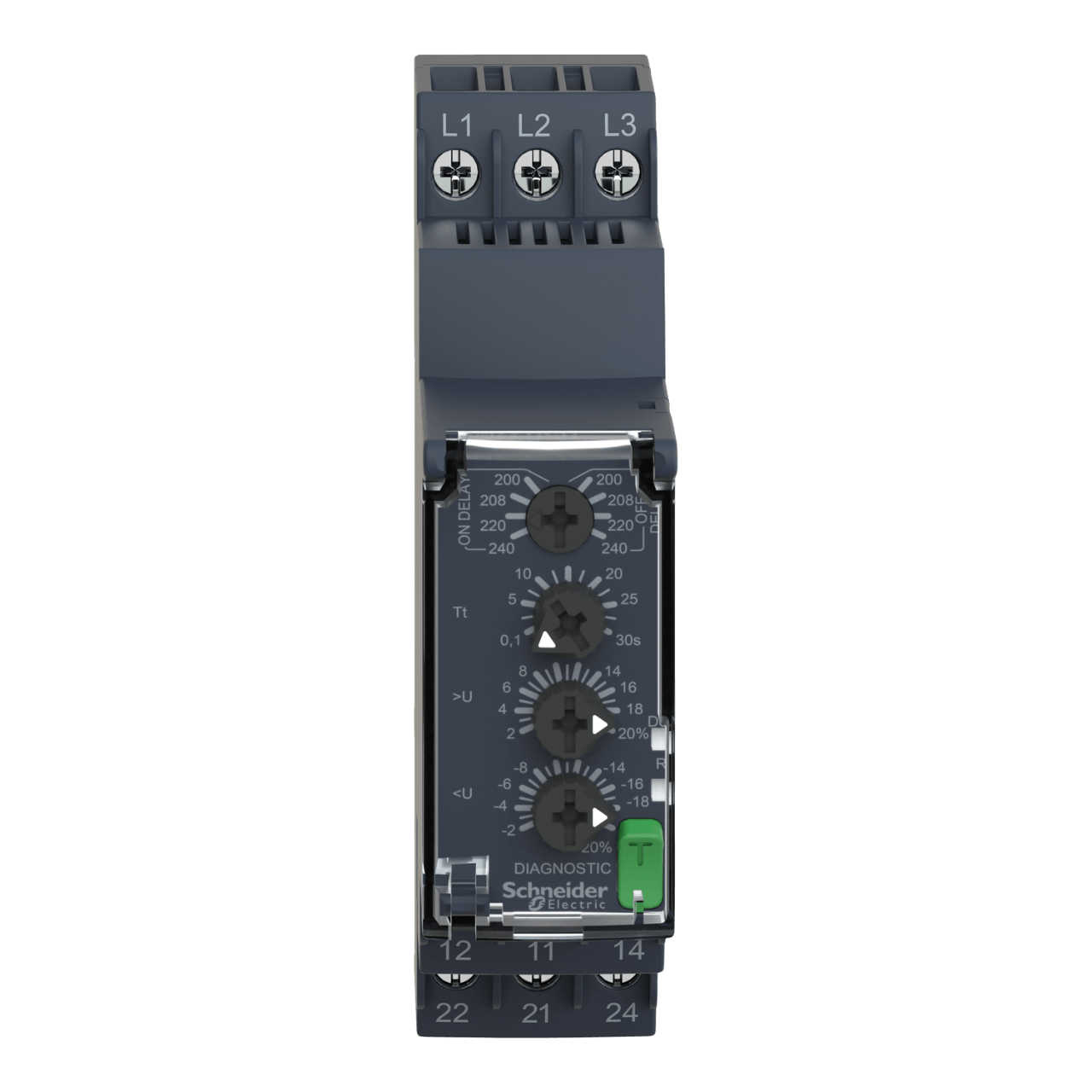

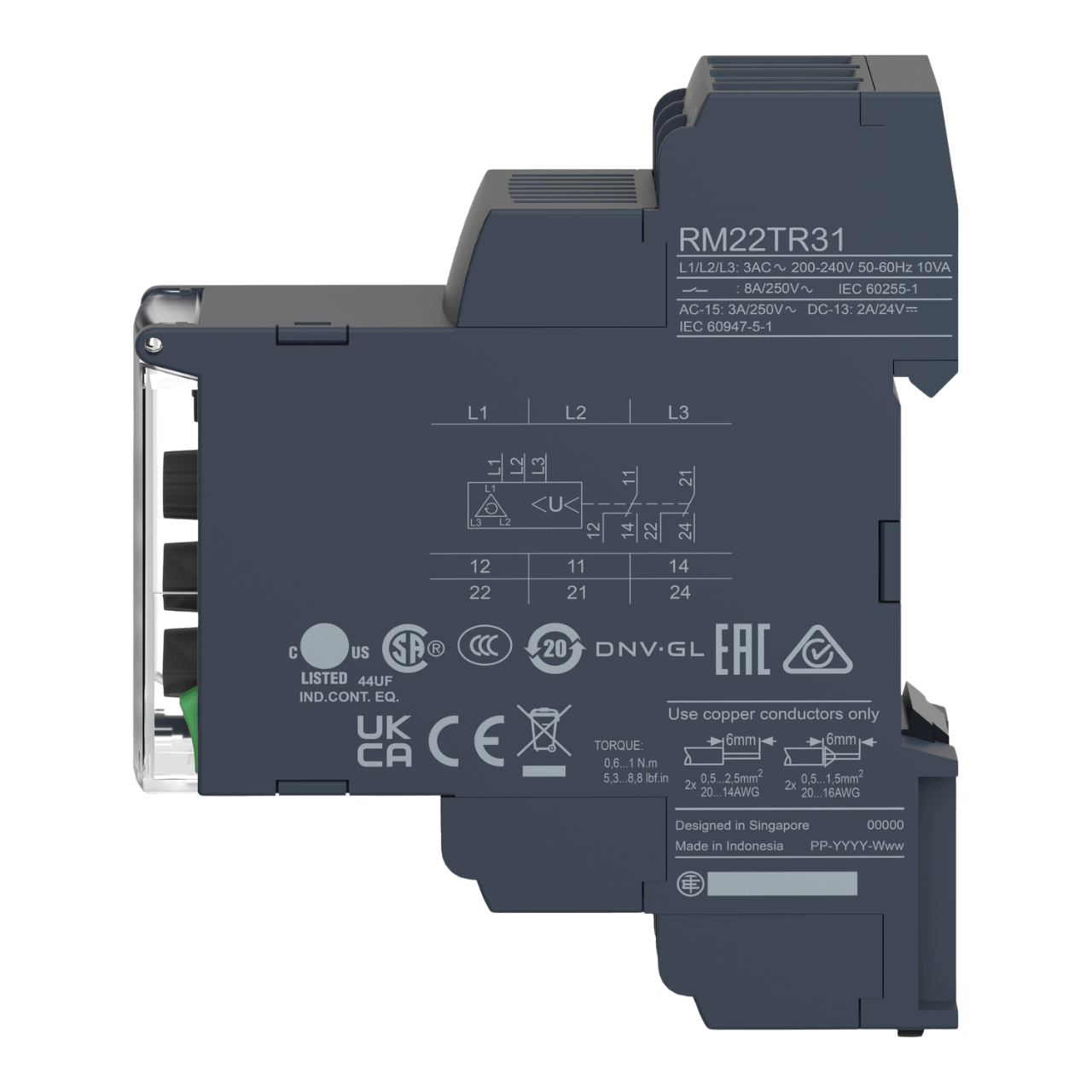

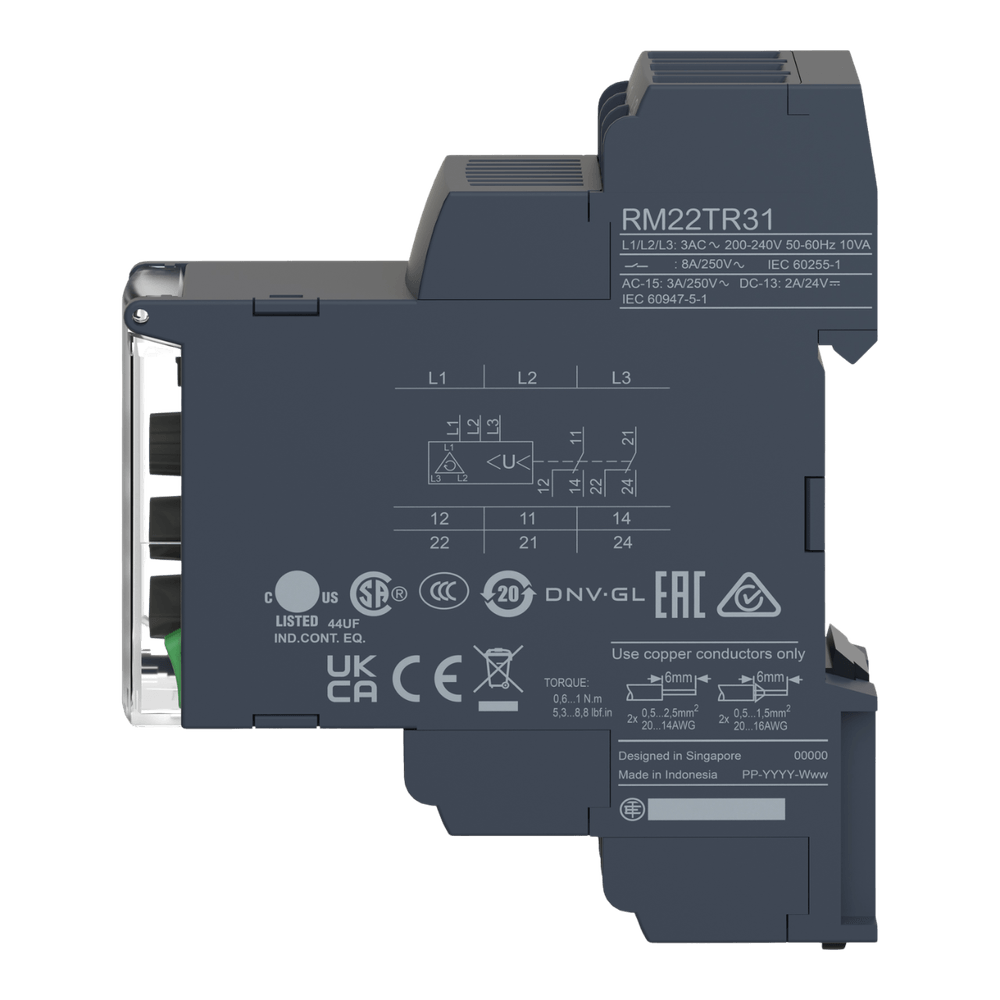

*Imagem Meramente Ilustrativa
