Rele de Controle e Medição de Redes Trifásicas Multifunção 8A 2NAF 380/480Vca Cód. RM22TU23 – Schneider

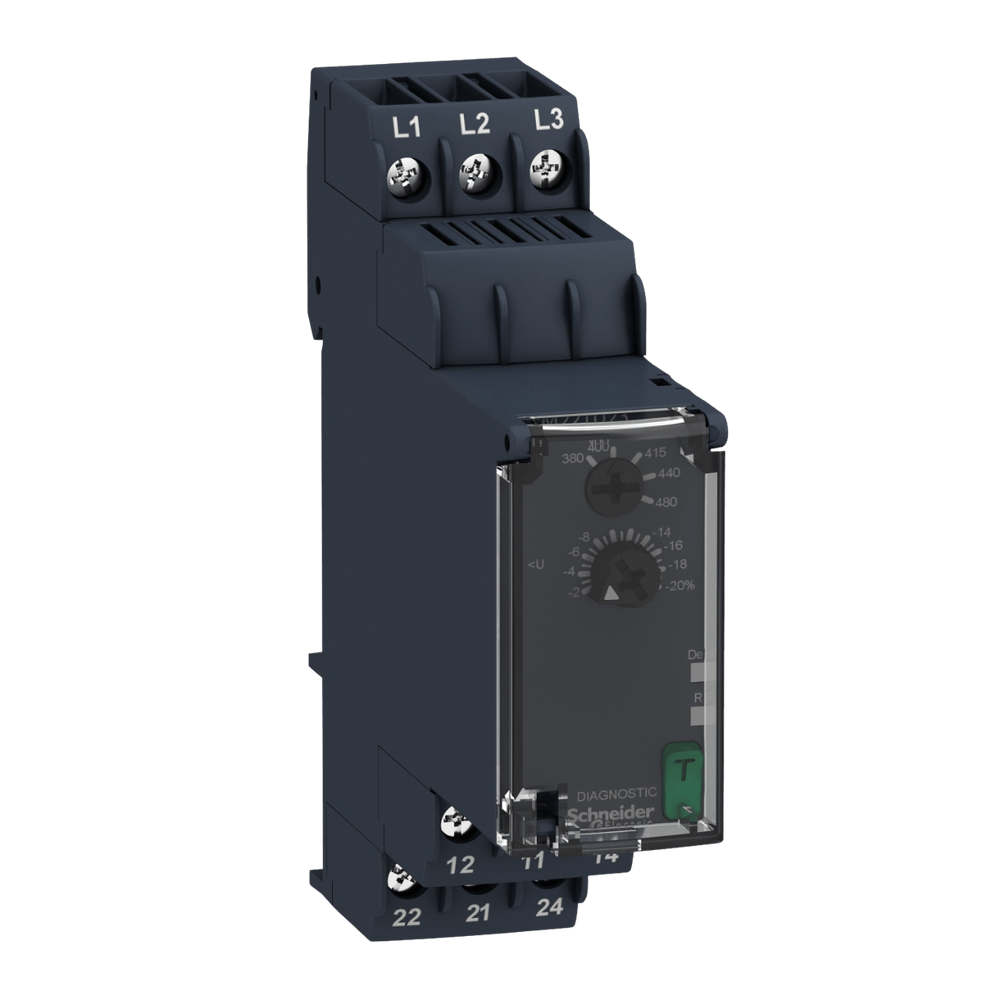

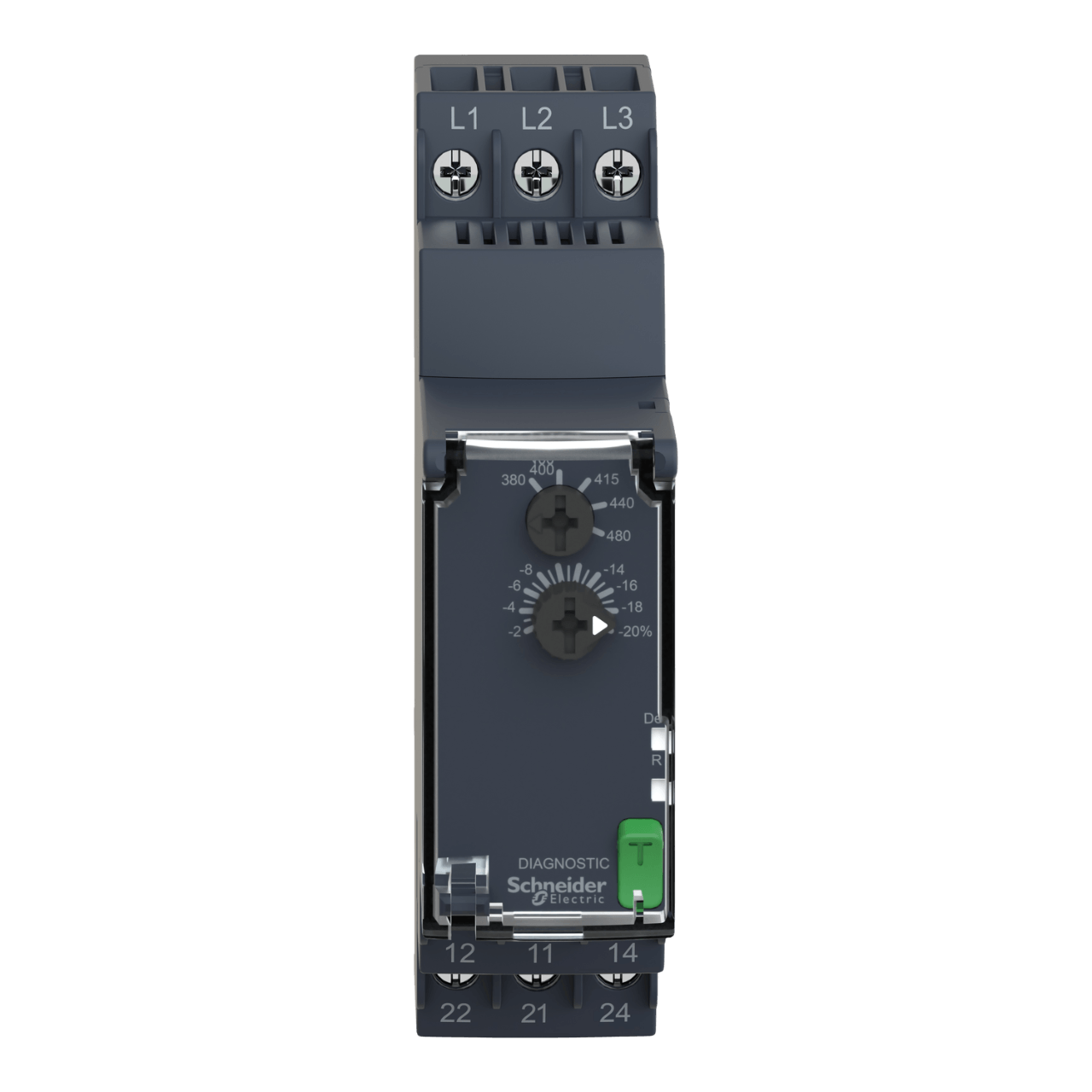

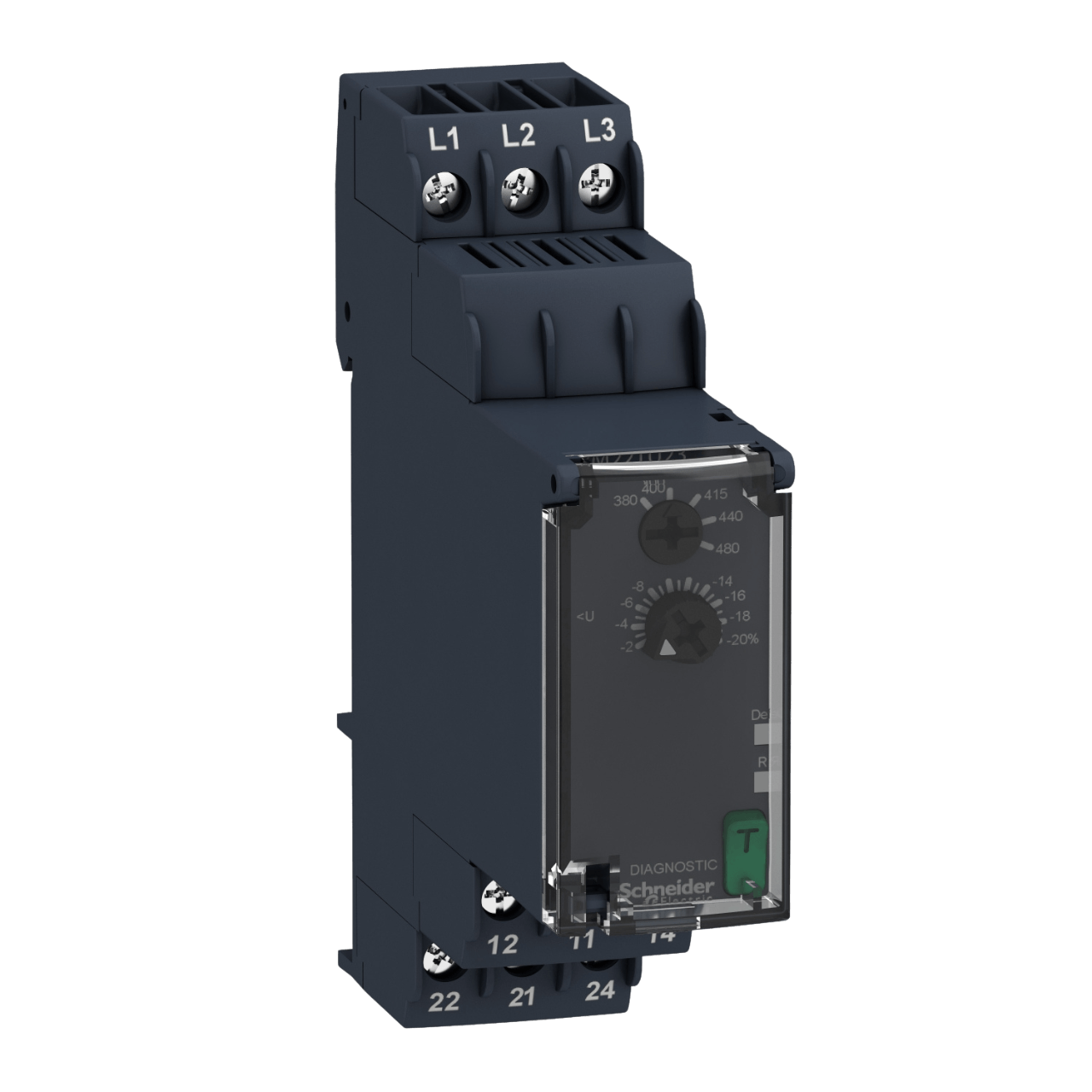

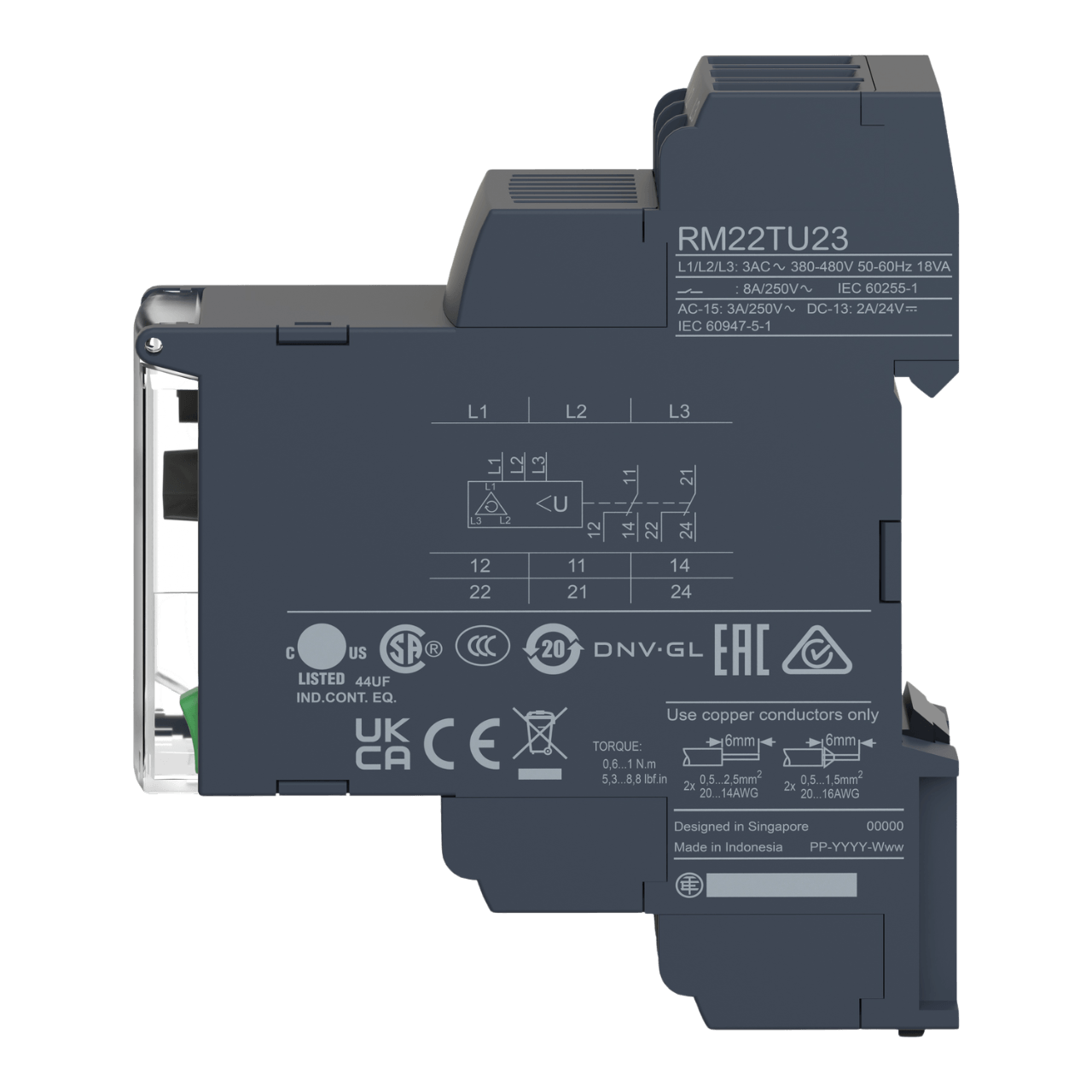

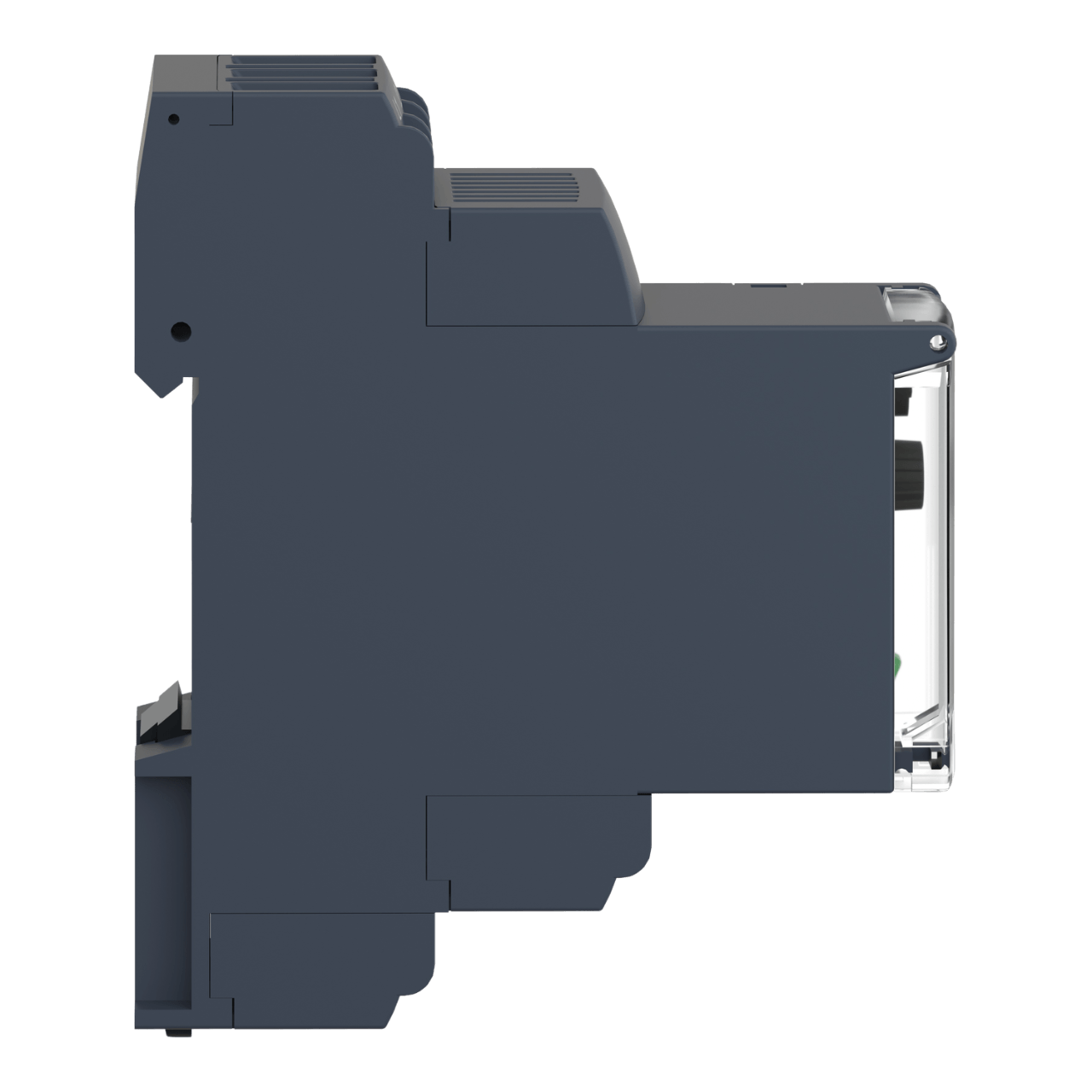

Relé de controle e medição de redes trifásicas, multifunção, 2NAF, 8A, 380...480VCA RM22TU23

O RM22TU23 é um relé de medição de redes trifásicas da linha Harmony RM22. Este relé modular multifuncional de controle de alimentação trifásico é ideal para monitoramento de valores elétricos em painéis de controle industriais e prediais. Aplica-se a um amplo tipo de aplicações de automação industrial, como içamento, embalagem, elevadores, têxteis, água. Possui um dos formatos mais finos do mercado, permitindo uma instalação fácil e flexível em trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 1 pólo. Também oferece tampa selável, ajustes simples e precisos com cortadores de parafuso. O produto monitora sua própria fonte de alimentação, quando a fonte de alimentação está anormal, o relé de saída é desenergizado. Controlador multifuncional para ampla escolha selecionada em sistemas automatizados lógicos cabeados, ideal para reforma de instalações antigas sem uso de CLP.

Linha de produto: Relés de Controle Zelio
Tipo de relé: Relé de controle
Tipo de produto ou componente: Relé de controle trifásico
Número de fases da rede: Trifásico
Relé: RM22TR

Parâmetros de monitoramento do relé:
Detecção de subtensão
Sequência de fase
Detecção de falha de fase

Tipo de atraso: Sem
Capacidade de comutação em VA: 2000 VA
Faixa de Medição: 380...480 V Tensão CA
Tipo e composição dos contatos: 2 F/A

Tempo de reset: 1500 ms na tensão máxima
Tensão de comutação máxima: 250 V CA
Corrente de comutação mínima: 10 mA a 5 V CC
Corrente de comutação máxima: 8 A CA
Tensão nominal de alimentação [Us]: CA/CC
Limites de tensão de alimentação: 304…576 V CA
Operating limits: - 20 % + 20 % Un
Potência Consumida (VA): 15 VA a 48 V CA 60 Hz
Limiar de detecção da tensão: < 100 V CA
Supply voltage frequency: 50..60 Hz +/- 10 %
Contatos de saída: 2 F/A
Definição da precisão do limiar de comutação: +/- 10 % da escala completa

Desvio do limite de comutação:
<= 0,056% por grau centígrado dependendo da temperatura ambiente admissível
<= 1 % dentro da faixa de tensão de alimentação

Definição da precisão do atraso horário: 10 P

Desvio de atraso:
<= 0,05% por grau centígrado dependendo da temperatura ambiente admissível
<= 1 % dentro da faixa de tensão de alimentação
Histerese: 2 % fixo de selecionável
Aumento de atraso na inicialização: 650 ms
Ciclo máximo de medição: 150 ms ciclo de medição como valor rms verdadeiro
Tensão de ajuste do limiar: 2...20% de Un selecionados
Intervalo de tensões: 380...480 V Fase Fase
Precisão de repetição: +/- 0,5 % para entrada e circuito de medição

Erro de medição:
< 1% ao longo de todo o intervalo com variação da tensão
< 0,05%/°C com variação da temperatura

Tempo de resposta: <= 300 ms

Categoria de sobretensão:
III conforming to IEC 60664-1
III conforming to UL 508

Resistência de isolamento: > 100 MOhm a 500 V CC conforme IEC 60255-27
Posição de montagem: Qualquer posição

LED de status de indicação:
LED (Amarelo) Relé ligado
LED (Verde) Ligar

*Imagem Meramente Ilustrativa
