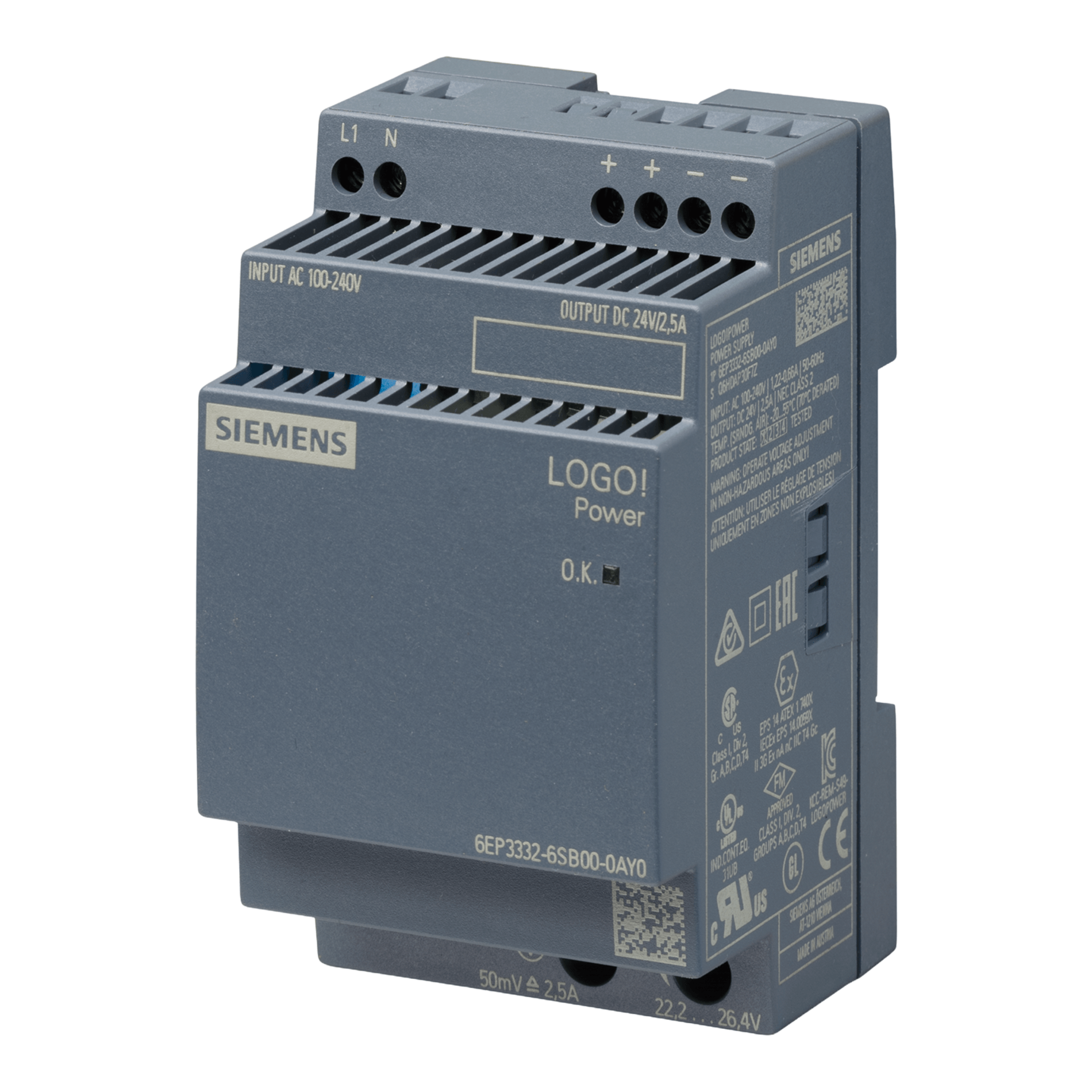

Fonte De Alimentação Logo 2.5A 24Vcc Cód. 6EP3332-6SB00-0AY0 – Siemens

Fonte De Alimentação Logo 2.5A 24Vcc Cód. 6EP3332-6SB00-0AY0 – Siemens

Especificações da Entrada e Saída
Entrada
Forma da Rede de Alimentação: Monofásica AC ou DC
Tensão de Alimentação em CA:
Valor Nominal Mínimo: 100 V
Valor Nominal Máximo: 240 V
Valor Inicial: 85 V
Valor Final: 264 V
Tensão de Entrada em CC: 110 ... 300 V
Capacidade de Sobrecarga com Sobretensão: 300 V CA por 1 s
Tempo de Ponte com Corrente de Saída em Caso de Falha: Mínimo 40 ms
Frequência de Rede:
50/60 Hz
47 ... 63 Hz
Corrente de Entrada:
Em 120 V: 1,22 A
Em 230 V: 0,66 A
Limitação de Corrente de Ligação (25 ºC): Máximo 52 A
Valor I²t Máximo: 3 A²·s
Dispositivo de Proteção Interno: Sim
Dispositivo de Proteção no Condutor de Entrada: Interruptor LS recomendado: a partir de 10 A (característica B) ou a partir de 6 A (característica C)
Saída
Curva da Tensão na Saída: Tensão contínua regulada isenta de potencial
Tensão de Saída em CC: Valor Nominal 24 V
Tensão de Saída Ajustável: 22,2 ... 26,4 V (ajuste via potenciómetro)
Tolerância Global Relativa da Tensão: 3 %
Precisão de Regulação Relativa da Tensão de Saída:
Oscilação Lenta da Tensão de Entrada: 0,1 %
Oscilação Lenta da Carga Ôhmica: 0,1 %
Ondulação Residual:
Máximo: 200 mV
Típica: 30 mV
Pico de Tensão:
Máximo: 300 mV
Típica: 50 mV
Especificações Técnicas
Indicação e Comportamento
Versão da Indicação para Funcionamento Normal: LED verde para tensão de saída OK
Comportamento da Tensão de Saída na Ligação: Nenhuma oscilação excessiva de Ua (Soft-Start)
Tempo de Atraso de Resposta Máximo: 0,5 s
Tempo de Elevação de Tensão da Tensão de Saída: Típica 100 ms
Corrente e Potência
Corrente de Saída:
Valor Nominal: 2,5 A
Amplitude Nominal: 0 ... 2,5 A; +55 ... +70 °C: Derating 2%/K
Potência Ativa Emitida: Típica 60 W
Comutação Paralela de Equipamentos: Sim, até 2 equipamentos
Eficiência e Perdas
Grau de Eficiência: 89,6 %
Potência de Perda:
Com Valor Nominal da Tensão de Saída: Típica 7 W
Na Marcha em Vazio: Máximo 0,3 W
Regulagem
Precisão de Regulação Relativa da Tensão de Saída:
Oscilação Rápida da Tensão de Entrada (+/- 15%): Típica 0,2 %
Mudança Brusca da Carga Ôhmica (10/90/10%): Típica 2 %
Tempo de Estabilização:
Mudança Brusca da Carga de 10% para 90%: Típica 1 ms
Mudança Brusca da Carga de 90% para 10%: Típica 1 ms
Proteção e Monitoramento
Proteção Contra Sobretensão: Sim, de acordo com EN 60950-1
Proteção à Prova de Curto-Circuito: Sim, característica da corrente constante
Típica: 3,2 A
Capacidade de Sobrecarga com Sobrecorrente:
Na Ligação: 150% Ia nominal, Típica 200 ms
Na Operação Normal: 150% Ia nominal, Típica 200 ms
Corrente de Curto-Circuito Permanente: Máximo 3,2 A
Segurança
Isolação Galvânica Entre Entrada e Saída: Sim
Classe de Proteção dos Equipamentos: Classe II (sem condutor de proteção)
Grau de Proteção: IP20
EMC
Normas para Emissão de Interferências: EN 55022 Classe B
Normas para Resistência Contra Interferência: EN 61000-6-2
Normas e Aprovações
Marcação CE: Sim
Aprovações UL e CSA: Sim
Licença de Construção Naval: Sim (vários organismos de classificação)
Declaração Ambiental de Produto: Sim
Condições Ambientais
Temperatura Ambiente Durante Operação: -25 ... +70 °C (convecção natural)
Temperatura Durante Transporte e Armazenamento: -40 ... +85 °C
Classe Climática: 3K3, 5 ... 95% sem condensação
Conexão e Dados Mecânicos
Versão da Conexão Elétrica: Ligação roscada
Entrada (L, N): 1 grampo de enroscar para 0,5... 2,5 mm²
Saída (+, -): 1 grampo de enroscar para 0,5... 2,5 mm²
Dimensões: 54 × 90 × 53 mm
Peso Líquido: 0,2 kg

* Imagem meramente ilustrativa
