Fonte De Alimentação Logo 4A 24Vcc Cód. 6EP3333-6SB00-0AY0 – Siemens

Fonte De Alimentação Logo 4A 24Vcc Cód. 6EP3333-6SB00-0AY0 – Siemens

Entrada
forma da rede de alimentação Monofásica AC ou DC
tensão de alimentação com CA
● valor nominal mínimo 100 V
● valor nominal máximo 240 V
● valor inicial 85 V
● valor final 264 V
tensão de entrada
● com CC 110 ... 300 V
versão da entrada entrada de longo alcance Si
capacidade de sobrecarga com sobretensão AC 300 V por 1 s
condições operacionais da pane da rede em ponte com Ue = 187 V
tempo de ponte com valor nominal da corrente de saída em
caso de falha de rede mínimo
40 ms
condições operacionais da pane da rede em ponte com Ue = 187 V
frequência de rede
● 1 valor nominal 50 Hz
● 2 valor nominal 60 Hz
frequência de rede 47 ... 63 Hz
corrente de entrada
● com valor nominal da tensão de entrada de 120 V 1,95 A
● com valor nominal da tensão de entrada de 230 V 0,97 A
limitação de corrente da corrente de ligação com 25 ºC máximo 31 A
valor I2t máximo 2,5 A²·s
versão do dispositivo de proteção interno
● no condutor de entrada da rede Interruptor LS recomendado: a partir de 10 A característica B ou a partir de 6 A
característica C
Saída
curva da tensão na saída tensão contínua regulada isenta de potencial
tensão de saída com CC valor nominal 24 V
tensão de saída
● na saída 1 com CC valor nominal 24 V
tolerância global relativa da tensão 3 %
exatidão de regulação relativa da tensão de saída
● com flutuação lenta da tensão de entrada 0,1 %
● com flutuação lenta da carga óhmica 0,1 %
ondulação residual
● máximo 200 mV
● típico 30 mV
pico de tensão
● máximo 300 mV
● típico 50 mV
tensão de saída ajustável 22,2 ... 26,4 V
função do produto tensão de saída é ajustável Si
tipo de ajuste da tensão de saída através do potenciómetro
versão da indicação para funcionamento normal LED verde para tensão de saída O. K.
comportamento der tensão de saída na ligação nenhuma oscilação excessiva de Ua (Soft-Start)
tempo de atraso de resposta máximo 0,5 s
tempo de subida da tensão da tensão de saída
● típico 100 ms
corrente de saída
● valor nominal 4 A
● amplitude nominal 0 ... 4 A; +55 ... +70 °C: Derating 2%/K
potência ativa emitida típico 96 W
característica do produto
● comutação paralela de equipamentos Si
número de equipamentos ligados em paralelo para aumento da
potência
2
Eficiência
grau de eficiência [%] 89,1 %
potência de perda [W]
● no valor nominal da tensão de saída com valor nominal
da corrente de saída típico
11,7 W
● na marcha em vazio máximo 0,3 W

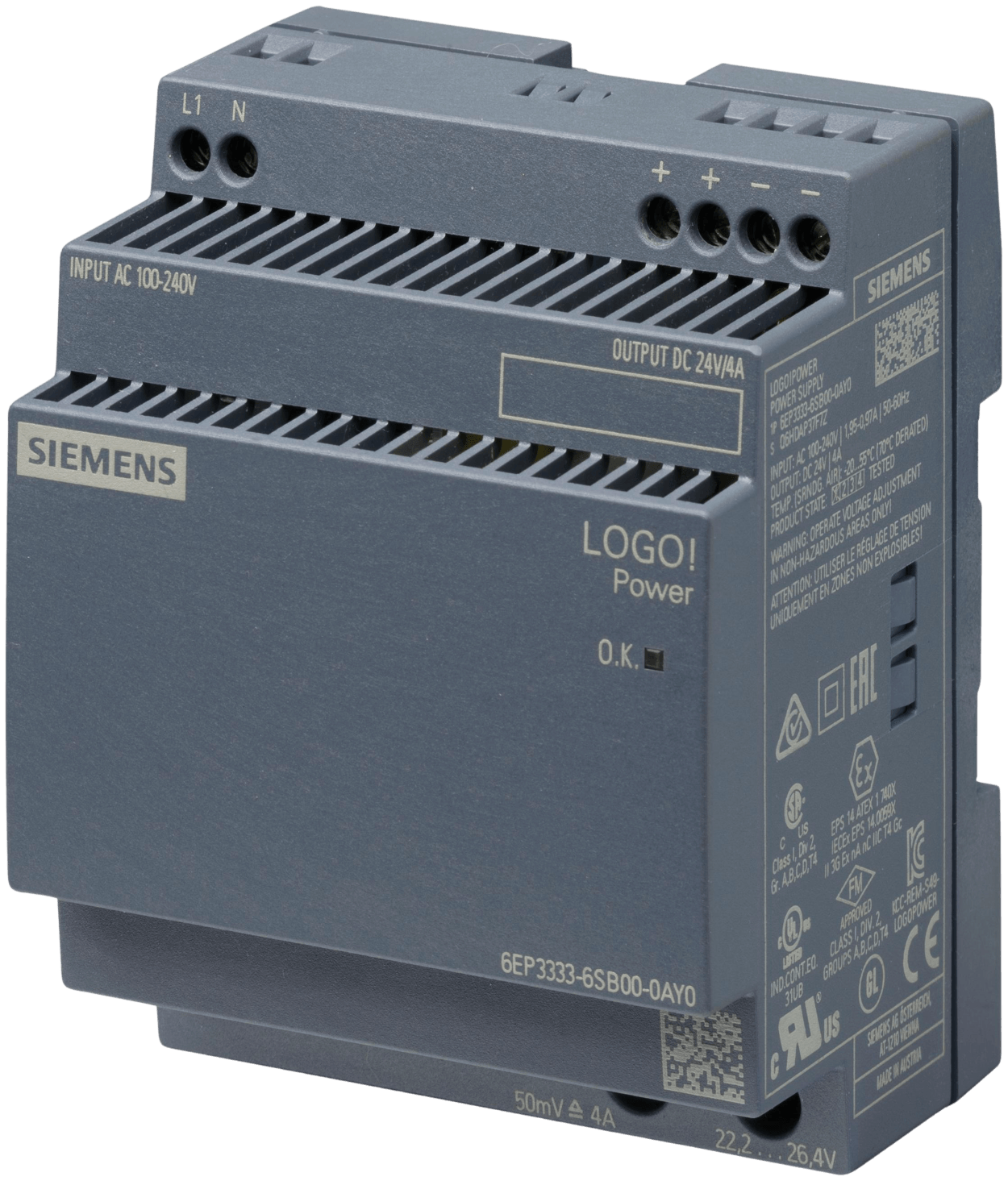

* Imagem meramente ilustrativas
