Rele Proteção Sobrecorrente Cód. 7SR1004-3KB20-2CA0 – Siemens

Rele Proteção Sobrecorrente Cód. 7SR1004-3KB20-2CA0 – Siemens

Relé de sobrecorrente ARGUS Direcional, caixa moldada tamanho 4, 4 TC, 3 TP, 10 LEDs, 9 entradas binárias/ 6 saídas binárias Entrada de medição: 1/5 A, 50/60 Hz, 63,5/110 V Tensão auxiliar: 60 a 240 V CA/CC, limite de entrada binária 88 V CA/CC Tampa de plástico com 1 botão de pressão para teste/reset Comunicação: porta frontal: USB e traseira: RS485 com suporte a IEC 60870-5-103 ou MODBUS RTU ou DNP 3.0. Painel frontal: com botões de pressão de controle do disjuntor Função de proteção: versão padrão

Detalhes do produto
Característica do produto / revestimento conformal Não
Número de teclas de função 7
Número de LEDs 10

Modelo
Design do produto Relé de sobrecorrente direcional

Funções do produto
Tipo de detecção de valor medido / de valor medido operacional / padrão Sim
Tipo de detecção de valor medido / expandido / valores mín./máx., valores médios Não
Estatísticas de comutação Sim
Monitoramento de disjuntor Sim
Editor de recursos/lógica do produto Sim
Controlar Sim
Gravação de falhas para sinais analógicos e digitais Sim
Registrador de sequência de eventos Sim
Monitoramento Sim
Número de conjuntos de parâmetros 4
Troca de conjunto de parâmetros Sim

Funções de proteção
Disparo tripolar Sim
Proteção contra subcorrente (ANSI 37) Sim
Proteção contra desequilíbrio (ANSI 46) Sim
Sistema de sequência negativa de proteção de sobrecorrente-tempo (ANSI 46) Sim
Proteção contra sobrecarga térmica (ANSI 49) Sim
Proteção de sobrecorrente de tempo definido (ANSI 50/50N) Sim
Proteção de corrente de aterramento sensível (ANSI 50Ns) Não
Proteção contra falha do disjuntor (ANSI 50BF) Sim
Proteção de sobrecorrente dependente de tempo (ANSI 51/51N) Sim
Mudança de valor de resposta dinâmica (ANSI 51C) Sim
Supervisão de circuito de disparo (ANSI 74TC) Sim
Religamento automático (ANSI 79) Não
Bloqueio de fechamento (ANSI 86) Sim
Detecção de corrente de partida Sim
Iniciação de viagem externa Sim

Tensão de alimentação
Tensão de alimentação / em CA 60 ... 240 V
Tensão de alimentação / em CC 60 ... 240 V
Tipo de voltagem / da tensão de alimentação CA/CC

Entradas / Saídas
Número de entradas digitais / máximo 9
Número de saídas digitais / incl. contato de sinalização / máximo 6
Número de entradas de corrente / máximo 4

Comunicação
Componente do produto / interface operacional (na parte frontal) Sim
Protocolo / é suportado / IEC 60870-5-103 Sim
Protocolo / é suportado / Modbus RTU escravo Sim
Protocolo / é suportado / DNP 3, serial Sim

Sincronização de tempo
Tipo de sincronização de tempo BI/Canal de Comunicação

Design mecânico
Largura 105 milímetros
Altura 185 milímetros
Profundidade 186 milímetros
Tamanho do quadro do gabinete E4 (4U de altura)
Design da tela LCD retroiluminado de 20 caracteres x 4 linhas
Componente do produto / com capa protetora Sim
Característica do produto / blocos de terminais plug-in Sim

Condições ambientais
Temperatura ambiente / durante a operação -10 ... +60 °C

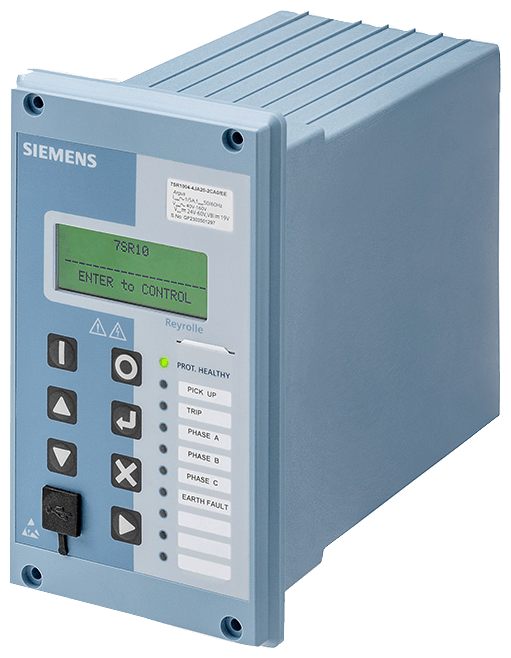

* Imagem meramente ilustrativas
