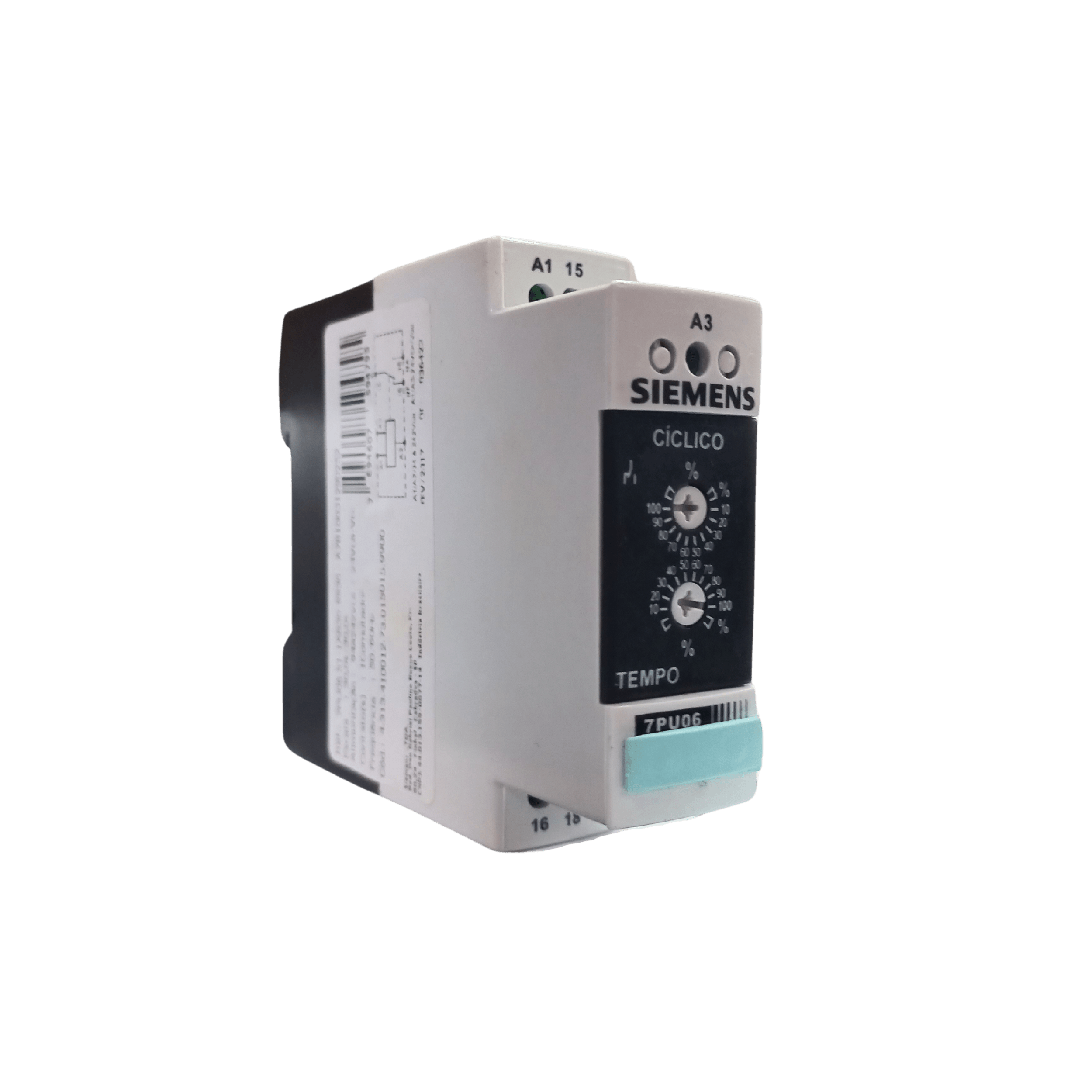

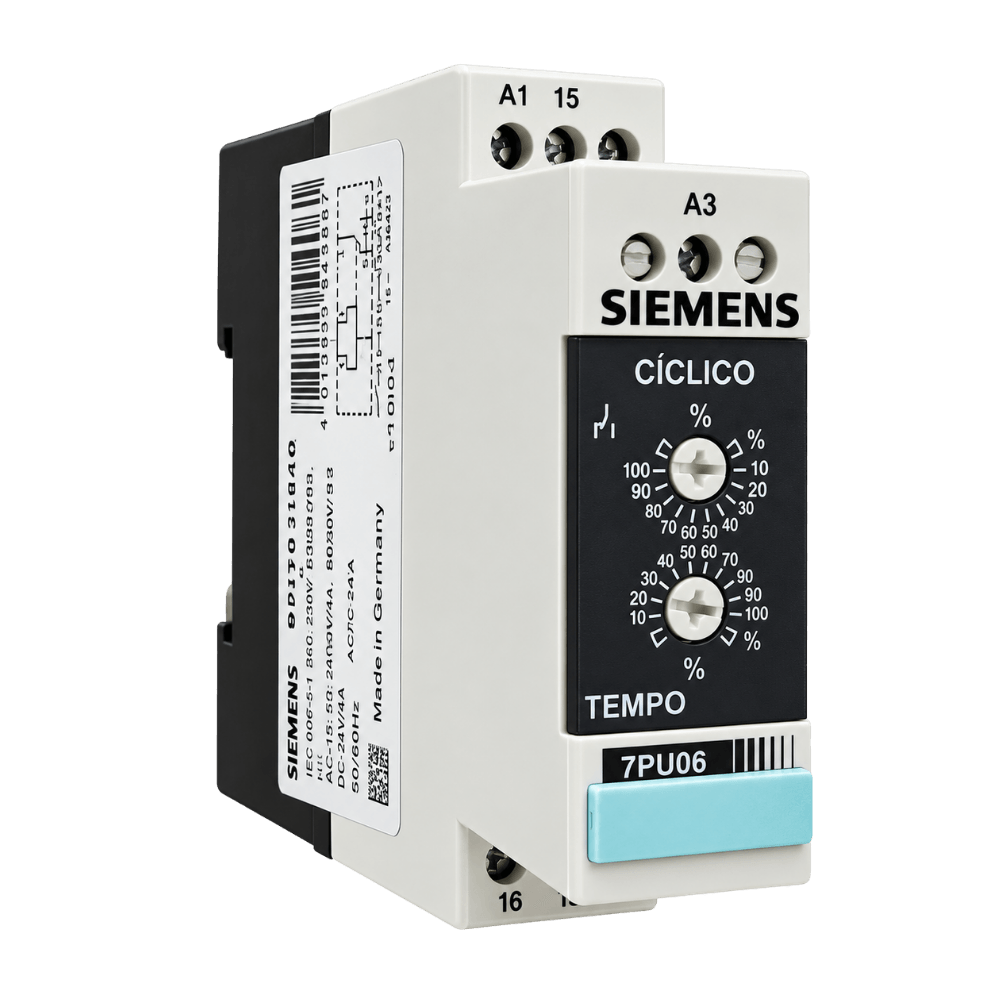

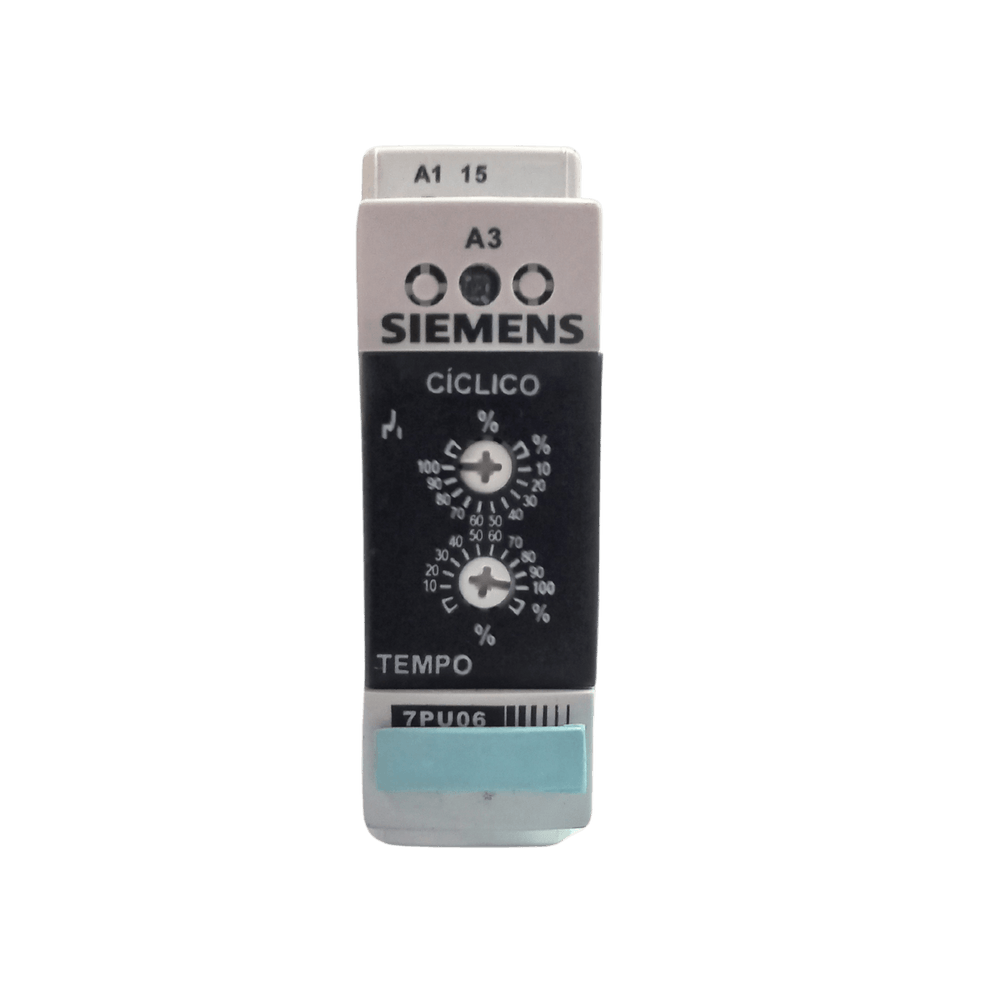

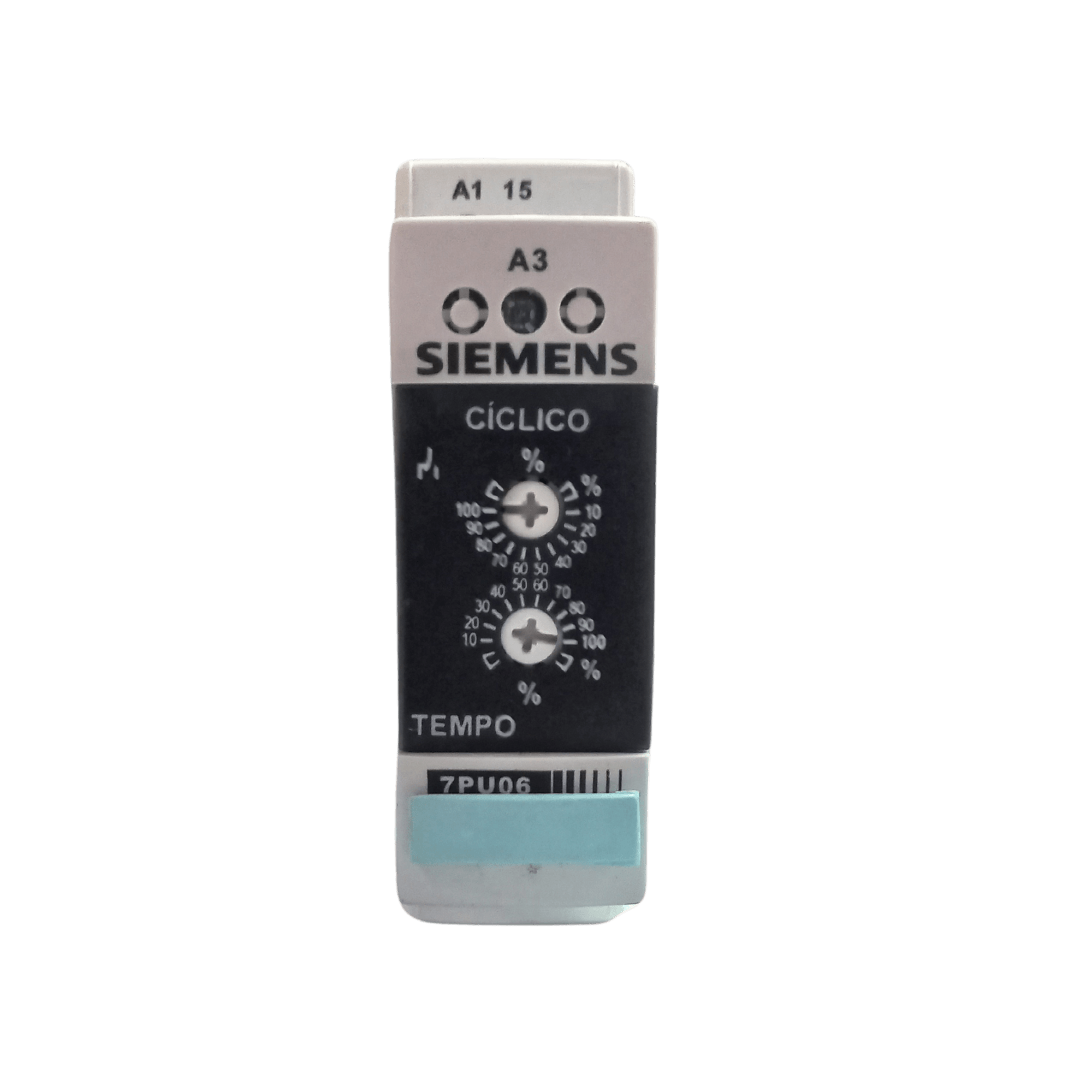

Rele Temporizador Eletrônico Cíclico 30s 94/242Vca+24Vca/cc 1 Comutador Cód. 7PU0651-1AB30-SS30 – Siemens

Rele Temporizador Eletrônico Cíclico 30s 94/242Vca+24Vca/cc 1 Comutador Cód. 7PU0651-1AB30-SS30 – Siemens

Dispositivo para acionamento/desacionamento elétrico de processos em função de tempos pré-selecionados. Por ser um equipamento microcontrolado, possui excelente precisão e repetibilidade de operação. Seu ciclo é composto por dois tempos selecionáveis (T1 e T2), que se alternam e
comutam o estado dos contatos de saída.

Aplicação: É muito utilizado em sistemas de controle cíclicos industriais, aplicados em comandos, automação e sincronismo industrial, entre outras diversas aplicações em processos cíclicos temporizados.

7PU06 51/52- (Cíclico): Ao energizar o Aparelho, inicia-se a temporização pré- elecionada na 1ª escala. Decorrido este tempo, o relé arma e fecha os contatos COMUM e NA. Inicia-se a temporização pré-selecionada na 2ª escala. Decorrido este tempo o relé desarma, inicia-se então um novo ciclo até que o relé seja desenergizado. As escalas de tempo podem ser iguais ou combinadas (ex.: minuto/minuto; segunda/minuto; hora/minuto e etc...).

Tolerância de Alimentação: -15 a +10% (Fonte Linear)
Frequência: +50/60Hz (5%)
Consumo Máximo: 50mA (1R)
Precisão de Escala: ±5% F.E. (a 25°C)
Precisão de Repetibilidade: ±1% do ponto
Número de Contatos: 1R (1SPDT )
Corrente Máxima nos Contatos: Vca = 5A - 250Vca (cosφ = 1), carga indutiva
Intervalo de Comut. dos Contatos: 5 < At < 20ms
Tempo para Reset: >500ms
Umidade Relativa: 45 a 85% (sem condensação)
Temp. Armaz. e Operação: 0 a 50°C
Material da Caixа: ABS V0 auto-extinguível
Resistência de Isolação: >50ΜΩ / 500Vcc
Tensão de Isolação: 1500Vrms / 1minuto
Grau de Proteção: Invólucro = IP-51; Terminais = IP-10, conforme IEC-144 e DIN 40.050

*Imagem Meramente Ilustrativa
