Rele Controlador Temperatura 300°C 100-240Vca Cód. M72HRRJ3 – Coel

Rele Controlador Temperatura 300°C 100-240Vca Cód. M72HRRJ3 – Coel

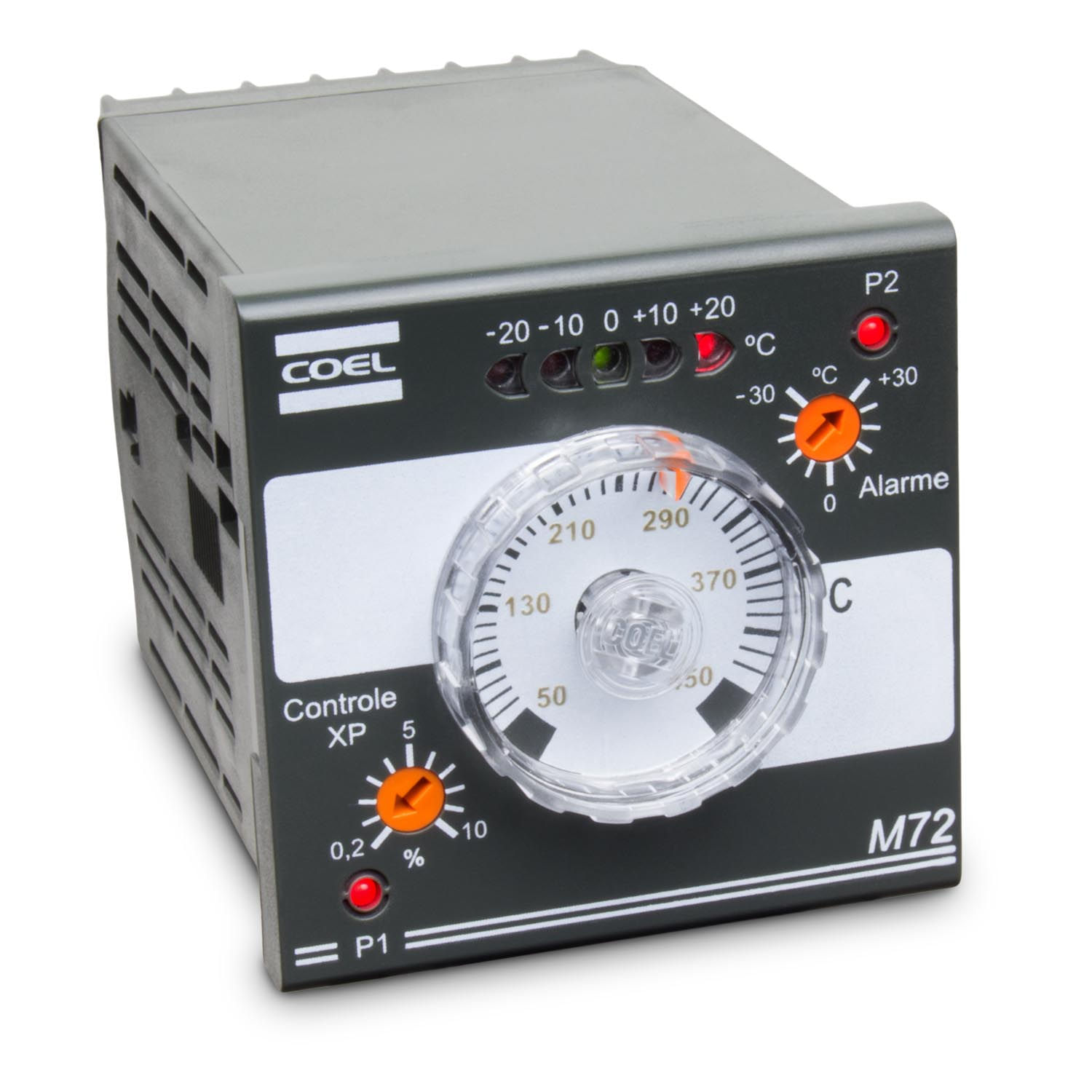

Controlador de temperatura analógico M72 é versátil e de fácil utilização. Trabalha com sinal de entrada de termoelementos tipo J, K ou termoresistência PT100 (especificar). A temperatura do processo é controlada por uma saída a relé com tipo de controle Proporcional (P) ou ON-OFF (selecionado por chave). Também possui uma saída para alarme de alta temperatura.

Aplicações: Banho Maria, Datadores, Empacotadoras, Ensacadoras, Estufas, Fornos, Máquinas para Calçados, Prensas, Secadores, Seladoras

- Entrada para sensores J, K ou Pt100.
- Várias escalas disponíveis.
- Controle ON-OFF ou P (selecionado por chave).
- Saída de controle a relé (SPDT).
- Proteção contra ruptura do sensor.
- Possui um alarme relativo ao Set Point, com saída a relé.
- Alimentação 100 a 240 Vca

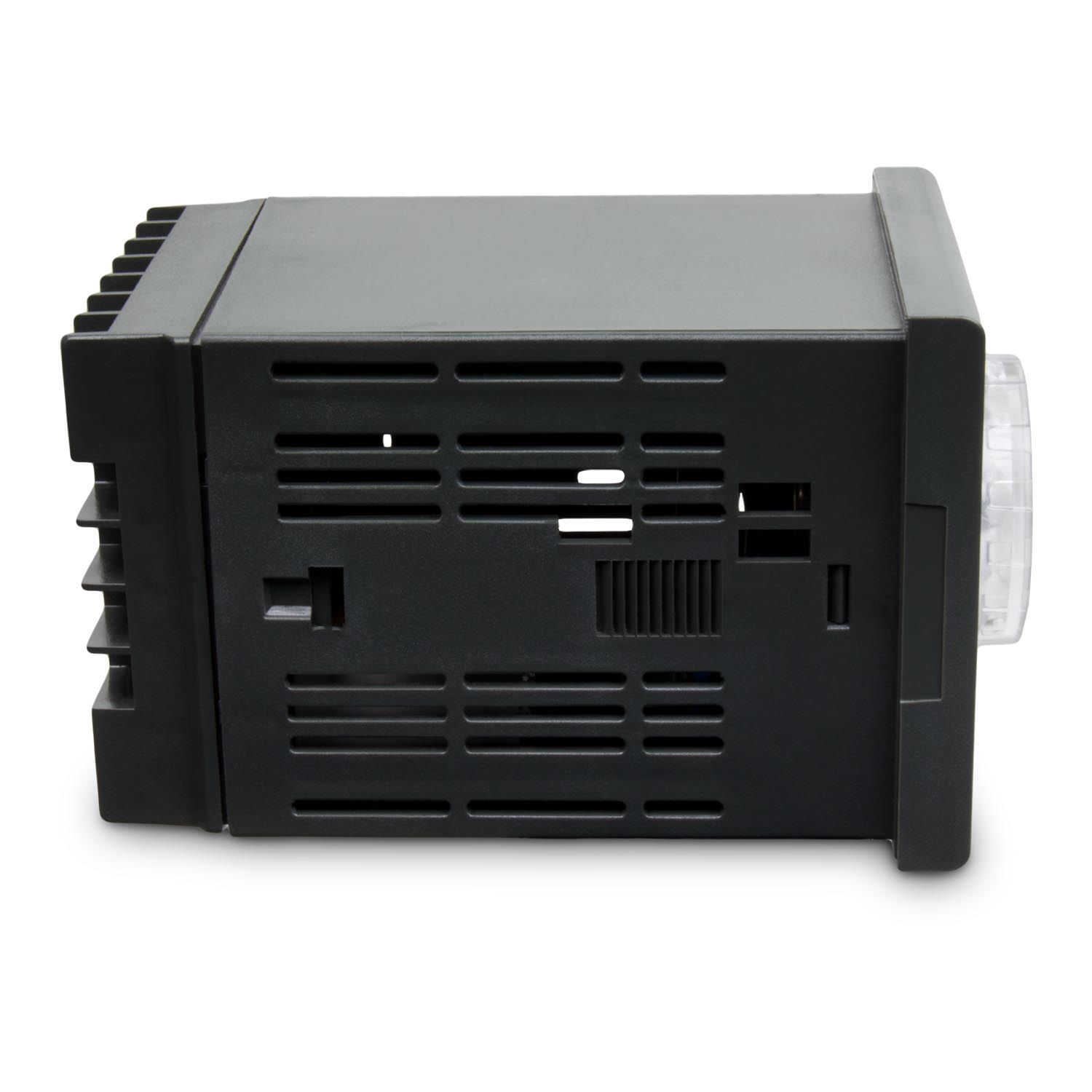

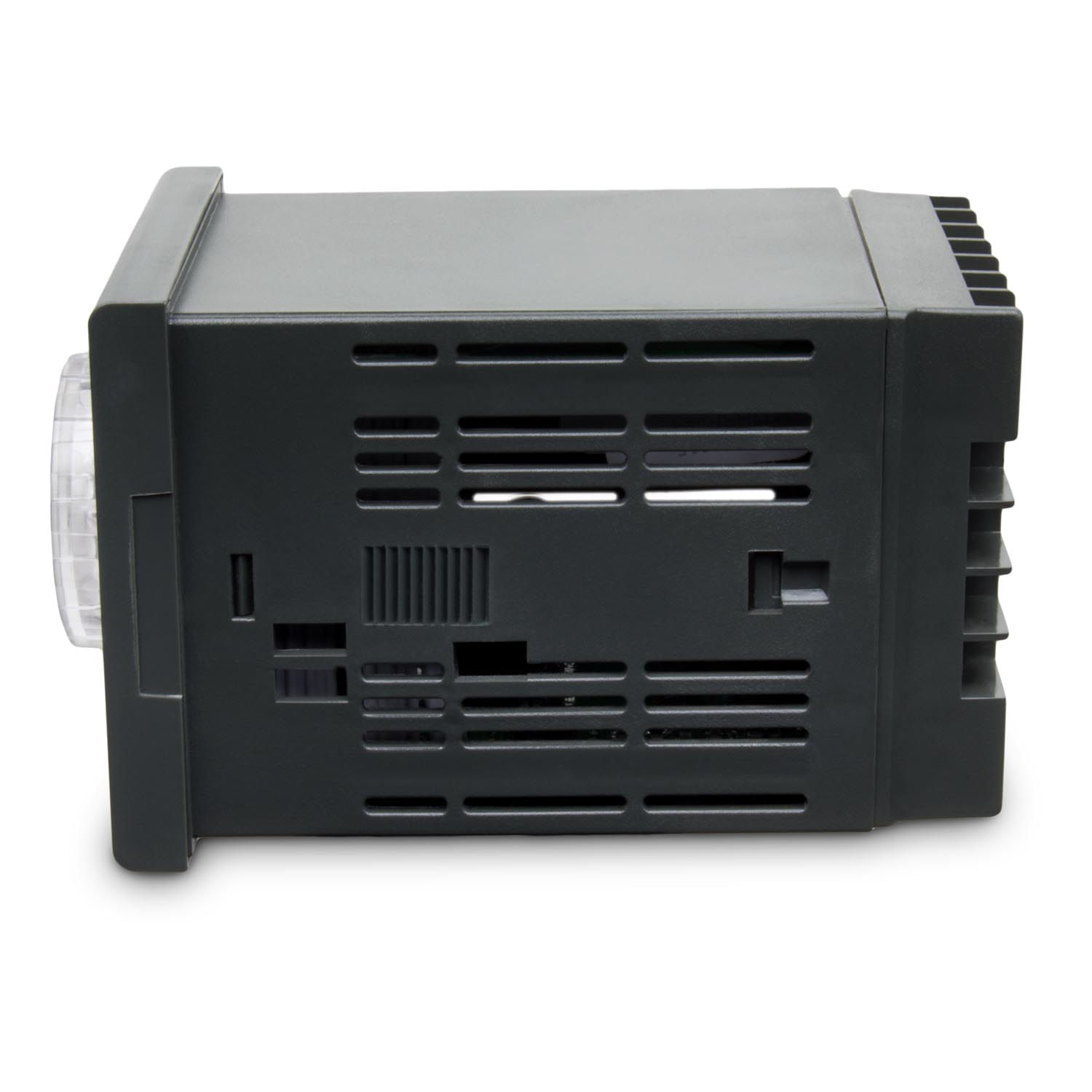

- Instalação em porta de painel, caixa plug-in em ABS V0 padrão DIN 72 x 72 mm.

Alimentação: 100 a 240 Vca
Frequencia da rede: 48 a 62Hz
Consumo aproximado: 3,55VA
Temperatura Ambiente de operação: 0 a 50°C
Temperatura Ambiente de armazenamento: -10 a 60°C
Umidade relativa do Ar: 35 a 85% (não condensado)
Precisão: 2% do fundo da escala
Exatidão da escala: 2% do fundo da escala
Sensores:
termoelemento: J ou K
termoresistência: PT100
Escala:
0 a 300°C (J ou PT100)
100 a 1200 (K)
Controle: Lógica: Aquecimento / Tipo: P ou On-Off
Saída de controle: Relé SPDT 8A@ 250Vca cos=1
Alarme:
Relé SPDT 8A@250Vca cos=1
Histerese: fixa em 2°C
Faixa de Ajuste: -30 a +30°C em relação ao Set Point – lógica direta

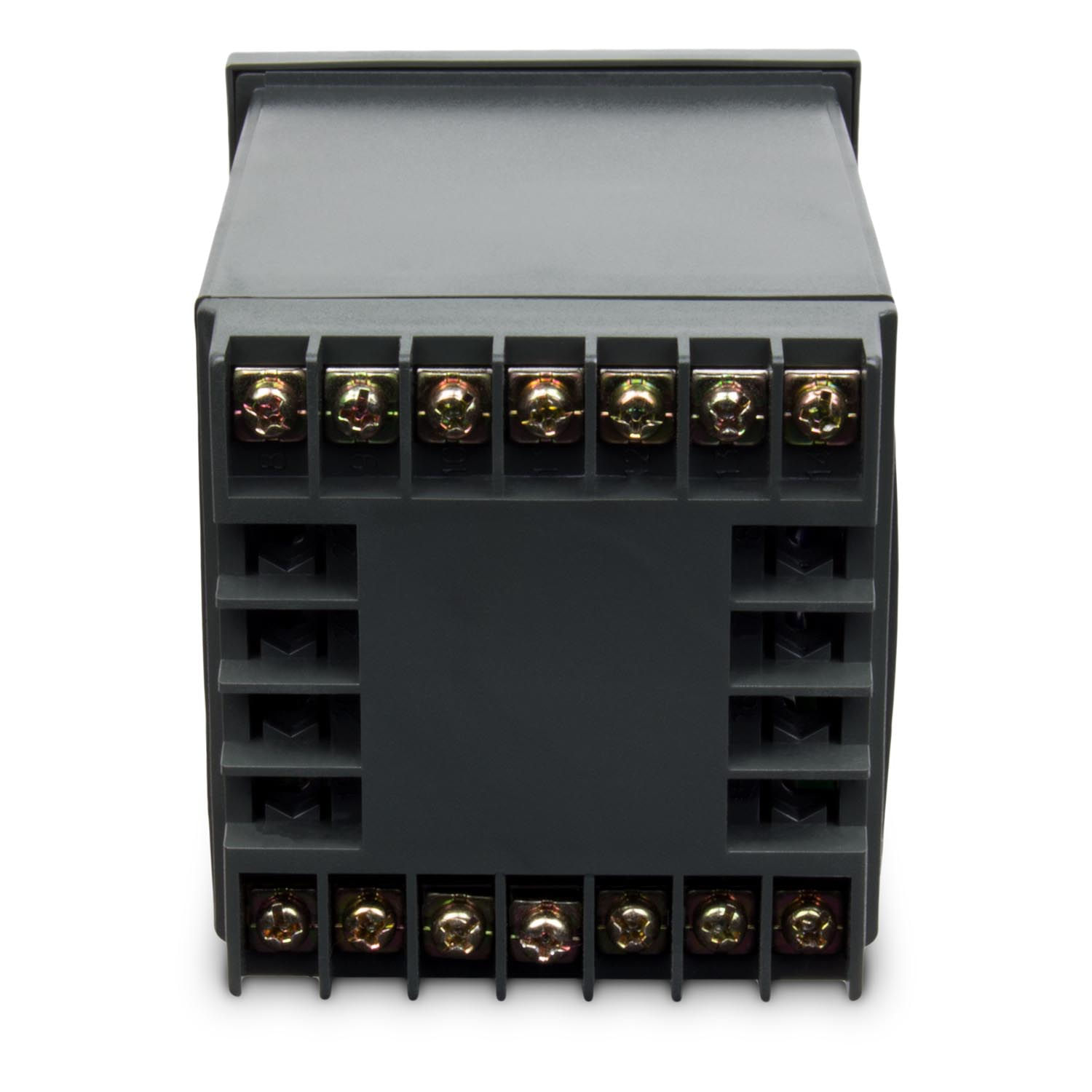

Conexões: terminais parafuso

*Imagem Meramente Ilustrativa
