Sensor Indutivo Saliente 15mm 15-250Vca 1NA IFL 15-30-10T Rosca M30 Saída Cabo 2 Fios Cód. 164104 – Ace Schmersal

Sensor De Proximidade Indutivo Saliente 15mm 15-250Vca/cc 2 Fios 1NA IFL 15-30-10T Rosca M30 Saída Cabo Cód. 164104 – Ace Schmersal

Propriedades globais
Instruções: DIN VDE 0660-208 / EN IEC 60947-5-2
Forma construtiva do compartimento: Cilindo, rosca
Condição de instalação (mecânico): não nivelado
Material do invólucro: Latão
Material do revestimento do compartimento : niquelado
Área ativa: Plástico
Material das porcas: Latão
Peso bruto: 200 g

Propriedades globais - Características
Indicação integrada, estado: Sim
Revestimento de cabo : Sim
Número dos fios condutores: 2

Dados mecânicos
Binário de aperto das porcas, máximo: 30 Nm

Dados mecânicos - Distâncias de comutação
Distância do interruptor: 15 mm
Nota (distância do interruptor): Todas as distâncias de comutação estão em conformidade com a norma EN IEC 60947-5-2.

Dados mecânicos - dimensões
Comprimento do cabo: 2 m
Conexão, conector: Cabo H03VV-F
Número dos fios condutores: 2
Seção do cabo/fio: 0,5 mm2
Material do manto do cabo: PVC

Dados mecânicos - dimensões
Rosca ISO do sensor: M30
Abertura da chave: 36 SW
Comprimento do sensor: 100 mm

Ambiente
Tipo de proteção: IP67
Temperatura ambiente: -25 ... +70 °C
Resistência a vibrações conforme EN 60068-2-6: 10 … 55 Hz, amplitude 1 mm
Resistência a impactos: 30 g / 11 ms
Classe de proteção: II

Ambiente - Parâmetros de isolamento
Medição da rigidez dielétrica da tensão máxima: 4 kV

Dados elétricos
Frequência nominal de alimentação, mínimo: 45 Hz
Frequência nominal de alimentação, máximo: 65 Hz
Tensão de operação: 15 ... 250 VCA/CC
Tipo de intervalo de tensão: AC
Corrente mínima de operação: 10 mA
Medição da tensão de operação: 15 ... 250 VCA
Corrente operacional nominal: 500 mA
Elemento de comutação: Contato normalmente aberto (NA)
Circuito de proteção, integrado: proteção contra interferência indutiva
Frequência de comutação, aprox.: 10 Hz

Dados elétricos, Saída digital
Queda de tensão Ud, máximo: 4,5V
Potência para uma queda de tensão Ud: 0,5 A
Versão: Fio duplo
Corrente residual: 1 mA

Indicação de Estado
Orientação (Indicação integrada, estado): LED amarela indica

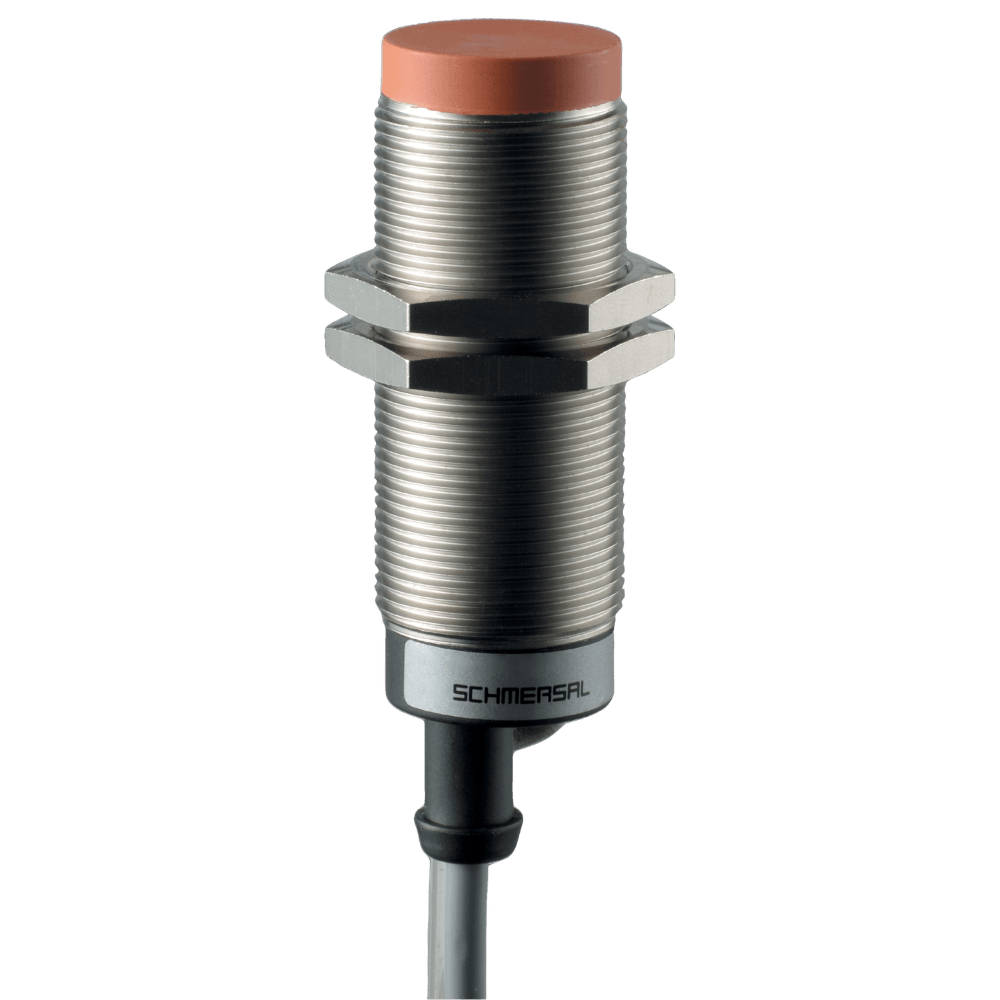

*Imagem meramente Ilustrativa
