Sensor Indutivo Saliente 15mm 10-30Vcc 1NA IFL 15-30M-10ST1P Rosca M30 Saída Conector 3 Fios PNP Cód. 171113 – Ace Schmersal

Sensor De Proximidade Indutivo Saliente 15mm 10-30Vcc 3 Fios 1NA IFL 15-30M-10ST1P Rosca M30 Saída Conector Cód. 171113 – Ace Schmersal

Propriedades globais
Instruções: DIN VDE 0660-208 / EN IEC 60947-5-2
Forma construtiva do compartimento: Cilindo, rosca
Condição de instalação (mecânico): não nivelado
Material do invólucro: Latão
Material do revestimento do compartimento : niquelado
Área ativa: Plástico
Material das porcas: Latão
Peso bruto: 106 g

Propriedades globais - Características
Indicação integrada, estado: Sim
Revestimento de cabo : Não
Número dos fios condutores: 3

Dados mecânicos
Binário de aperto das porcas, máximo: 30 Nm

Dados mecânicos - Distâncias de comutação
Distância do interruptor: 15 mm
Nota (distância do interruptor): Todas as distâncias de comutação estão em conformidade com a norma EN IEC 60947-5-2.

Dados mecânicos - dimensões
Comprimento do cabo: 2 m
Conexão, conector: Conector M12

Dados mecânicos - dimensões
Rosca ISO do sensor: M30
Abertura da chave: 36 SW
Comprimento do sensor: 51 mm

Ambiente
Tipo de proteção: IP67
Temperatura ambiente: -25 ... +70 °C
Resistência a vibrações conforme EN 60068-2-6: 10 … 55 Hz, amplitude 1 mm
Resistência a impactos: 30 g / 11 ms
Classe de proteção: II

Dados elétricos
Tensão de operação: 10 ... 30 VDC
Tipo de intervalo de tensão: DC
Corrente de circuito aberto I0, típico : 3,5 mA
Medição da tensão de operação: 10 ... 30 VDC
Corrente operacional nominal: 200 mA
Elemento de comutação: Contato normalmente aberto (NA)
Circuito de proteção, integrado: proteção contra interferência indutiva / proteção contra inversão de polaridade / Proteção contra sobrecarga / Proteção contra curto-circuito
Frequência de comutação, aprox.: 100 Hz

Dados elétricos, Saída digital
Queda de tensão Ud, máximo: 1,2V
Potência para uma queda de tensão Ud: 0,2 A
Versão: comutação p

Indicação de Estado
Orientação (Indicação integrada, estado): LED amarela indica

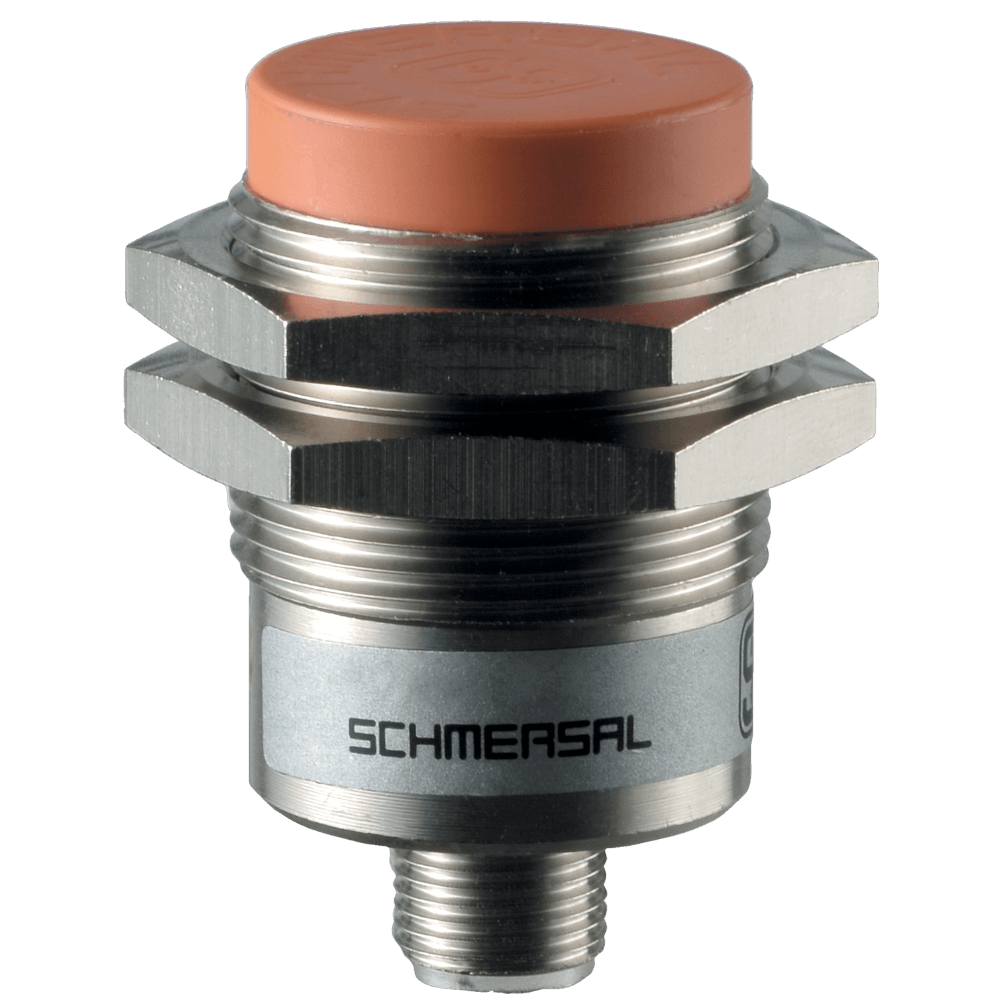

*Imagem meramente Ilustrativa
