Soft Starter 170A 208-600Vca 110V Cód. ATS22C17S6U – Schneider

Soft starter para motor assíncrono, Altistart 22, controle 110V, 208 a 575V, 50 a 150cv

Este soft starter Altistart 22 pode alimentar motores assíncronos trifásicos conectados à rede elétrica. Possui uma potência nominal de 170 A, potência nominal de 50 HP a 150 HP e tensão nominal de 230 V a 575 V CA. Foi projetado para máquinas simples e complexas, como bombas centrífugas e de pistão, ventiladores, compressores de parafuso e equipamentos de movimentação de materiais. Seu formato compacto aumenta a versatilidade; permite a montagem em chassis de qualquer tipo de máquina. Possui um bypass integrado, que reduz o ruído e diminui a dissipação de calor. A compatibilidade com o software SoMove permite a fácil transferência de configurações e ajustes, o que significa que peças de reposição podem ser instaladas rapidamente. Proporciona partida suave para suas máquinas, evitando tensões mecânicas e prolongando sua vida útil.

Linha de produto: Altistart 22
Tipo de produto ou componente: Acionador suave
Destino do produto: Motores assíncronos
Aplicação específica do produto: Bombas e ventiladores
Nome do componente: ATS22
Número de fases da rede: Trifásico
Tensão nominal de alimentação [Us]: 208...600 V - 15...10%

Classificação de potência máxima em cavalos:
125 cv 460 V
150 cv 575 V
50 cv 208 V
60 cv 230 V

Corrente definida de fábrica: 156 A
Dissipação de alimentação em W: 91 W para aplicações padrão
Categoria de uso: CA -53A
Tipo de início: Iniciar com controle de torque (corrente limitada a 3.5 In)
Classificação inicial IcL: 170 A of ligação na linha de alimentação do motor para aplicações padrão
Grau de proteção IP: IP00

Tipo de montagem: Com dissipador
Função disponível: Derivação interna
Limites de tensão de alimentação: 177…660 V
Frequência de alimentação: 50..60 Hz - 10...10 %
Frequência da rede: 45...66 Hz
Conexão do dispositivo: Na linha de alimentação do motor
Tensão de circuito de controle: 110 V - 15...10% 50/60 Hz
Consumo do circuito de controle: 20 W
Número de saída digital: 2

Tipo de saída digital:
Saídas de relé R1 230 V em funcionamento, alarme, disparo, parado, não parado, inciando, pronto F/A
Saídas de relé R2 230 V em funcionamento, alarme, disparo, parado, não parado, inciando, pronto F/A

Corrente de comutação mínima: 100 mA a 12 V CC (saídas de relé)

Corrente de comutação máxima:
5 A 250 V CA resistivo 1 saídas de relé
5 A 30 V CC resistivo 1 saídas de relé
2 A 250 V CA indutivo 0,4 20 ms saídas de relé
2 A 30 V CC indutivo 7 ms saídas de relé

Número de entrada digital: 3
Tipo de entrada digital: (LI1, LI2, LI3 lógica, 5 mA 4.3 kOhm
Tensão de entrada digital: 24 V <= 30 V
Lógica de entrada digital: Lógica positiva LI1, LI2, LI3 no Estado 0: < 5 V e <= 2 mA no Estado 1: > 11 V, >= 5 mA
Corrente de saída: 0,4...1 Icl ajustável
Entrada de sonda PTC: 750 Ohm
Protocolo da porta de comunicação: Modbus
Tipo de conector: 1 RJ45
Ligação para comunicação de dados: Série
Meio físico: Multidrop RS485
Taxa de transmissão: 4800, 9600 ou 19200 bps
Dispositivo instalado: 31

Tipo de proteção:
Falha de fase: linha
Proteção térmica: motor
Proteção térmica: acionador

gravação: CE
Tipo de resfriamento: Convecção forçada
Posição de operação: Vertical +/- 10 graus
Altura: 356 mm
Largura: 150 mm
Profundidade: 229,5 mm
Peso líquido: 18 kg

Motor Power Range AC-3
30…50 kW a 200…240 V trifásico
55…100 kW a 380…440 V trifásico

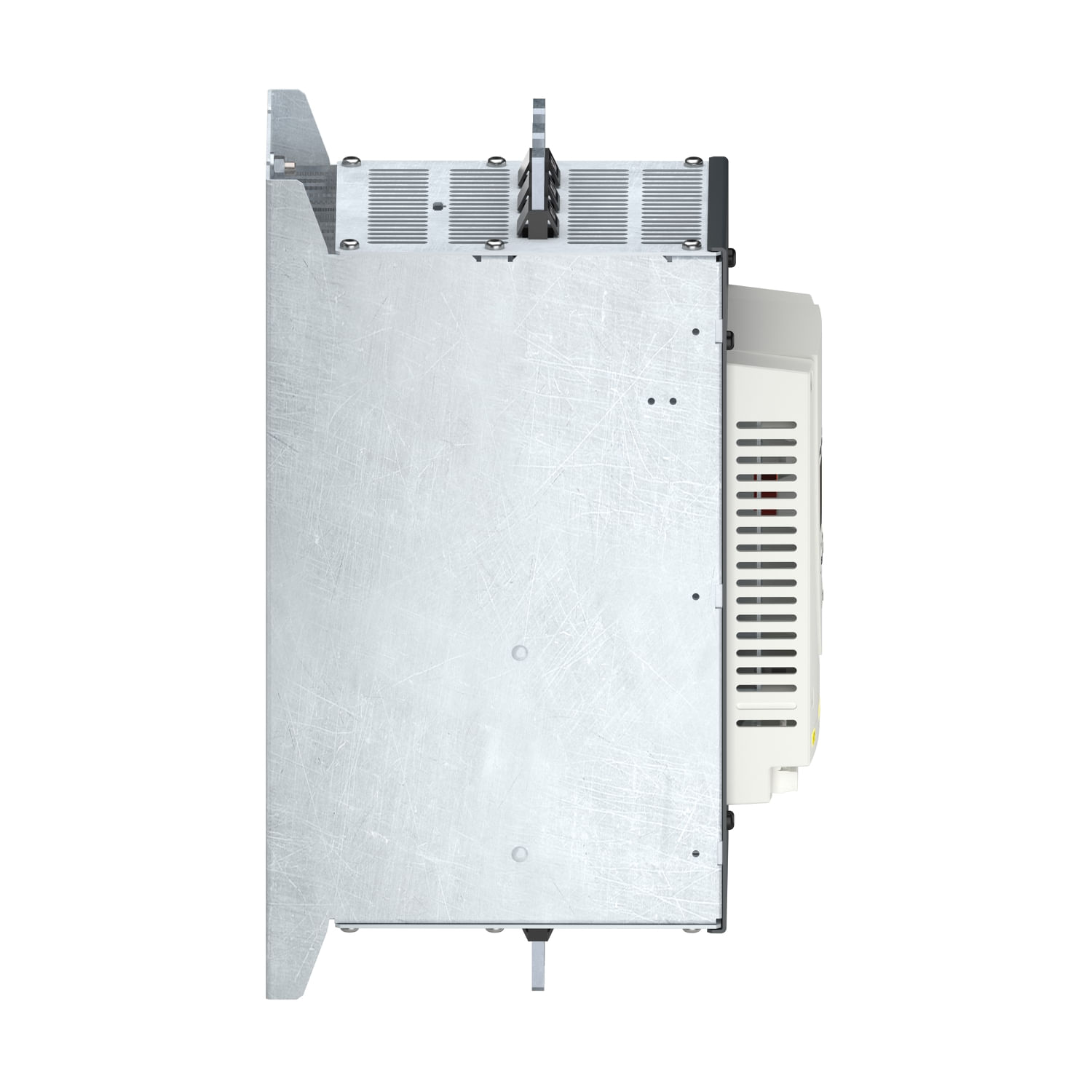

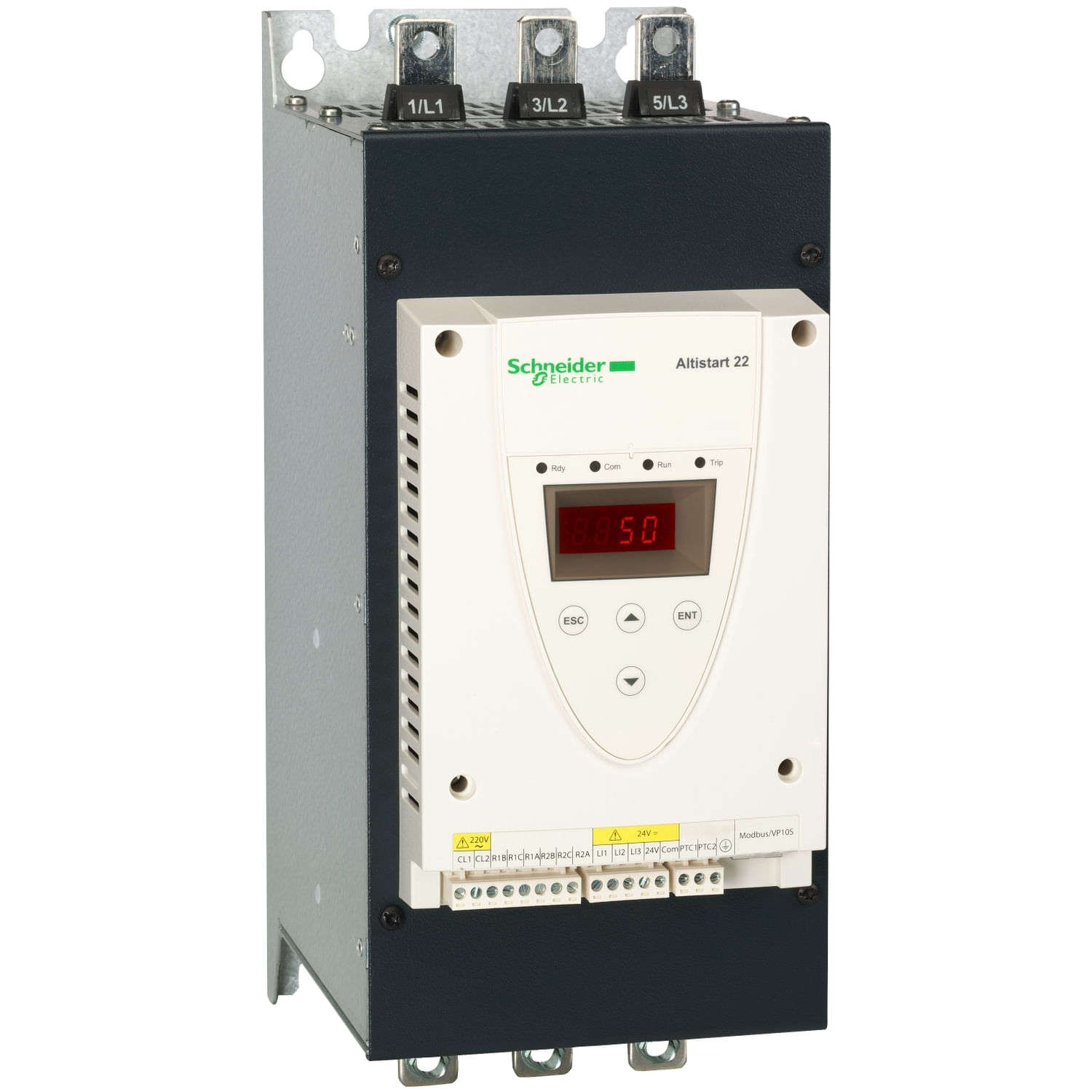

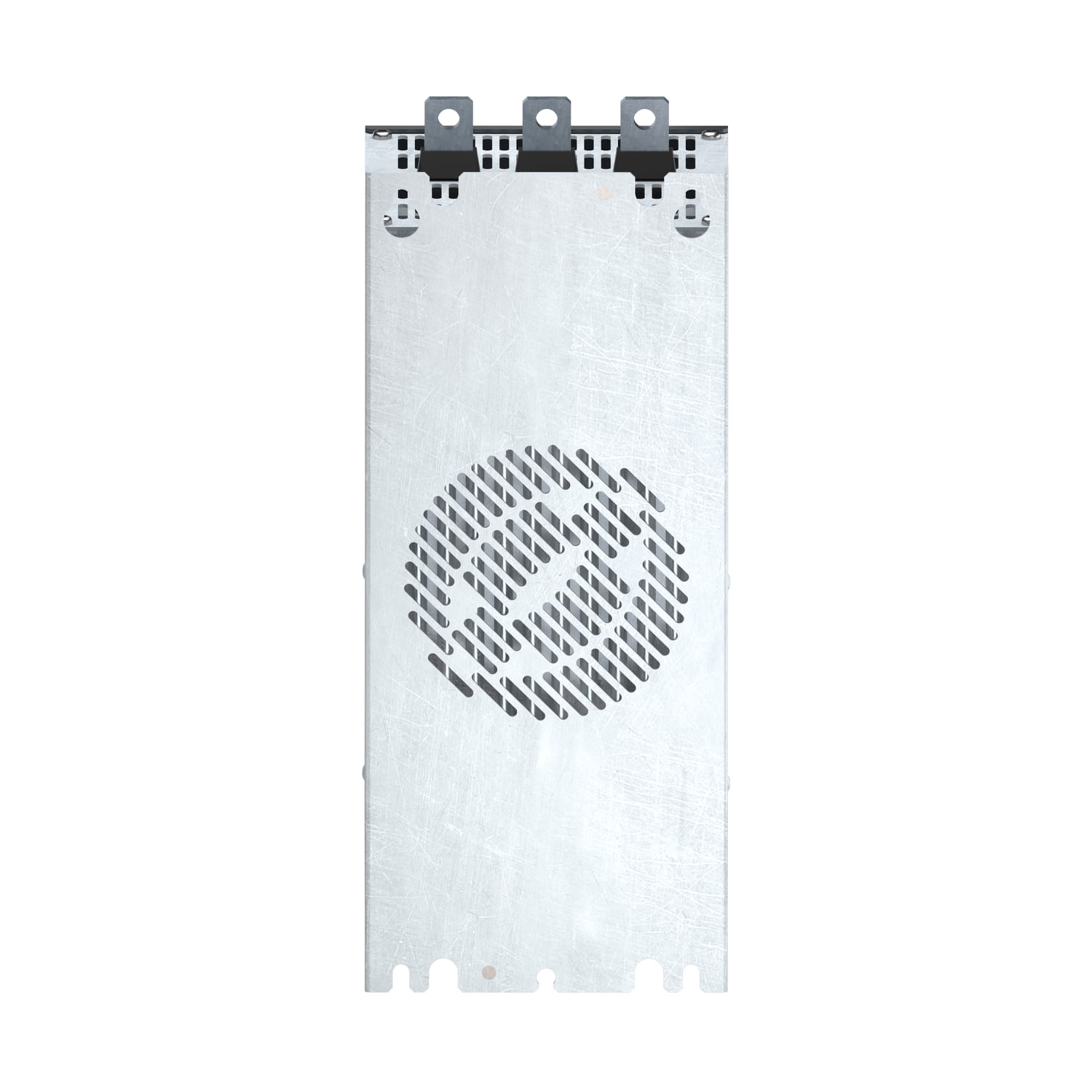

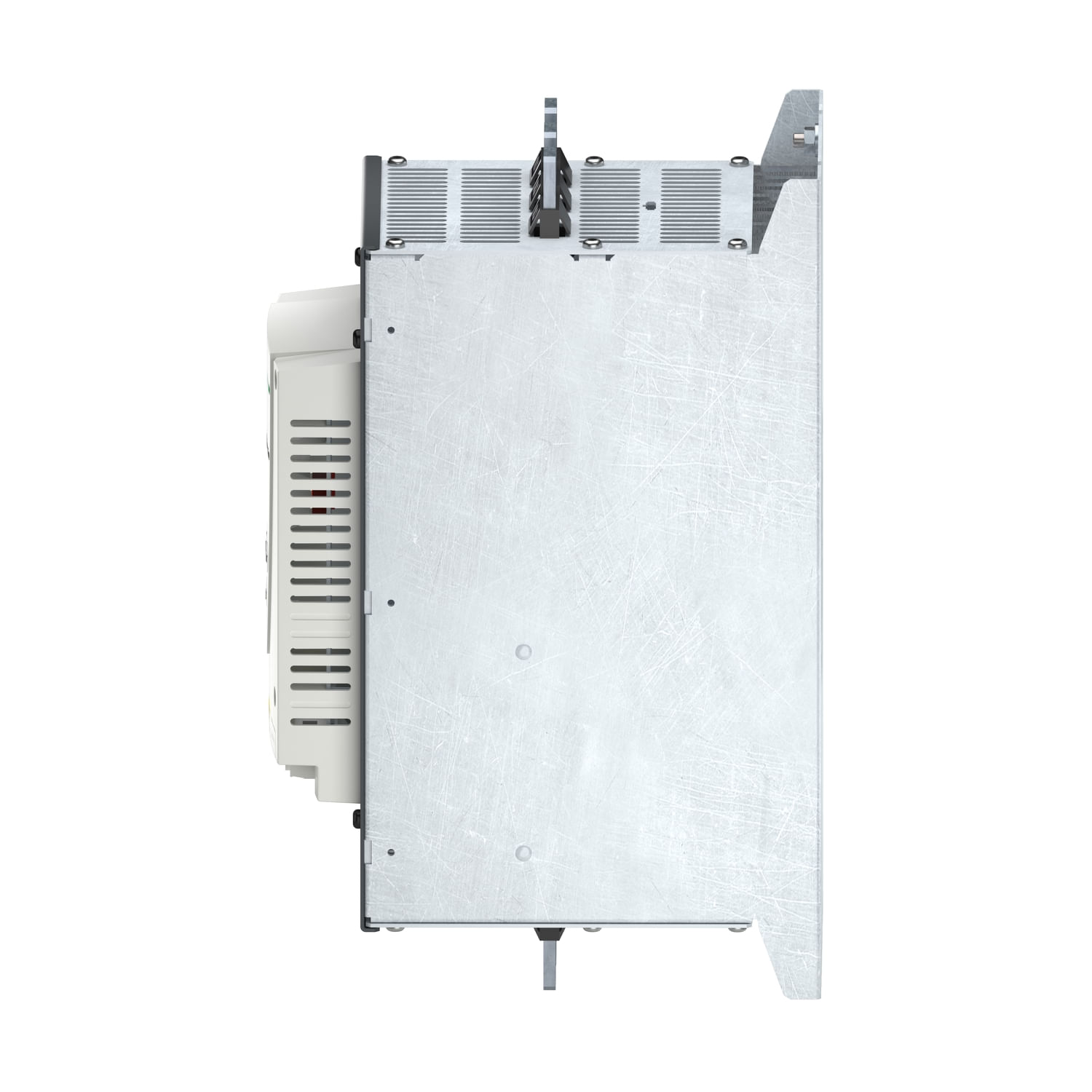

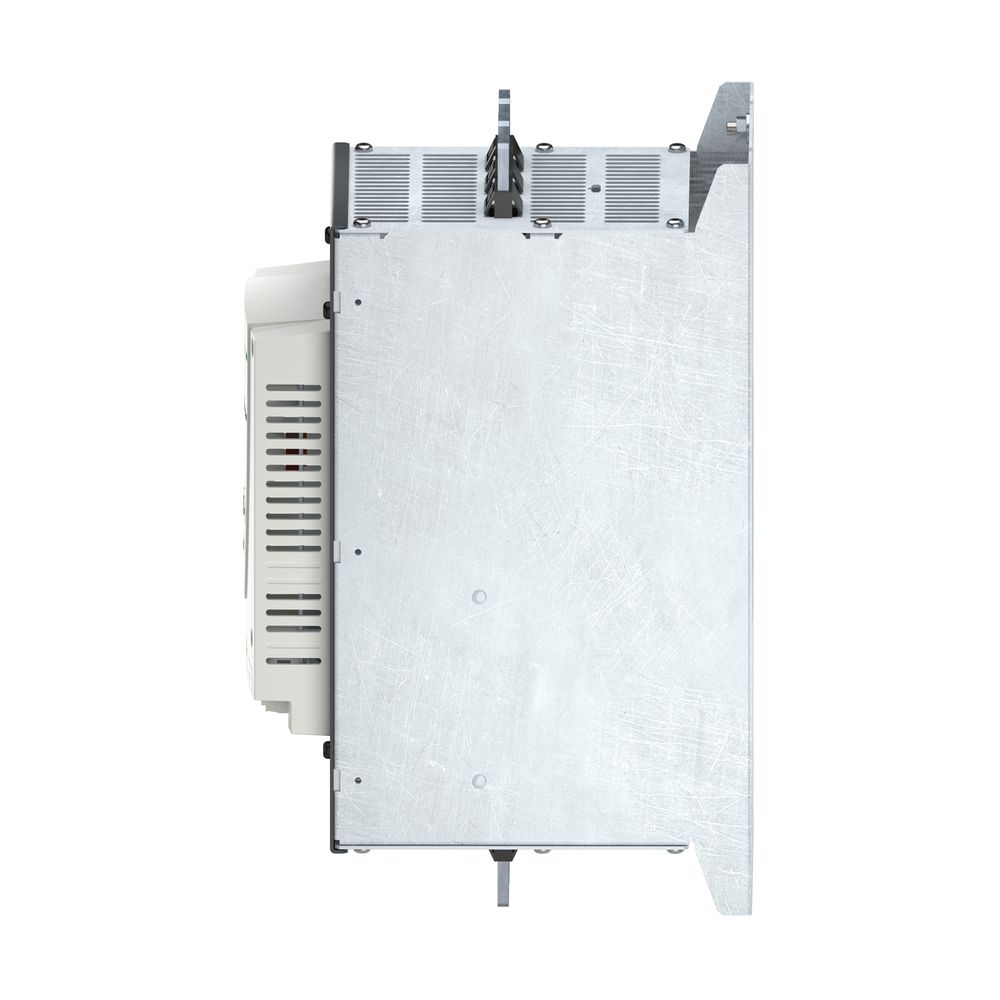

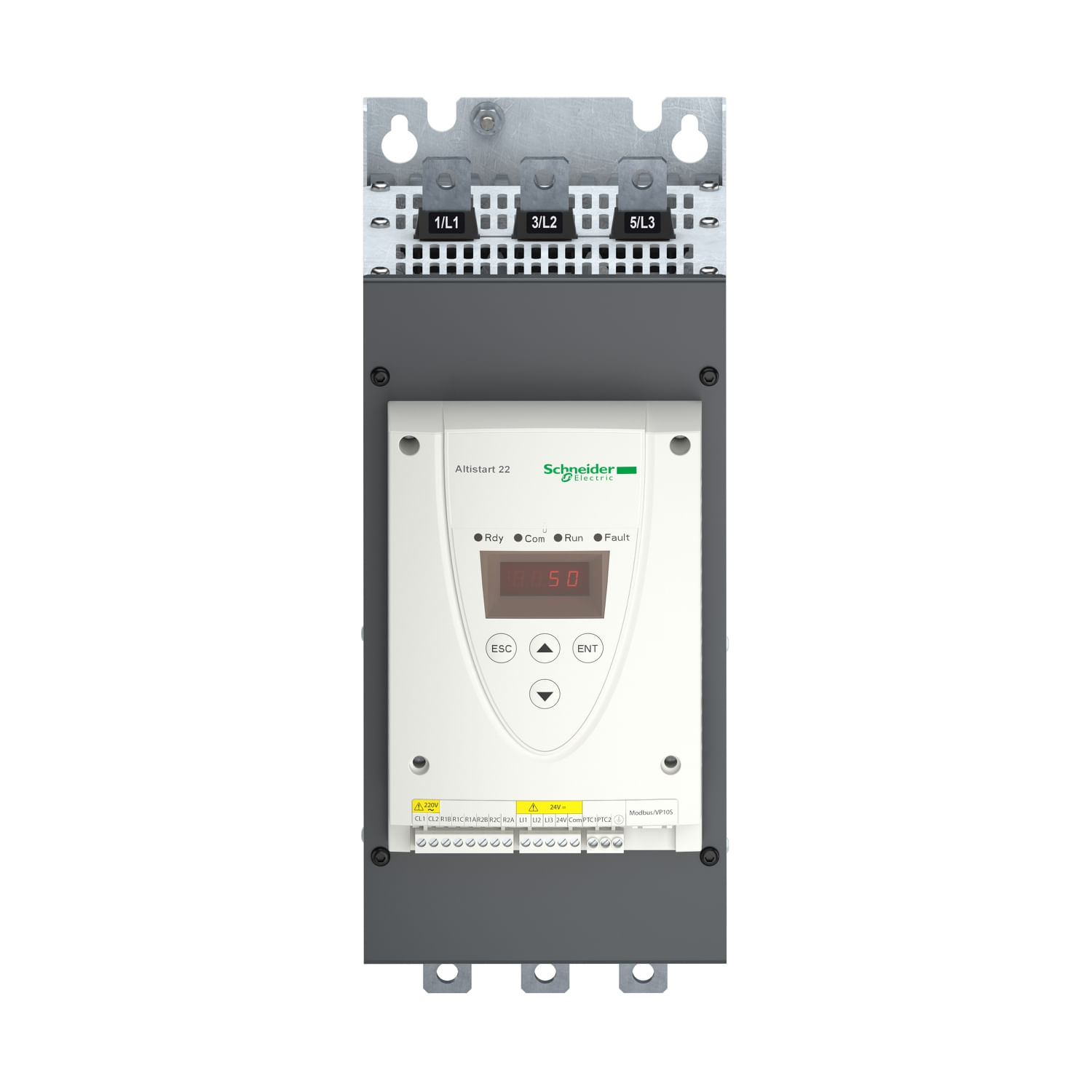

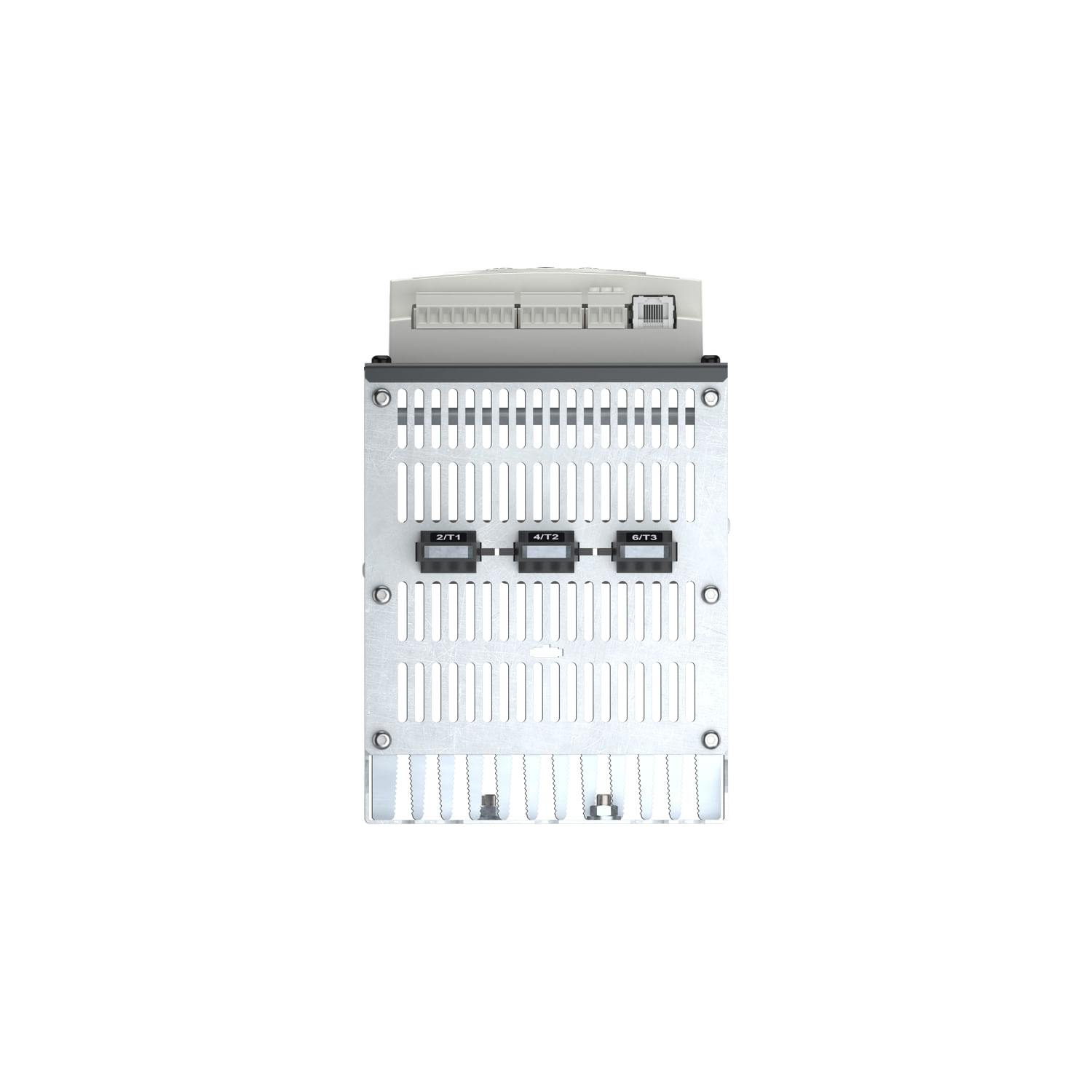

*Imagens Meramente Ilustrativas
