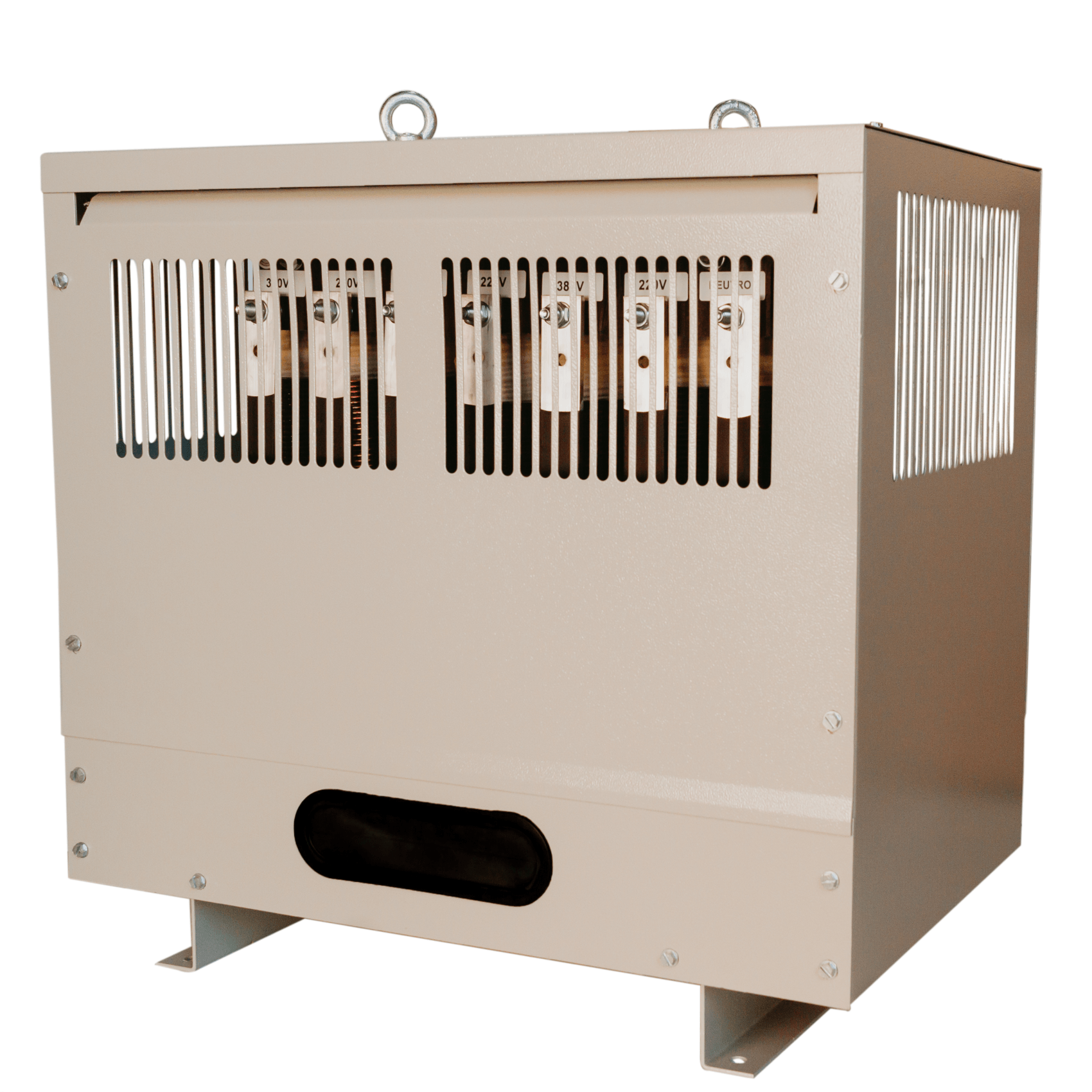

Transformador Auto Trafo 25kVA Elevador/Rebaixador 220/380V+N C/ Caixa IP21 - Eletrotrafo

Transformador Auto Trafo 25kVA Elevador/Rebaixador 220/380V+N C/ Caixa IP21 - Eletrotrafo

DADOS CONSTRUTIVOS:
Potência: 25kVA
Frequência: 60Hz
Classe de tensão: 1,1kV
Material isolante: Classe F (155°C)
Elevação de temperatura: Classe F (105°C)
Normas de referência: ABNT NBR 5356-11/10295

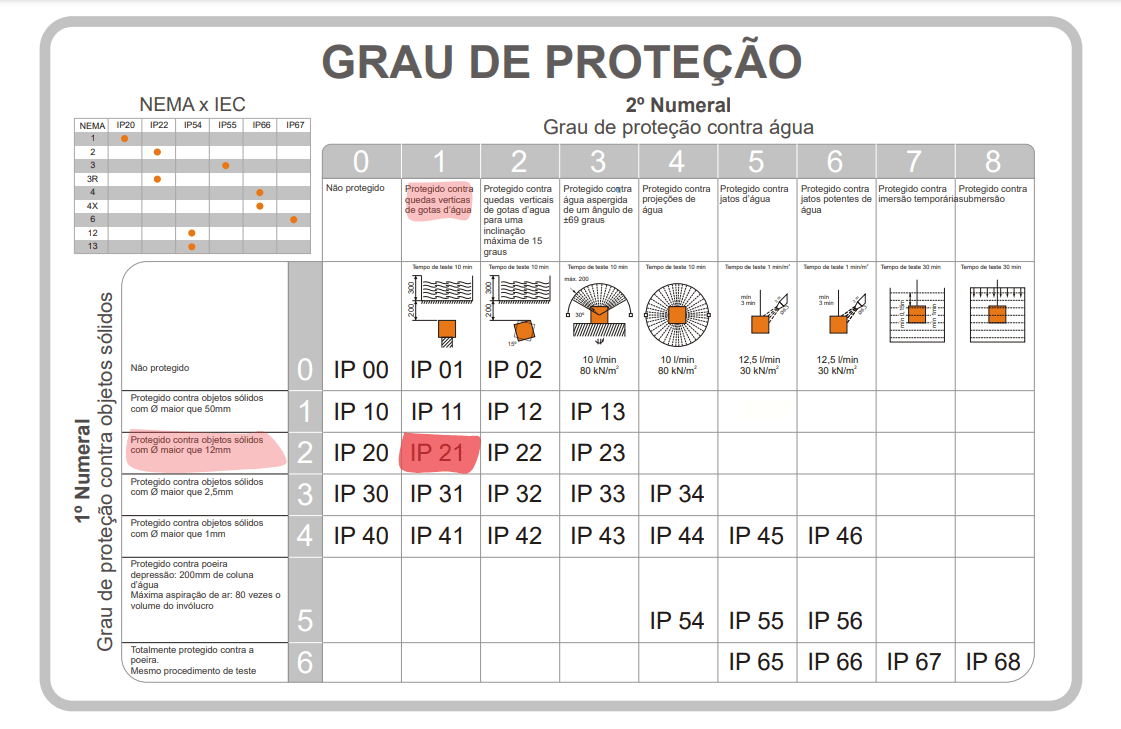

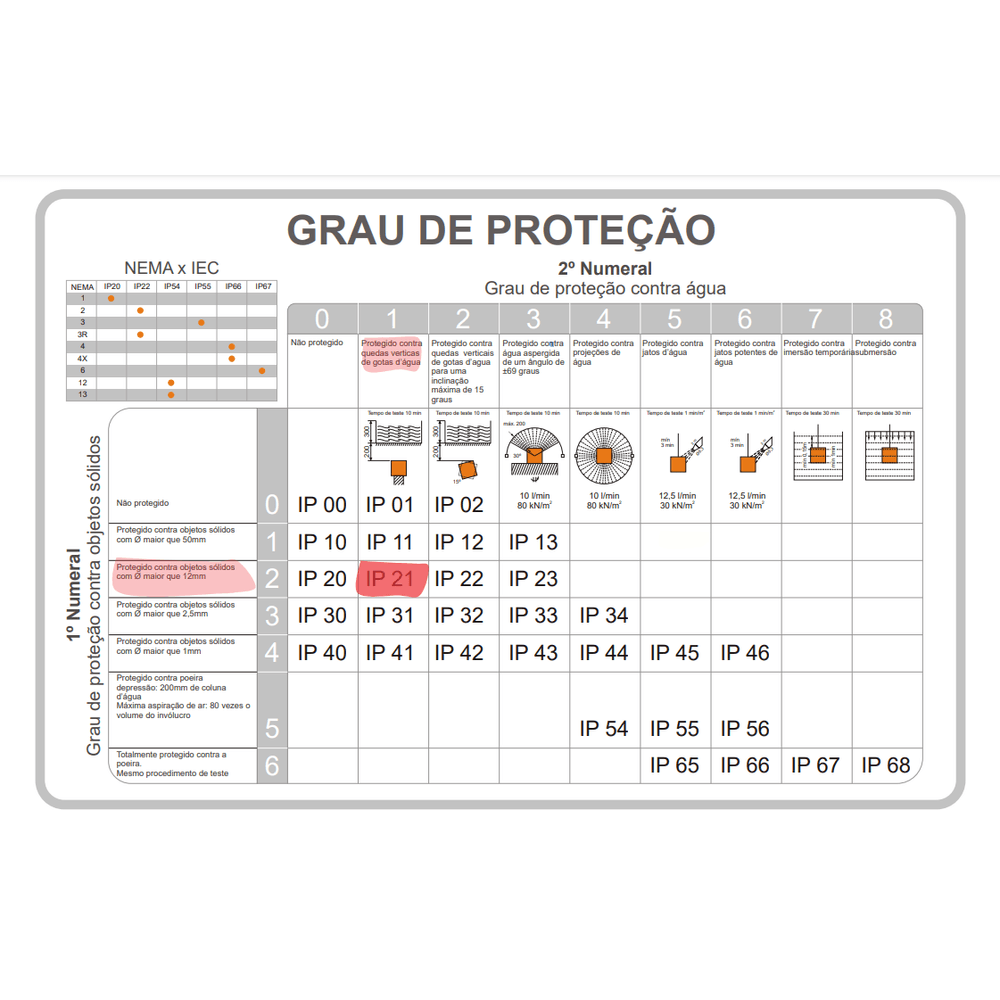

Instalação: Abrigada (IP-21)
Acabamento: Impregnação em verniz Poliéster, Classe F Pintura Eletrostática na Cor RAL 7032

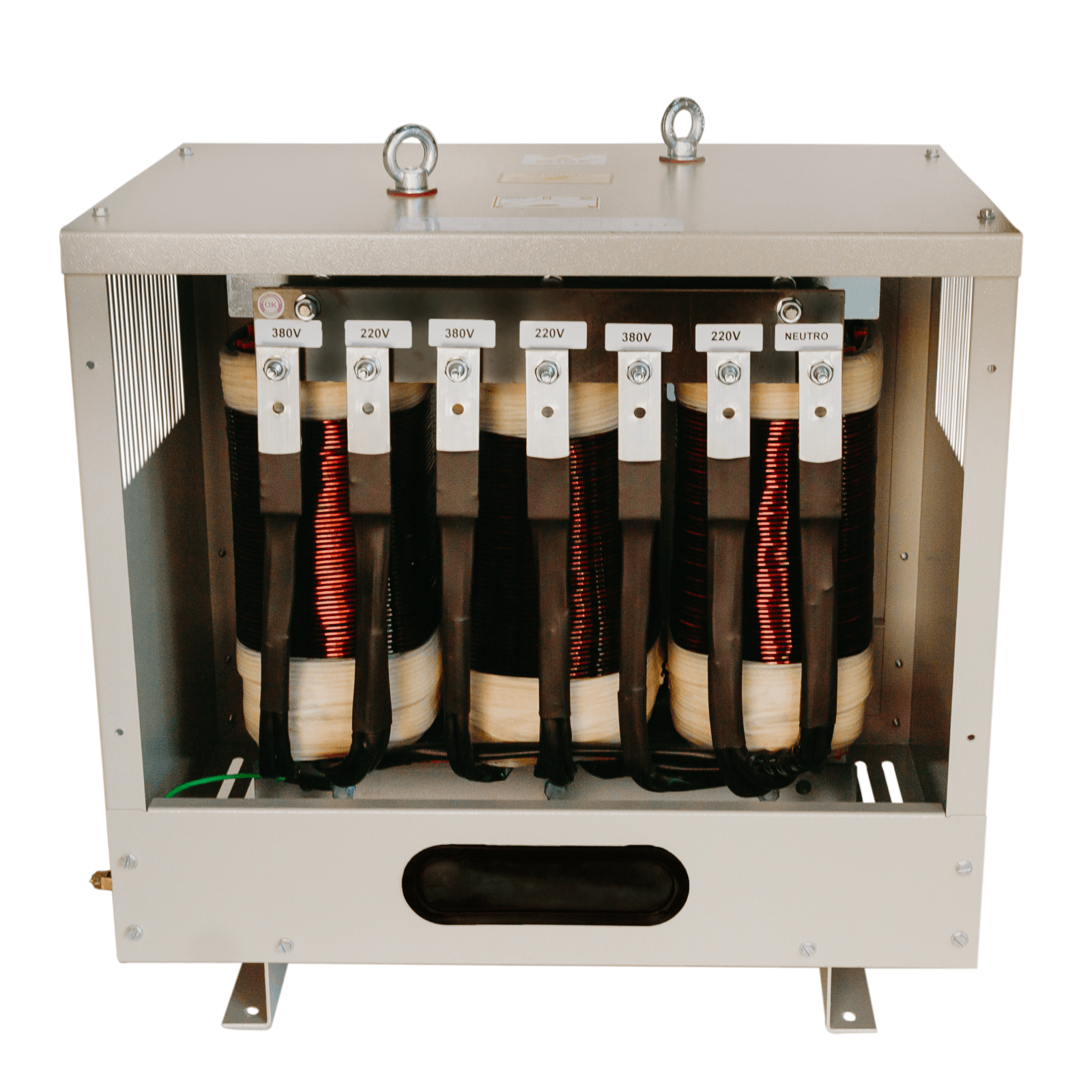

Primário: 380V – Ligação Estrela com Neutro Acessível
Secundário: 220V – Ligação Estrela com Neutro Acessível
Grupo de ligação: Yn0
Enrolamento: Em Alumínio Eletrolítico de Alta Pureza
Núcleo: Em Lâminas de Aço Silício
Ensaios: De Rotina Conf. ABNT NBR 5356-11
Tensão aplicada: 3KV (HI-POT)

CARACTERÍSTICAS ELÉTRICAS
I Max. 380V: 38,02A
I Max. 220V: 65,68A
Perdas vazio: 185W
Perdas totais: 686W
Rendimento: 98%
Corrente Excit.: 1 a 2 %
Impedância: 4,9%

Dimensões aproximadas em milímetros: 490x480x305mm
Peso: ±70Kg

*Imagem meramente Ilustrativa
