Amperímetro Analógico 96x96 30A Direto FM96PC – Kron

Amperímetro Analógico 96x96 30A Direto FM96PC – Kron

Instrumentos para medição de Corrente e Tensão Alternada
Sistema Ferro Móvel

Amperímetros: Medição direta de 5A a 100A ou através de Transformadores de Corrente …/5A. Voltímetros: Medição direta de 6V a 600V ou através de Transformadores de Potencial …/110/115/120/220/380V.
Faixa de Frequência de uso: 30 a 100Hz.

Os instrumentos Ferro Móvel servem para medir corrente e tensão alternada no campo de frequência de 30 a 100 Hz.
Nossos instrumentos são calibrados para corrente alternada senoidal.
Podem ser utilizados também para medição de corrente contínua, porém com erro maior.
Para medição de corrente superior a 100 A e tensão acima de 600 V devem ser utilizados com transformadores.

- Deflexão do ponteiro: 90°
- Classe de precisão 1,5 (para mod. 48 a partir de 10A direto - Classe 2,5)
- Capacidade de sobrecarga: 1,2 x In e 1,2 x Un ( contínua );
- Tensão nominal de isolamento: 600 V.
- Tensão de prova dielétrica: 2 kV, 50 ou 60 Hz durante 1 minuto.
- Consumo interno: Amperímetros – máx. 1 VA. / Voltímetros - máx. 4,5 VA.
- Caixa em termoplástico
- Proteção frontal: IP 51
- Proteção de bornes: IP 00
- Acessórios: Protetor de Borne para modelo 72 e 96

Campo de Medição
Mod. 72 e 96
Medição direta de 1A a 100A
Acima de 100A usar com T.C. .../5A

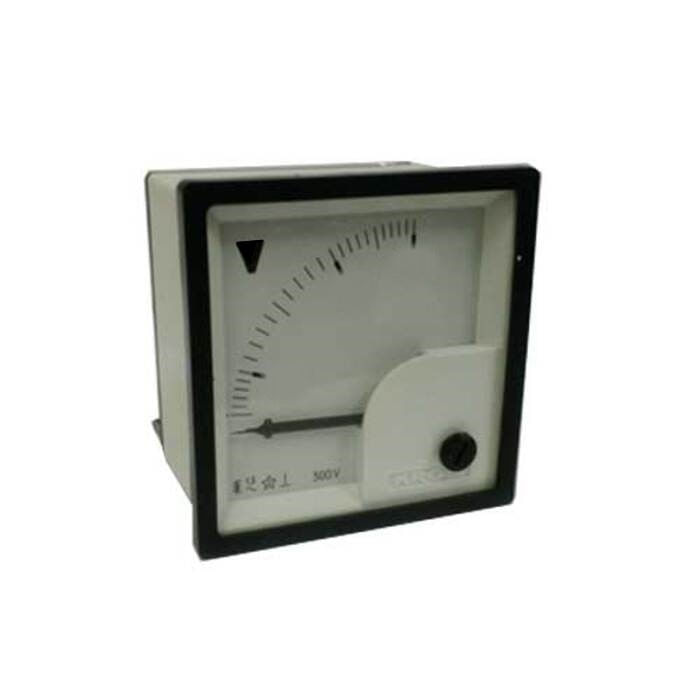

*Imagem Meramente Ilustrativa
