Bloco T.C/Tensão 200A 240VCA 0.05 A 100S DILM32-XTEEII (RAC240)C101442 - Eaton

Nome comercial do produto
DILM
Tipo de Produto
Acessório
Subtipo de produto
Módulo temporizador
Notas de Catálogo
Não pode ser combinado com contatos auxiliares de montagem superior
Recursos e funções
Equipado com:
Circuitos supressores
Trocar tipo de função
Operação atrasada
Modo operacional
Eletrônico
informações gerais
Grau de proteção
IP20
Tempo de atraso
50 ms, com atraso na ativação
200 ms, com atraso de desligamento
Vida útil, mecânica
3.000.000 de operações (operadas por CA)
3.000.000 de operações (operadas em DC)
Frequência de operação
3600 operações/h
360 operações mecânicas/h
Categoria de sobretensão
III
Grau de poluição
3
Categoria de Produto
Acessórios
Proteção
À prova de dedos e dorso da mão, proteção contra contato direto quando acionado pela frente
Tensão nominal suportável de impulso (Uimp)
4000 V CA
Tempo de recuperação
70 ms (após 100% de atraso)
Precisão de repetição
< 5% (desvio)
Condições ambientais, mecânicas
Posição de montagem
Conforme necessário (exceto suspenso)
Resistência ao choque
6 g, contato auxiliar normalmente aberto, mecânico, conforme IEC/EN 60068-2-27, choque semi-senoidal 10 ms
6 g, contato auxiliar N/C, mecânico, conforme IEC/EN 60068-2-27, choque semi-senoidal 10 ms
Condições ambientais climáticas
Temperatura ambiente de operação - min
-25°F
Temperatura ambiente de operação - máx.
60°F
Temperatura ambiente de operação (incluída) - min
25°F
Temperatura ambiente de operação (incluída) - máx.
40°F
Temperatura ambiente de armazenamento - min
40°F
Temperatura ambiente de armazenamento - máx.
80°F
Impermeabilização climática
Calor úmido, cíclico, conforme IEC 60068-2-30
Calor úmido, constante, conforme IEC 60068-2-78
Capacidades terminais
Capacidade terminal (flexível com ponteira)
2 x (0,75 - 1,5) mm²
1 x (0,75 - 1,5) mm²
Capacidade terminal (sólida)
2 x (0,75 - 1,5) mm²
1 x (0,75 - 2,5) mm²
Capacidade do terminal (AWG sólido/trançado)
18 - 14
Tamanho do parafuso
M3.5, Parafuso terminal, Cabos do circuito de controle
Tamanho da chave de fenda
2, parafuso terminal, chave de fenda Pozidriv
0,8 x 5,5/1 x 6 mm, parafuso terminal, chave de fenda padrão
Classificação elétrica
Corrente operacional nominal (Ie)
1 A a 24 V, DC-13 L/R - 50 ms (com 1 contato em série)
1 A a 24 V, DC-13 L/R - 300 ms (com 1 contato em série)
0,1 A a 220 V, DC-13 L/R - 300 ms (com 1 contato em série)
0,1 A a 220 V, DC-13 L/R - 50 ms (com 1 contato em série)
0,2 A a 60 V, DC-13 L/R - 300 ms (com 1 contato em série)
0,2 A a 110 V, DC-13 L/R - 50 ms (com 1 contato em série)
3 A em AC-15, 220 V 230 V 240 V
0,2 A a 110 V, DC-13 L/R - 300 ms (com 1 contato em série)
0,2 A a 60 V, DC-13 L/R - 50 ms (com 1 contato em série)
Classificação de curto-circuito
Classificação de corrente de curto-circuito (classificação básica)
125 A, máx. CB, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
125 A, máx. Fusível, SCCR (UL/CSA)
Corrente nominal de curto-circuito (falha alta em 480 V)
50/32 A, máx. CB, SCCR (UL/CSA)
125/70 A, Classe J, máx. Fusível, SCCR (UL/CSA)
10/100 kA, Fusível, SCCR (UL/CSA)
10/65 kA, CB, SCCR (UL/CSA)
Corrente nominal de curto-circuito (falha alta em 600 V)
125/125 A, Classe J, máx. Fusível, SCCR (UL/CSA)
10/22 kA, CB, SCCR (UL/CSA)
50/32 A, máx. CB, SCCR (UL/CSA)
10/100 kA, Fusível, SCCR (UL/CSA)
Classificação de proteção contra curto-circuito
Máx. 4 A gG/gL, fusível, Sem solda, Circuitos auxiliares e de controle
Corrente térmica convencional Ith
Corrente térmica convencional com contatos auxiliares (1 polo, aberto)
4A
Capacidade de comutação
Capacidade de comutação (contatos auxiliares, uso geral)
5 A, 24 V CC, (UL/CSA)
5 A, 240 V CA, (UL/CSA)
Capacidade de comutação (contatos auxiliares, serviço piloto)
R300, operado em CC (UL/CSA)
B300, operado por CA (UL/CSA)
Sistema magnético
Fator de dever
100%
Tensão de captação
0,7 - 1,2 V CC x Uc
0,85 - 1,1 V CA x Uc
Consumo de energia (selagem) em DC
1,8W
Consumo de energia, vedação, 50 Hz
2 VA, Bobina em estado frio e 1,0 x Us
Consumo de energia, vedação, 60 Hz
2 VA, Bobina em estado frio e 1,0 x Us
Tensão nominal de alimentação de controle (Us) em CA, 50 Hz - min
200V
Tensão nominal de alimentação de controle (Us) em CA, 50 Hz - máx.
240 V
Tensão nominal de alimentação de controle (Us) em CA, 60 Hz - min
200V
Tensão nominal de alimentação de controle (Us) em CA, 60 Hz - máx.
240 V
Contatos
Número de contatos (contatos de mudança)
0
Número de contatos (contatos normalmente fechados)
1
Número de contatos (contatos normalmente abertos)
1
Segurança
Isolamento seguro
250 V CA, entre bobina e contatos auxiliares, conforme EN 61140
250 V CA, entre contatos auxiliares, conforme EN 61140
Verificação de projeto
Dissipação de calor do equipamento, Pvid dependente de corrente
0W
10.2.2 Resistência à corrosão
Atende aos requisitos da norma do produto.
10.2.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos da norma do produto.
10.2.3.3 Resistir. de Insul. esteira. ao calor/fogo anormal por eleição interna. efeitos
Atende aos requisitos da norma do produto.
10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos da norma do produto.
10.2.5 Elevação
Não se aplica, pois todo o quadro precisa ser avaliado.
10.2.6 Impacto mecânico
Não se aplica, pois todo o quadro precisa ser avaliado.
10.2.7 Inscrições
Atende aos requisitos da norma do produto.
10.3 Grau de proteção dos conjuntos
Não se aplica, pois todo o quadro precisa ser avaliado.
10.4 Folgas e distâncias de fuga
Atende aos requisitos da norma do produto.
10.5 Proteção contra choque elétrico
Não se aplica, pois todo o quadro precisa ser avaliado.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todo o quadro precisa ser avaliado.
10.7 Circuitos elétricos internos e conexões
É de responsabilidade do montador do painel.
10.8 Conexões para condutores externos
É de responsabilidade do montador do painel.
10.9.2 Rigidez elétrica em frequência industrial
É de responsabilidade do montador do painel.
10.9.3 Tensão suportável de impulso
É de responsabilidade do montador do painel.
10.10 Aumento de temperatura
O construtor do painel é responsável pelo cálculo do aumento de temperatura. A Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É de responsabilidade do montador do painel. As especificações do quadro devem ser observadas.
10.12 Compatibilidade eletromagnética
É de responsabilidade do montador do painel. As especificações do quadro devem ser observadas.
10.13 Função mecânica
O dispositivo atende aos requisitos, desde que observadas as informações do folheto de instruções (IL).
DADOS TÉCNICOS ETIM 8.0
Relés (EG000019) / Bloco temporizador (EC002060)
Engenharia elétrica, automação, engenharia de controle de processos / Tecnologia de comutação de baixa tensão / Componente para tecnologia de comutação de baixa tensão / Anexo de bloco de temporizador (ecl@ss10.0.1-27-37-13-08 [ACN996011])
Função de comutação
Operação atrasada
Definir hora
0,05 - 100 segundos
Número de contatos como contato normalmente aberto
1
Número de contatos como contato normalmente fechado
1
Número de contatos como contato de mudança
0
Princípio de funcionamento
Eletrônico

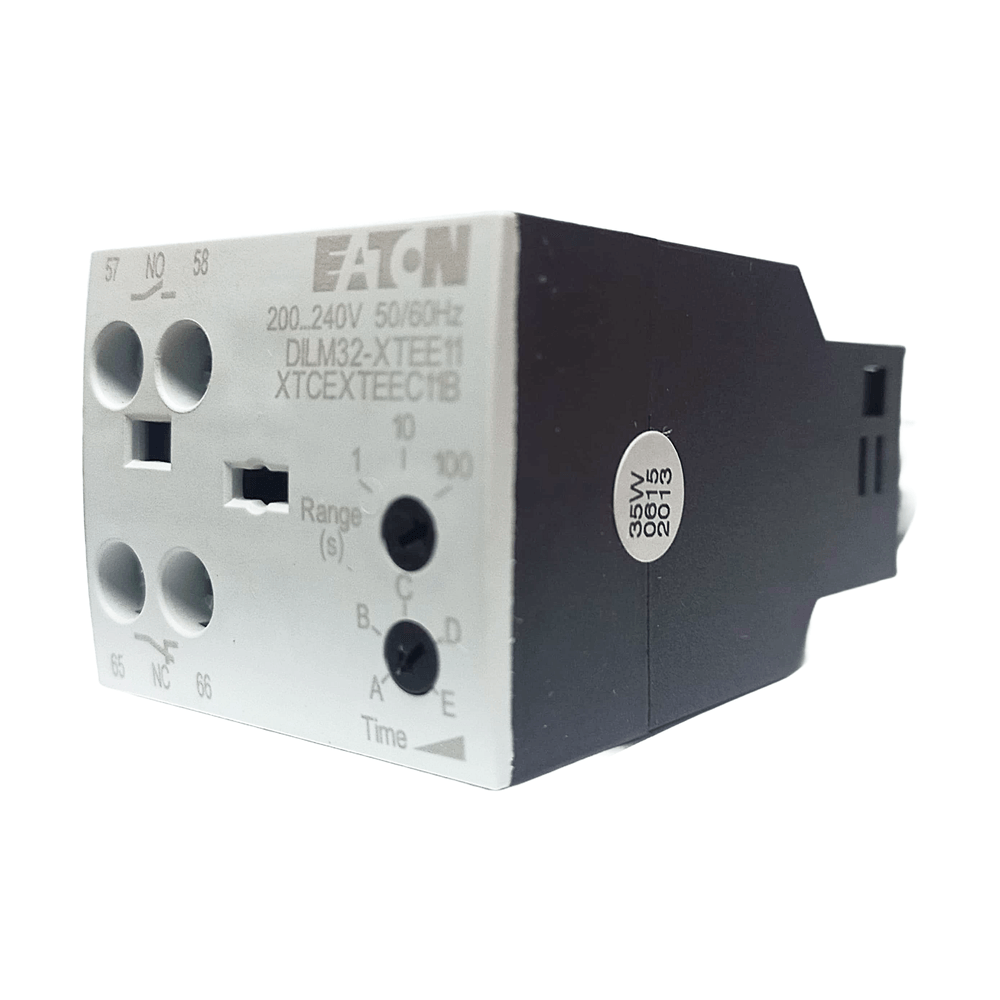

*Imagem meramente Ilustrativa
