Bobina Para LC1D09 a LC1D38 380V 50/60Hz Cód. LXD1Q7 – Schneider

Bobina Para LC1D09 a LC1D38 380V 50/60Hz Cód. LXD1Q7 – Schneider

faixa TeSys
tipo de produto ou componente Bobina do contator
nome curto do dispositivo LXD1
tipo de circuito de controle AC a 50/60 Hz
[Uc] tensão do circuito de controle 380 V AC 50/60 Hz
resistência média 1551 Ohm a 20 ° C
indutância de circuito fechado 55 H
compatibilidade do produto
LC1DT20 ... DT40
CAD
LC1D09 ... D38
durabilidade mecânica 9 Mciclos
taxa máxima de operação 3600 cyc / h 60 ° C
tecnologia de bobina
Sem módulo supressor embutido
limites de tensão do circuito de controle
Desistência: 0,3 ... 0,6 Uc a 50/60 Hz (a <60 ° C)
Operacional: 0,8 ... 1,1 Uc a 50 Hz (a <60 ° C)
Operacional: 0,85 ... 1,1 Uc a 60 Hz (a <60 ° C)
potência de irrupção em VA
70 VA 60 Hz cos phi 0,75 (a 20 ° C)
70 VA 50 Hz cos phi 0,75 (a 20 ° C)
consumo de energia retido em VA
7,5 VA 60 Hz cos phi 0,3 (a 20 ° C)
7 VA 50 Hz cos phi 0,3 (a 20 ° C)
dissipação de calor
2… 3 W a 50/60 Hz

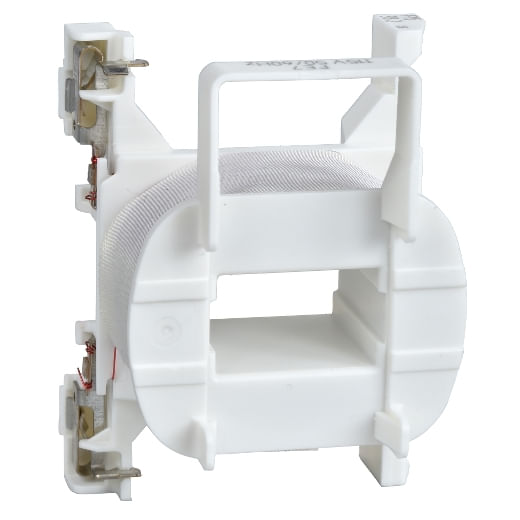

*Imagem meramente ilustrativa*
