Borne Rele Acopl. Plug-In Miniatura 110VCC 2 NAF 12A RSB1A120FD - Schneider

Linha de produto: Relés Eletromecânicos
Nome da série: Relé de interface
Tipo de produto ou componente: Relé tipo plug-in
Nome abreviado do dispositivo: RSB
Tipo e composição dos contatos: 1 F/A
Operação dos contatos: Padrão
[Uc] Tensão do circuito de controle: 110 V CC
[Ithe] Corrente térmica convencional em isolamento: 12 A a -40…40 °C
LED de status de indicação: Sem
Tipo de controle: Sem botão
Complementar:
Forma do pino: Tipo flat (pino PCB)
Average coil resistance: 30250 Ohm rede: CA a 20 °C +/- 10 %
[Ue] Tensão de operação nominal: 77 ... 165 V CC
[Ui] Tensão nominal de isolamento: 400 V conforme IEC 60947
[Uimp] Tensão nominal suportável de impulso: 3,6 kV IEC 61000-4-5
Material de contatos: Liga de prata (AgNi)
[Ie] Corrente nominal de operação: 12 A (CA-1/CC-1) NA conforme IEC
[Ie] Corrente nominal de operação: 6 A (CA-1/CC-1) NF conforme IEC
Corrente de comutação mínima: 10 mA
Tensão de comutação máxima: 300 V CC conforme IEC
Minimum switching voltage: 12 V
Capacidade de comutação máxima: 3000 VA/336 W
Resistive rated load: 12 A a 250 V CA
Resistive rated load: 12 A a 28 V CC
Capacidade de comutação mínima: 120 mW a 10 mA, 12 V
Taxa de funcionamento: <= 600 ciclos/hora subcarga
Taxa de funcionamento: <= 18000 ciclos/hora sem carga
Durabilidade mecânica: 30000000 ciclos
Durabilidade elétrica: 100000 ciclos, 12 A a 250 V, CA-1 NA
Durabilidade elétrica: 100000 ciclos, 6 A a 250 V, CA-1 NF
Tempo de operação: 20 ms operação
Tempo de operação: 20 ms reposição
Average coil consumption: 0,45 W CC
Limiar da tensão mínima de regulação: >= 0,1 Uc CC
Dados de fiabilidade de segurança: B10d = 100000
Categoria de proteção: RT I
Níveis de teste: Nível A montagem de grupo
Posição de operação: Qualquer posição
Peso líquido: 0,014 kg
Quantidade indivisível de venda: 10
Apresentação do dispositivo: Produto completo
Meio ambiente:
Força dielétrica: 1000 V CA entre os contatos
Força dielétrica: 2500 V CA entre polos
Força dielétrica: 5000 V CA entre a bobina e o contato
Normas: CSA C22.2 No 14
Normas: IEC 61810-1
Normas: UL 508
Certificações do produto: EAC
Certificações do produto: UL
Certificações do produto: CSA
Temperatura ambiente para armazenamento: -40…85 °C
Resistência à vibração: +/- 1 mm (f= 10…55 Hz) conforme IEC 60068-2-6
Grau de proteção: IP40 conforme IEC 60529
Resistência ao choque: 10 gn (duração = 11 ms) para fora de funcionamento conforme IEC 60068-2-27
Resistência ao choque: 5 gn (duração = 11 ms) para em funcionamento conforme IEC 60068-2-27
Temperatura ambiente para funcionamento: -40…85 °C (CC)

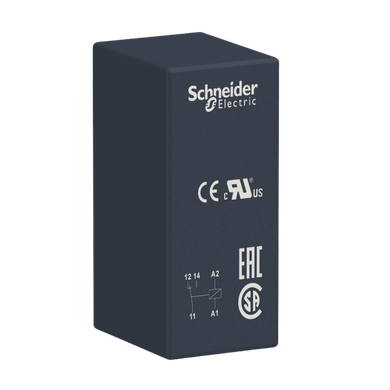

*Imagem meramente Ilustrativa*
