Botão duplo Ø22mm plást., retorno por mola, NA+NF, LED 110Vca

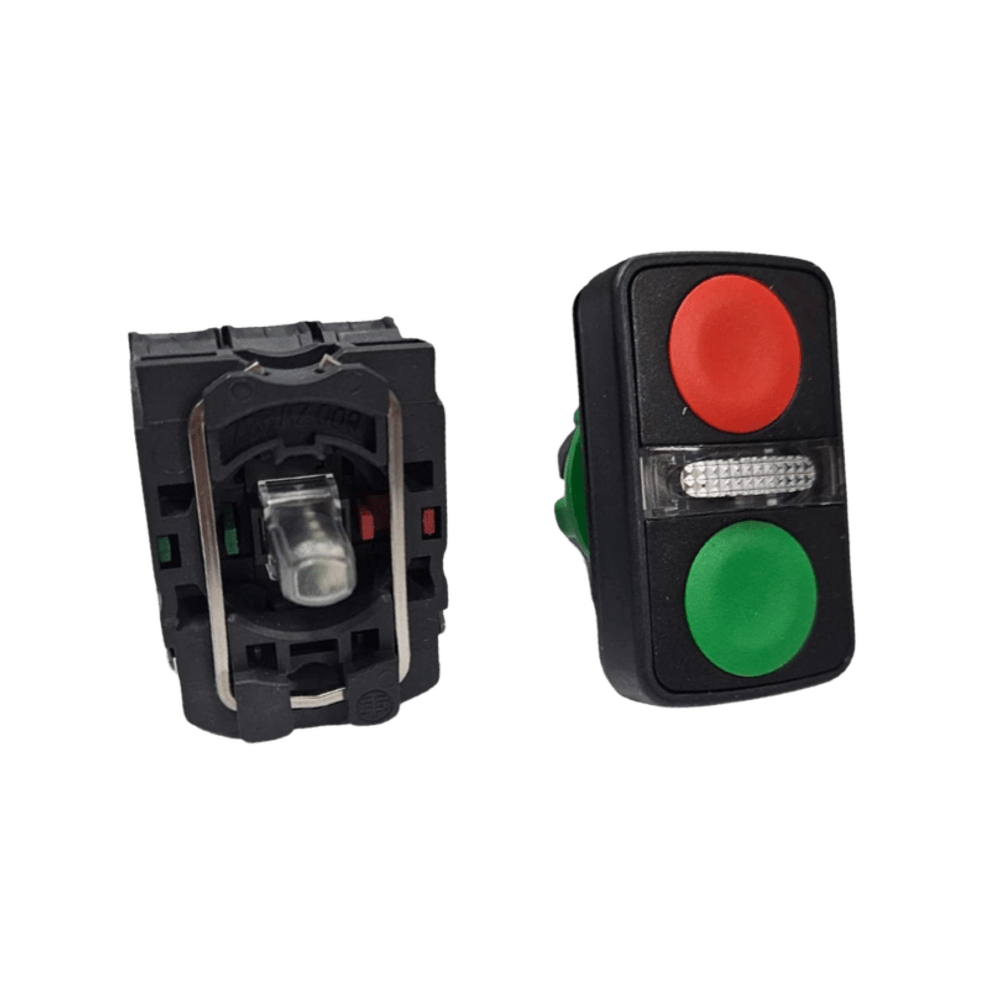

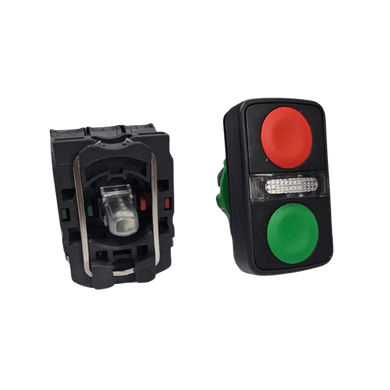

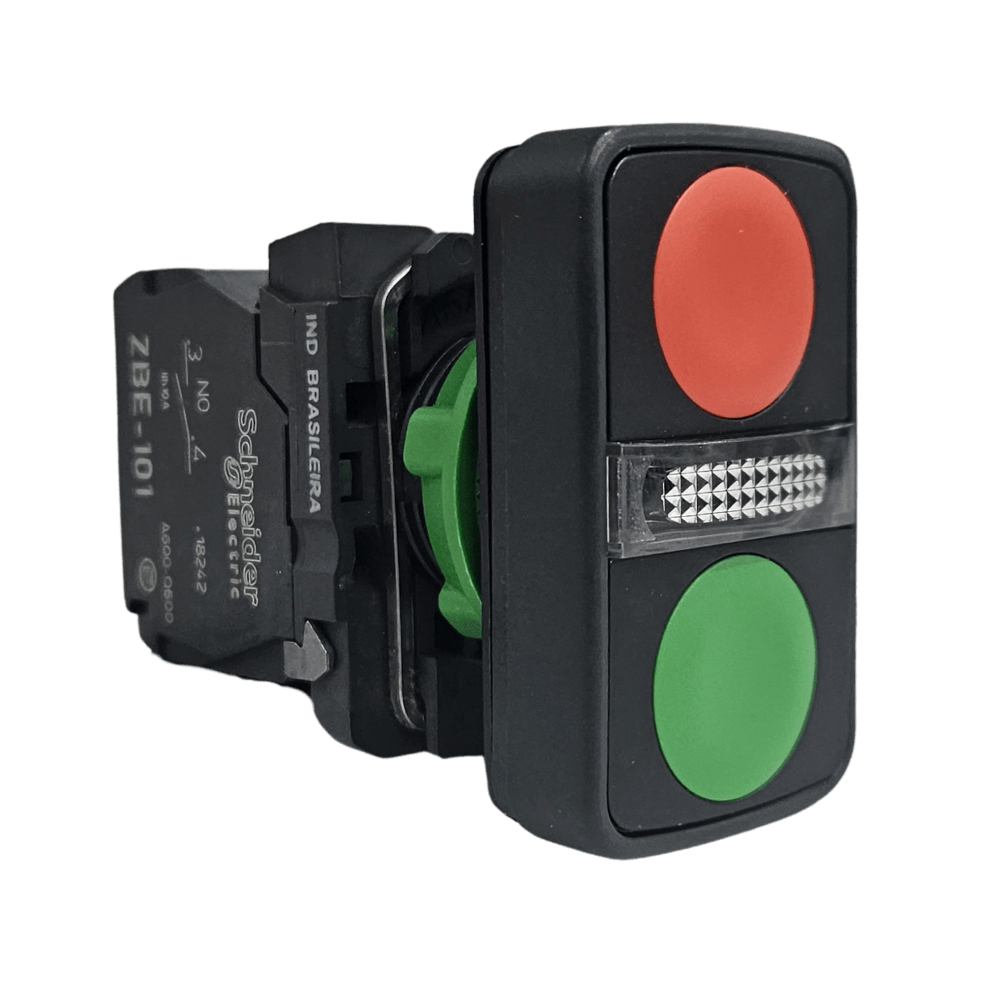

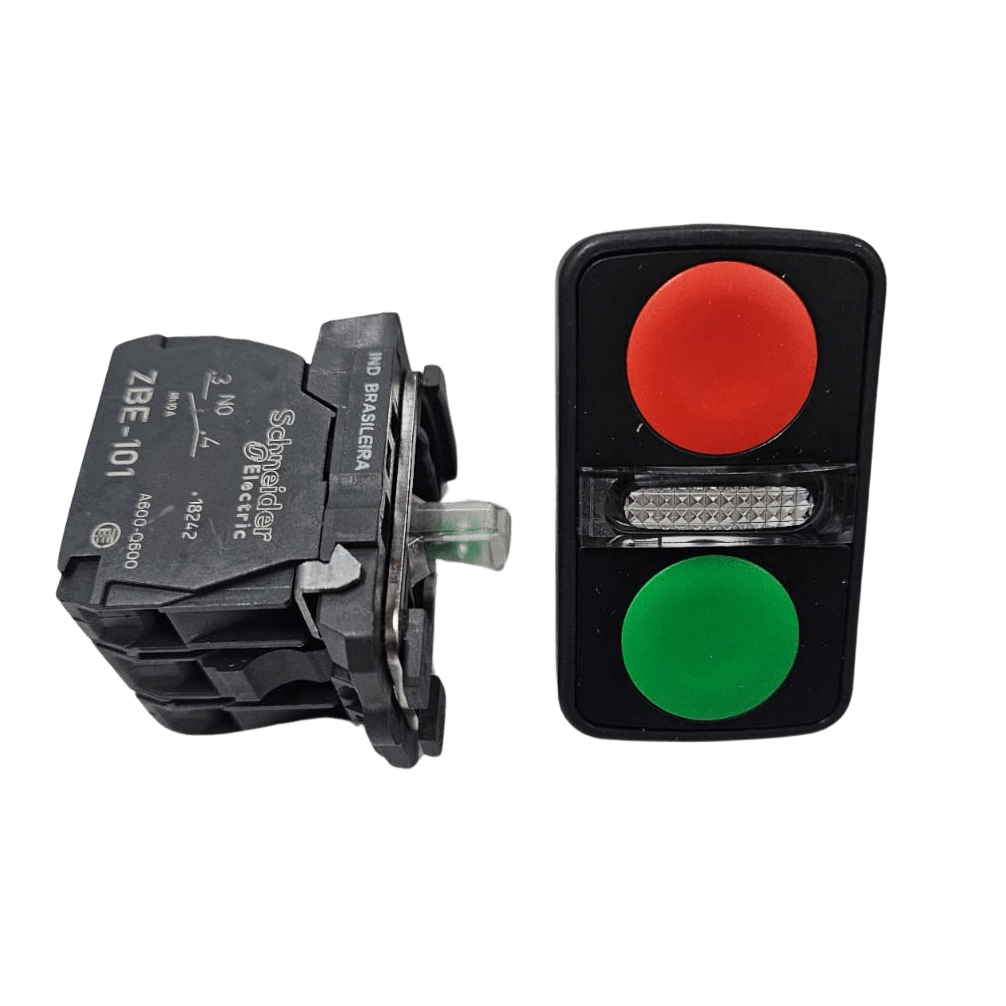

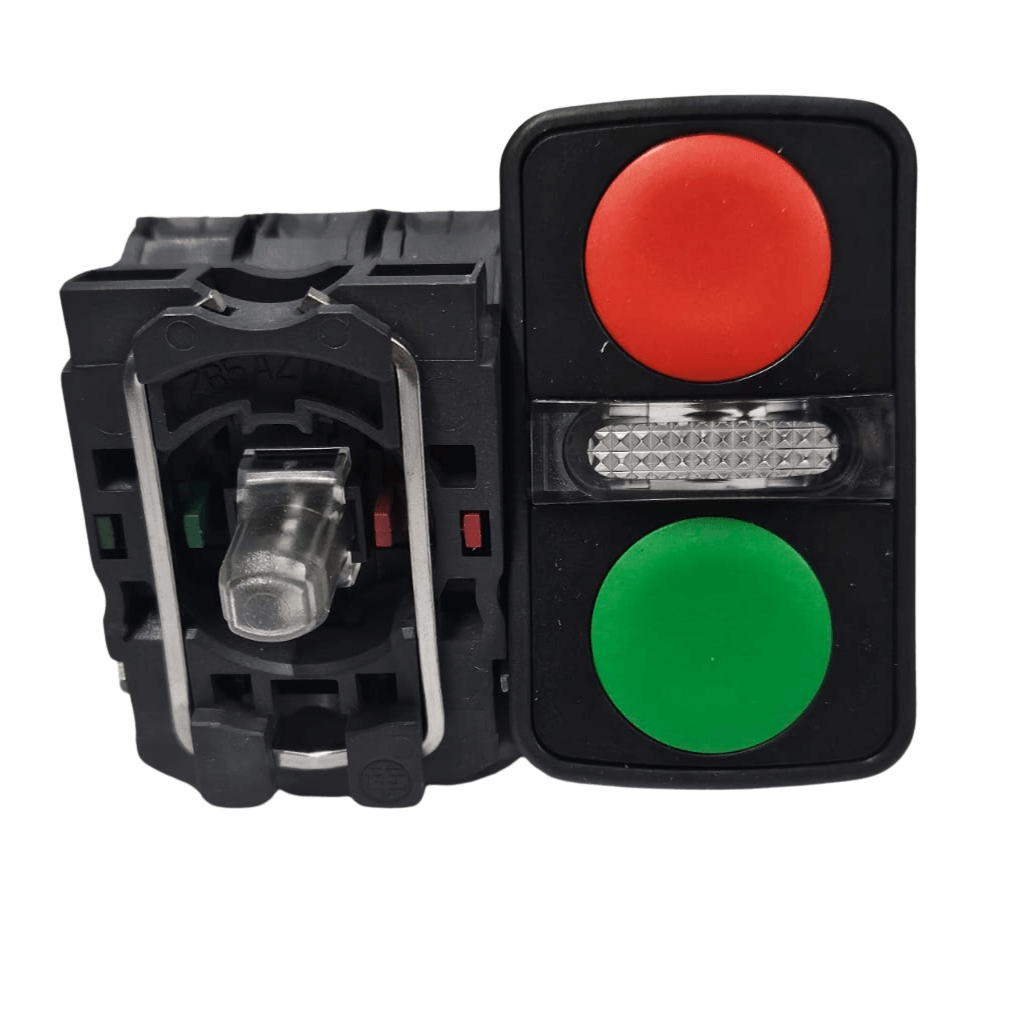

Este produto da linha Harmony XB5 é um botão duplo que possui 1 botão verde e 1 botão vermelho com 1 luz piloto, operando com mecanismo de retorno por mola. Não possui marcação, é fornecido com LED integrado de 110Vca e possui contatos 1 NA + 1 NF. Este botão de cabeça dupla fornece uma interface completa de 2 botões para suas máquinas com uma única furação no painel. É facilmente instalado em furações padrão de 22 mm de diâmetro e conectado através de conexões simples por terminal de parafuso. Seu esquema é claramente distinguível graças às cores e marcações nítidas, minimizando erros durante a fiação inicial e operações de manutenção posteriores. É resistente a impactos, poeira, água e vibrações graças aos seus graus de proteção IP66/IP67/IP69/IP69K, tornando-o ideal para operação em ambientes severos. Seu aro plástico o torna ideal para aplicações que exigem boa resistência a agentes químicos e/ou isolamento elétrico duplo. Está em conformidade com diretrizes como RoHS e REACh relacionadas à proteção ambiental.

Linha de produto: Harmony XB5
Tipo de produto ou componente: Botão de duplo comando
Nome abreviado do dispositivo: XB5
Material do aro: Plástico
Material do colar de fixação: Plástico
Diâmetro de montagem: 22 mm
Formato do cabeçote da unidade de sinalização: Retangular
Tipo de acionamento: Retorno por mola
Característica do acionamento: 2 Botão faceado
Descrição dos acionamentos: verde – vermelho
Tipo e composição dos contatos: 1 NA + 1 NF
Operação dos contatos: Abertura lenta
Conexões – terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme IEC 60947-1
Tensão nominal de alimentação [Us]: 110 V
Apresentação do dispositivo: Produto completo

Altura: 50 mm
Largura: 30 mm
Profundidade: 59 mm
Descrição dos terminais ISO nº 1: (21-22)NA / (13-14)NA
Peso do produto: 0,049 kg
Resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
Uso dos contatos: Contatos padrão
Ruptura positiva: Com conforme IEC 60947-5-1 Apêndice K

Curso de funcionamento:
1,5 mm (Comutação elétrica variável NF)
2,6 mm (Comutação elétrica variável NA)
4,3 mm (Total percorrido)

Força de funcionamento:
3,5 N Comutação elétrica variável NF
3,8 N Comutação elétrica variável NA
Durabilidade mecânica: 1000000 ciclos
torque de aperto: 0,8…1,2 N.m conforme IEC 60947-1
Formato da cabeça do parafuso:
Cruzado compatível com JIS Nº 1 chave de fendas
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas

Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-1
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme IEC 60947-5-1
Durabilidade elétrica:
1000000 ciclos CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
1000000 ciclos CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
1000000 ciclos CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
1000000 ciclos CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
1000000 ciclos CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C

Confiabilidade elétrica:
Λ < 10exp(-6) a 5 V, 1 mA Em ambiente limpo conforme IEC 60947-5-4
Λ < 10exp(-8) a 17 V, 5 mA Em ambiente limpo conforme IEC 60947-5-4
