linha de produto Harmony XB5

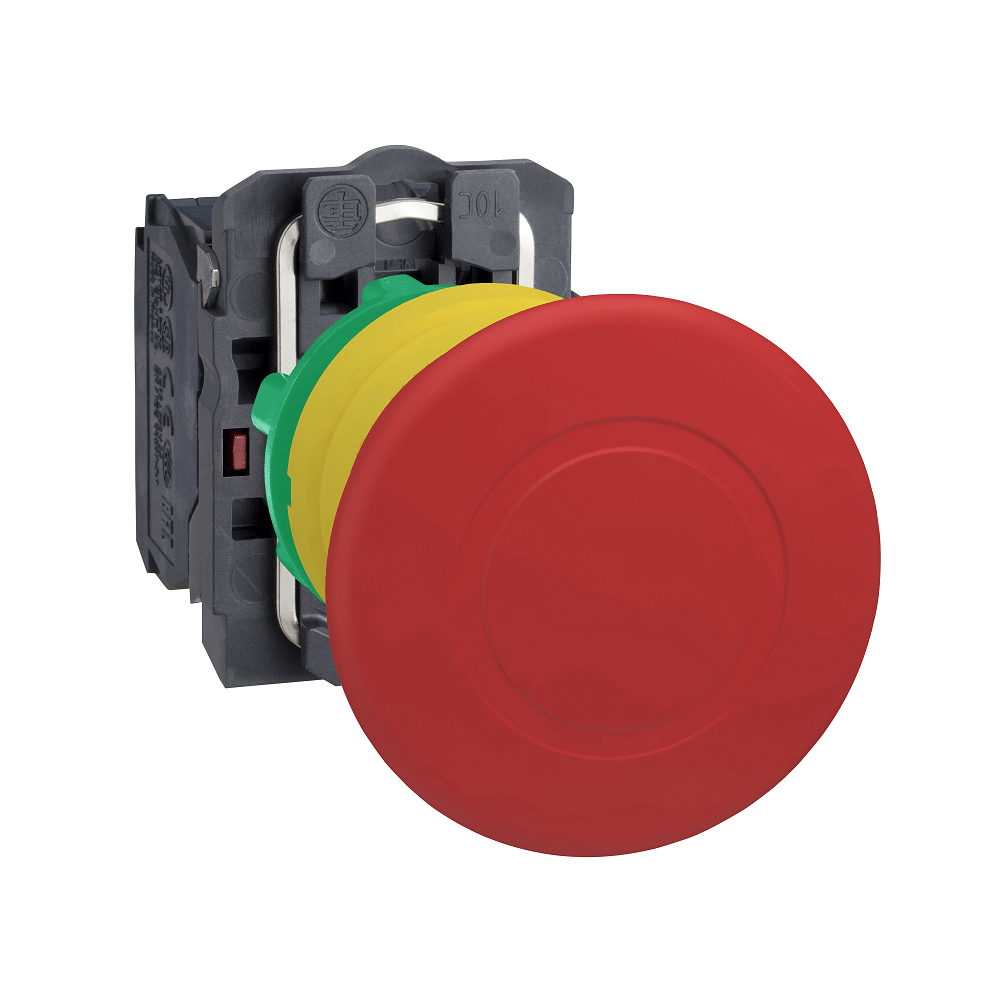

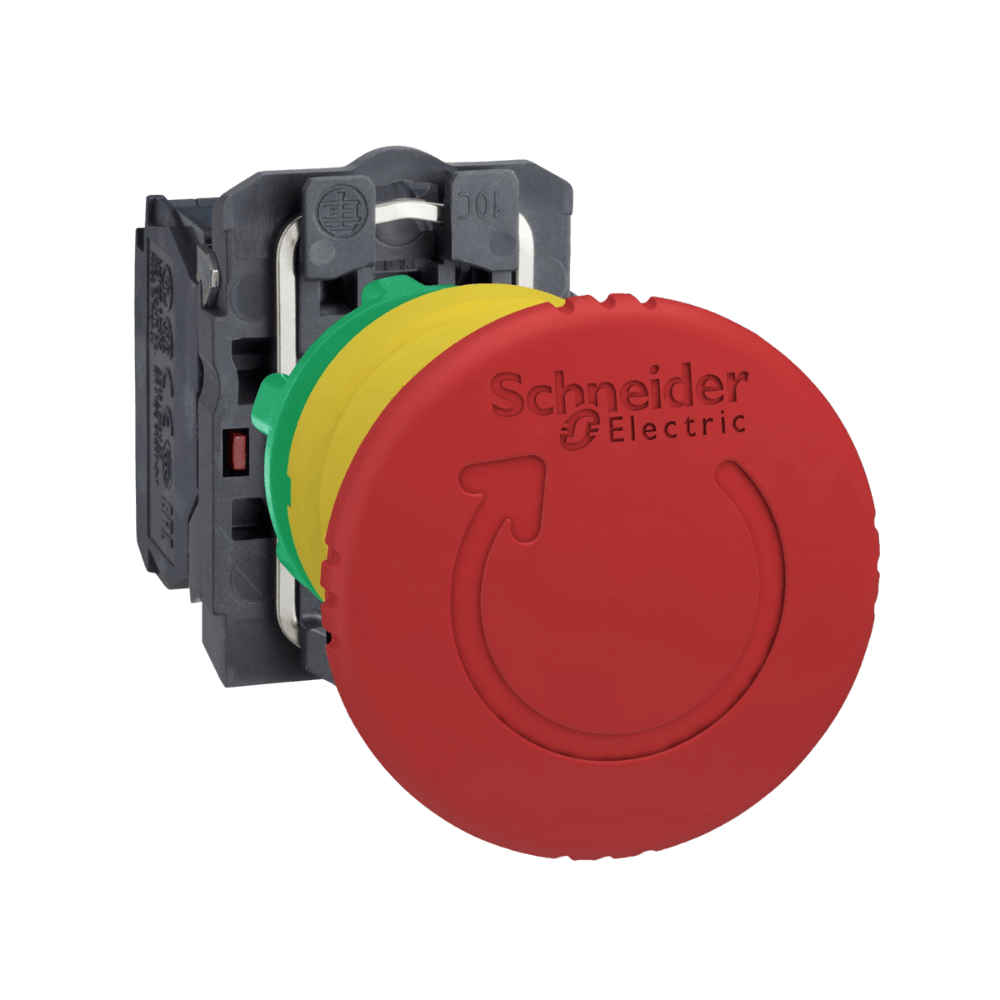

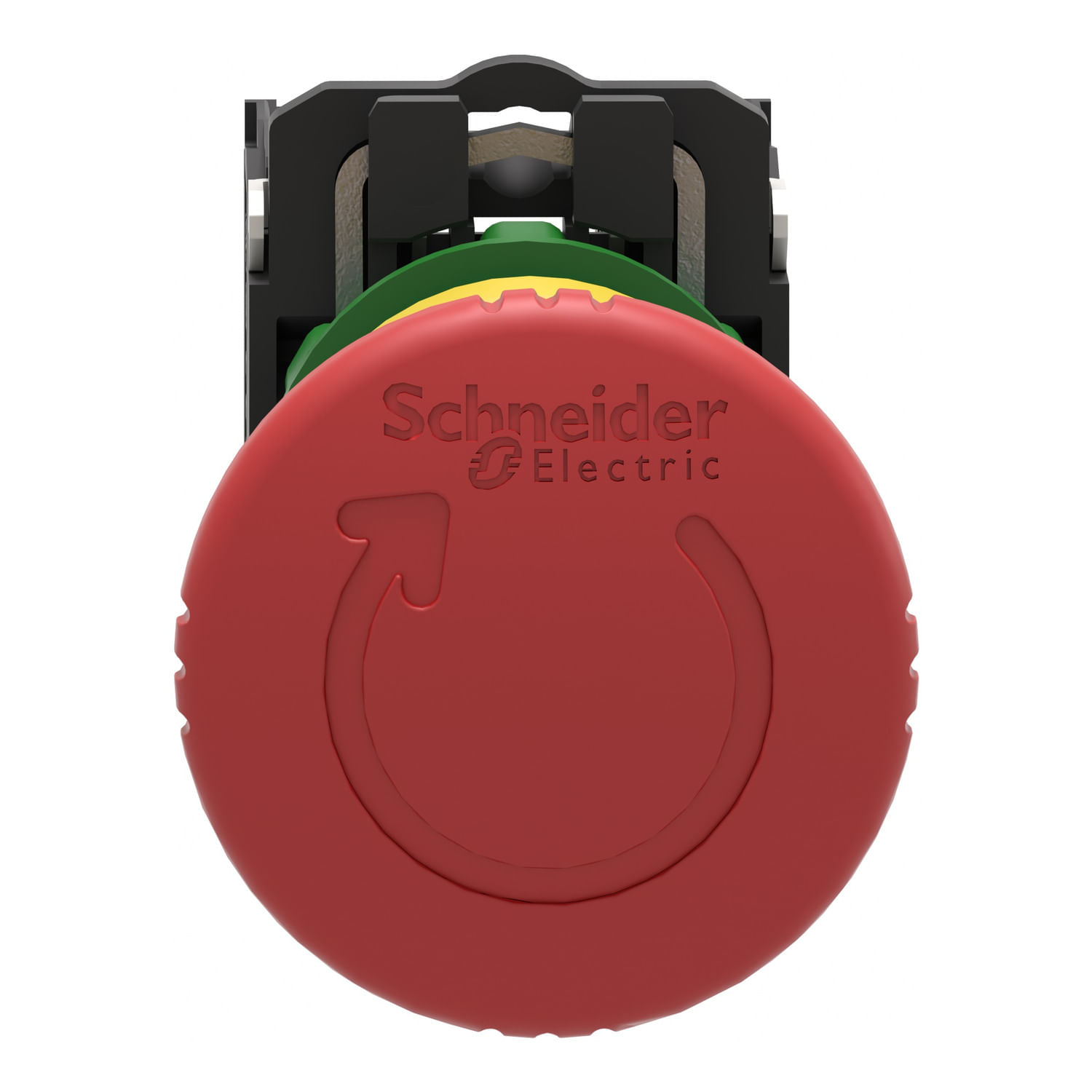

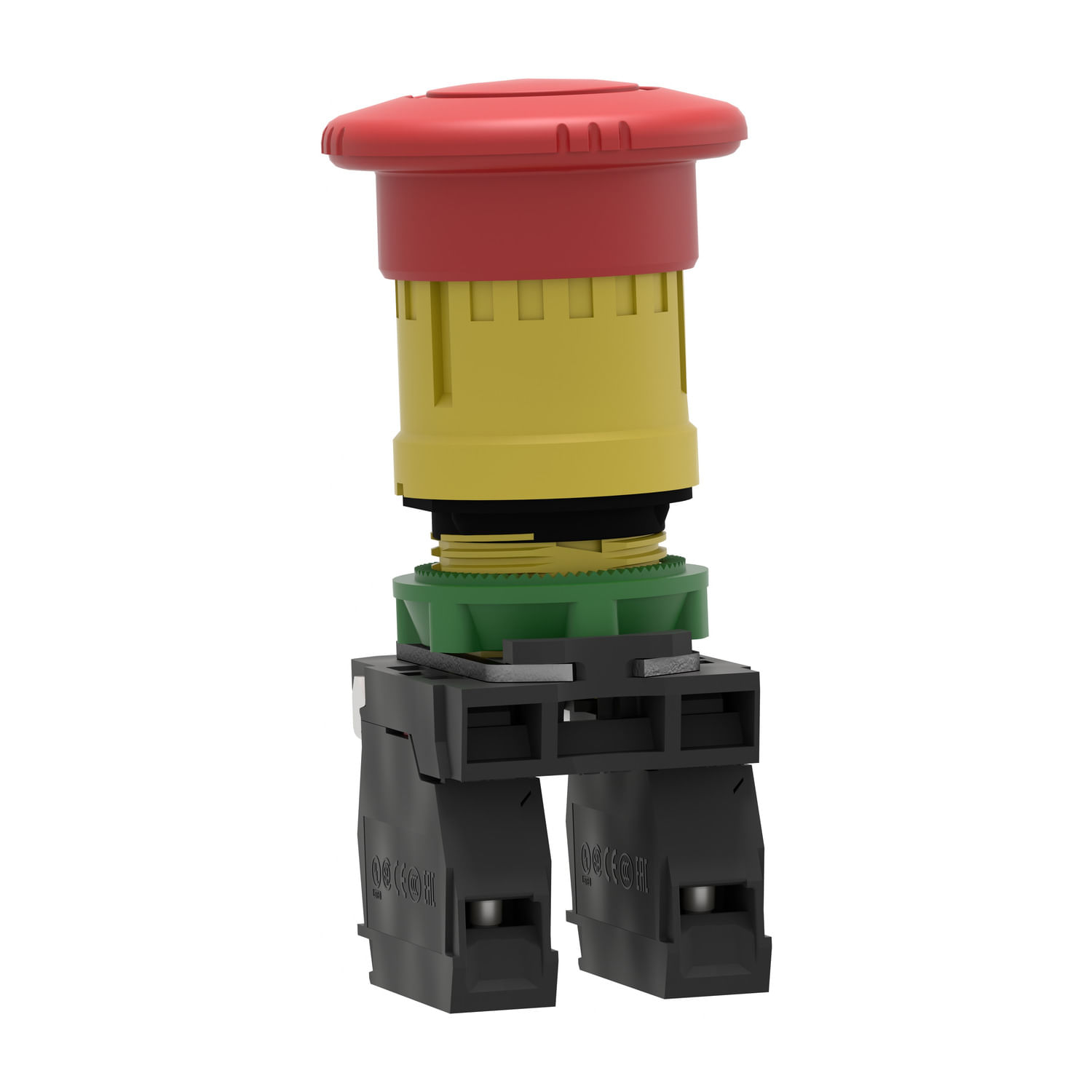

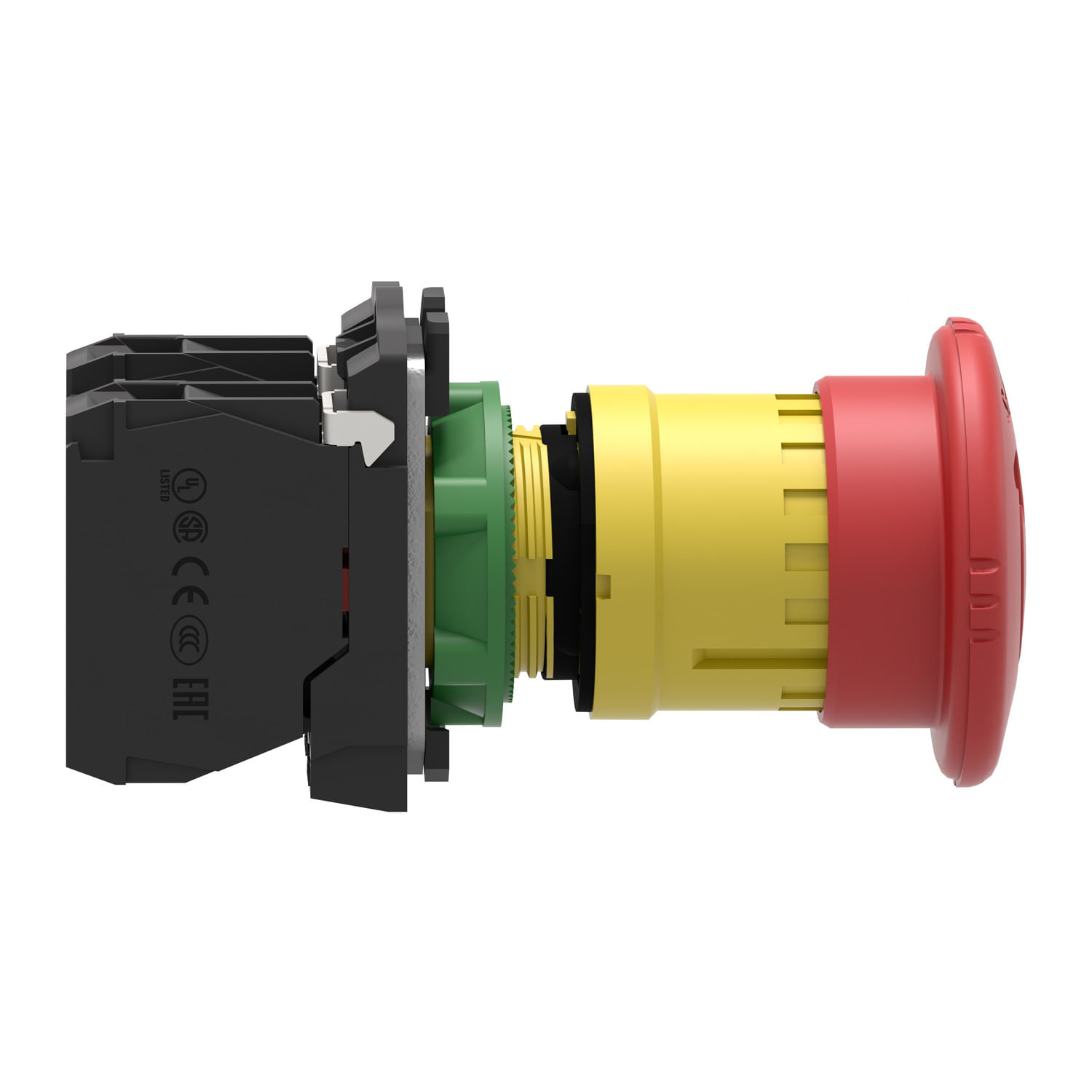

tipo de produto ou componente Botão de desligamento de emergência
Nome abreviado do dispositivo XB5
Material do aro Plástico cinza escuro
material do colar de fixação Plástico
Tipo de cabeçote Normal (22mm)
diâmetro de montagem 22 mm
quantidade indivisível de venda 1
formato do cabeçote da unidade de sinalizaçã Redondo
tipo de acionamento Ação de disparo e trava mecânica
Rearme Girar para destravar
perfil de acionamento Vermelho Botão botão cogumelo Ø 40 mm, Sem gravação
Operação dos contatos Abertura lenta
conexões - terminais:
Conexões por parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN 60947-1
Conexões por parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN 60947-1
Apresentação do dispositivo Produto completo
altura 43 mm
largura 40 mm
profundidade 82 mm
descrição dos terminais ISO nº 1 (11-12)NF
Peso líquido 0,072 kg
resistência a lavadora de alta pressão 7000000 Pa a 55 °C , distância : 0,1 m
Utilização dos contatos Contatos padrão
ruptura positiva Com conforme EN/IEC 60947-5-1 apêndice K
curso de operação:
1,5 mm (Comutação elétrica variável NF)
4,3 mm (Total percorrido)
durabilidade mecânica 300000 ciclos
torque de aperto 0,8…1,2 N.m conforme EN 60947-1
formato da cabeça do parafuso
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos Liga de prata (Ag/Ni)
proteção contra curto-circuito 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre 10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação 600 V (graus de poluição 3) conforme EN 60947-1
[Uimp] tensão nominal de impulso suportada 6 kV EN 60947-1
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1

durabilidade elétrica
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C

confiabilidade elétrica
Λ < 10exp(-6) a 5 V, 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Λ < 10exp(-8) a 17 V, 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4
