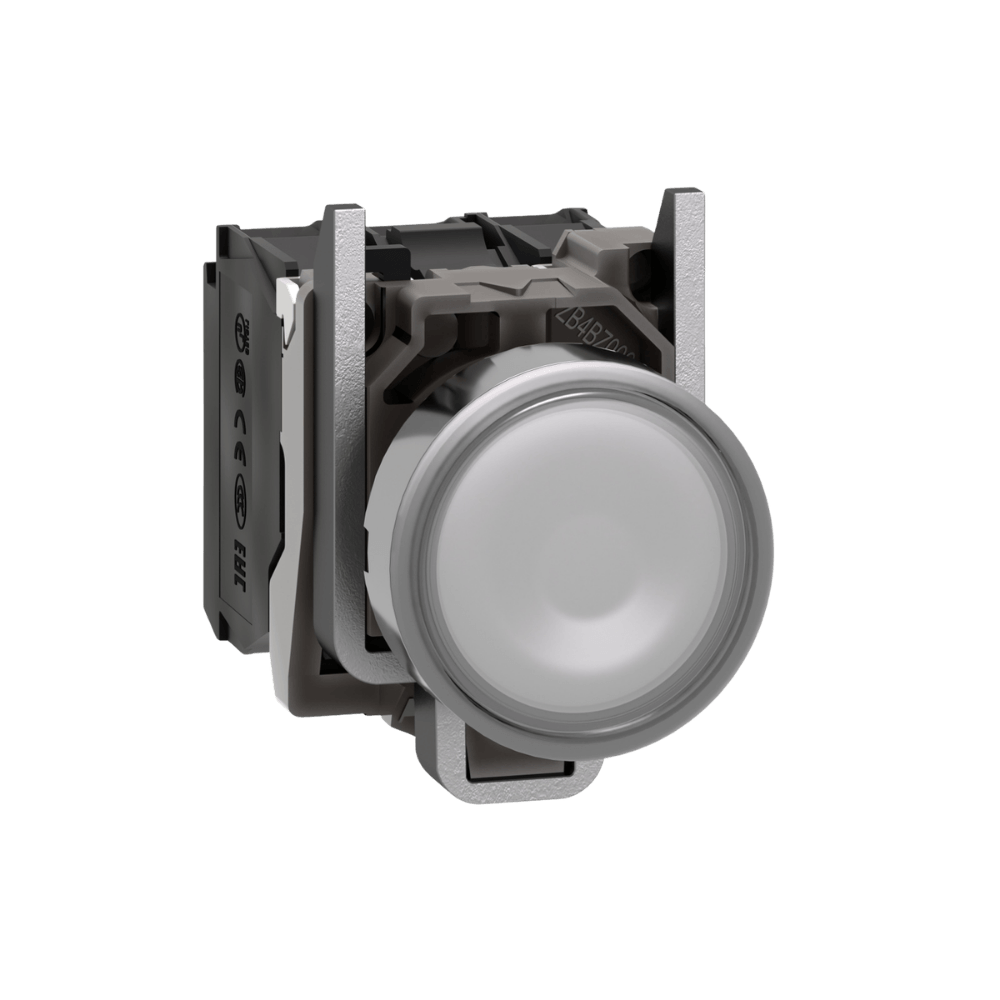

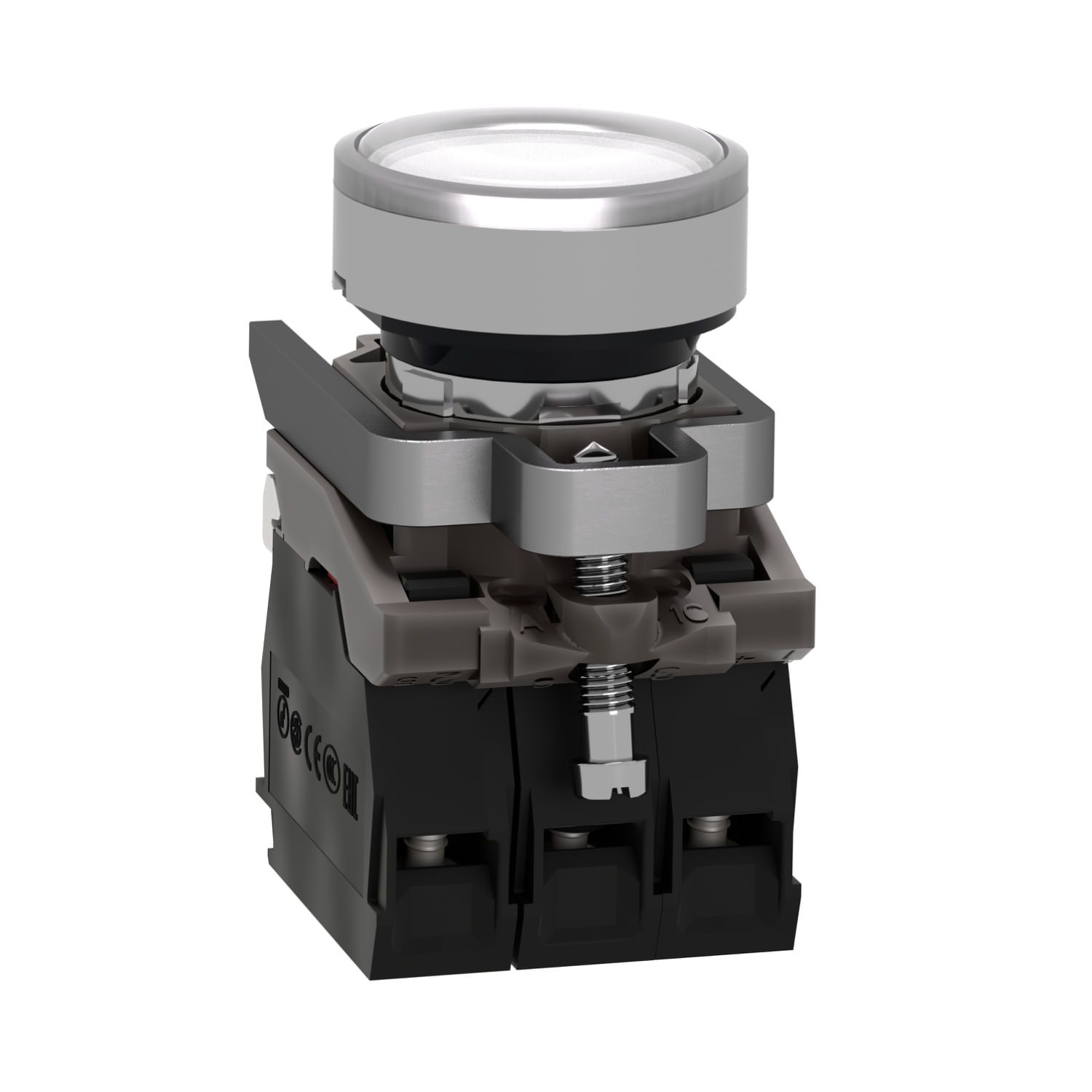

Botão de pressão iluminado, Harmony XB4, metal, branco embutido, 22 mm, LED universal, lente lisa, 1NA + 1NF, 110...120 V CA

Este botão de pressão modular iluminado branco Harmony XB4 opera com um mecanismo de retorno por mola, é alimentado por 110V a 120V AC e utiliza um LED universal. Possui uma moldura metálica. Este botão de pressão iluminado proporciona uma interface ergonômica e visual para o controle de suas máquinas. É facilmente instalado em recortes de painel padrão de 22 mm de diâmetro e conectado a circuitos de controle com conexões clássicas de parafuso. É claramente distinguível visualmente à distância graças à iluminação LED brilhante e duradoura. É resistente a impactos, poeira, água e vibração, graças às suas classificações IP66/IP67/IP69/IP69K, tornando-o ideal para operação em ambientes agressivos.

Linha de produto: Harmony XB4
Nome abreviado do dispositivo: XB4
Tipo de produto ou componente: Botão de pressão iluminado
Material do aro: Metal cromado
Material do colar de fixação: Zamak
Diâmetro de montagem: 22,5 mm
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: Retorno por mola
Característica do acionamento: Branco Faceado
Tipo e composição dos contatos: 1 NF + 1 NF
Operação dos contatos: Abertura lenta

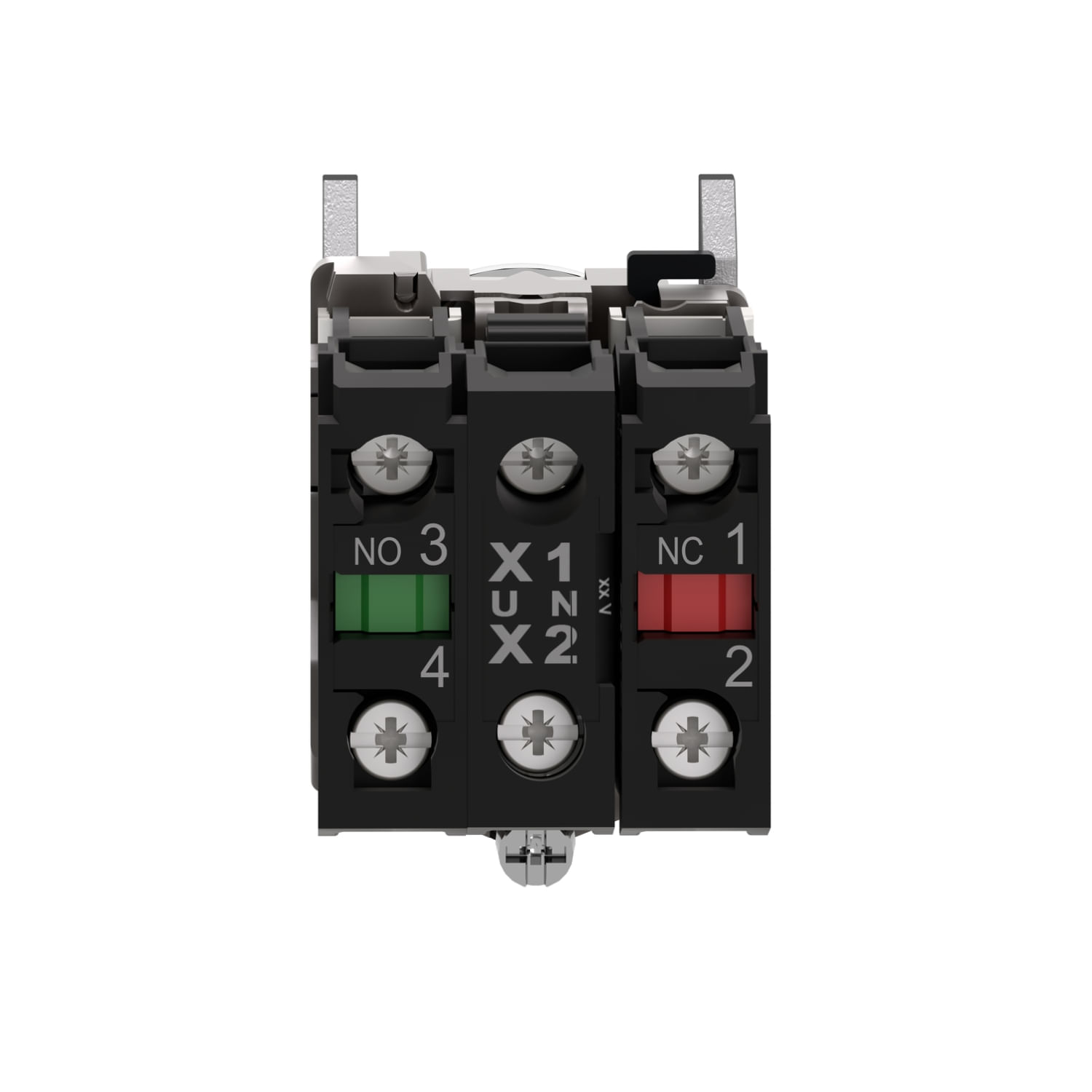

Conexões – terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² Sem a extremidade do cabo conforme IEC 60947-1
Fonte de luz: LED protegido
Base da lâmpada: LED integral
Tensão nominal de alimentação [Us]: 110...120 V CA 50/60 Hz

Altura: 47 mm
Largura: 30 mm
Profundidade: 57 mm
Peso do produto: 0,097 kg
Resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
Uso dos contatos: Contatos padrão
Ruptura positiva: Com conforme IEC 60947-5-1, apêndice K

Curso de funcionamento:
1,5 mm (Comutação elétrica variável NF)
2,6 mm (Comutação elétrica variável NA)
4,3 mm (Total percorrido)

Força de funcionamento: 3,8 N Comutação elétrica variável NA
Durabilidade mecânica: 10000000 ciclos
Torque de aperto: 0,8…1,2 N.m conforme EN 60947-1

Formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas

Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme EN/IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV EN/IEC 60947-1

[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme IEC 60947-5-1

Durabilidade elétrica:
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C

Confiabilidade elétrica:
Λ < 10exp(-6) a 5 V e 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Λ < 10exp(-8) a 17 V e 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4

Tipo de sinalização: Contínuo
Consumo de corrente: 18 mA
Vida útil: 100000 H Com tensão nominal e 25 °C
Resistência a sobretensão: 1 kV conforme IEC 61000-4-5

Limites de tensão de alimentação: 100…132 V CA
