Botão 22mm Plástico A Impulsão C/Seta 1NA 1NF Vermelho XB5AA4325 - Schneider


O XB5AA25 é um botão plástico preto da linha Harmony XB5 que opera com mecanismo de retorno por mola e possui um contato Normalmente Aberto e um Normalmente Fechado. Ele oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-a ideal para operação em ambientes agressivos. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Mineradoras, Petroleiras, Máquinas de usinagem e embalagem, Indústrias automotivas e de Tratamento de água.

Linha de produto
Harmony XB5
Tipo de produto ou componente
Botão não luminoso
Nome abreviado do dispositivo
XB5
Material do aro
Plástico
Plástico cinza escuro
Tipo de cabeçote
Normal (22mm)
material do colar de fixação
Plástico
diâmetro de montagem
22 mm
quantidade indivisível de venda
1
formato do cabeçote da unidade de sinalização
Redondo
tipo de acionamento
Retorno por mola
característica do acionamento
Preto Faceado, Sem gravação
Tipo e composição dos contatos
1 NA + 1 NF
Operação dos contatos
Abertura lenta
Conexões - terminais
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² Sem a extremidade do cabo conforme IEC 60947-1
Complementar
Altura
42 mm
Largura
30 mm
Profundidade
52 mm
descrição dos terminais ISO nº 1
(13-14)NA
(21-22)NA
resistência a lavagem sobre alta pressão
7000000 Pa a 55 °C , distância : 0,1 m
uso dos contatos
Contatos padrão
ruptura positiva
Com conforme IEC 60947-5-1, apêndice K
curso de funcionamento
1,5 mm (Comutação elétrica variável NF)
2,6 mm (Comutação elétrica variável NA)
4,3 mm (Total percorrido)
força de funcionamento
3,5 N Comutação elétrica variável NF
3,8 N Comutação elétrica variável NA
durabilidade mecânica
10000000 ciclos
torque de aperto
0,8…1,2 N.m conforme IEC 60947-1
formato da cabeça do parafuso
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos
Liga de prata (Ag/Ni)
proteção contra sobrecarga e curtos-circuitos
10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre
10 A conforme IEC 60947-5-1
[Ui] tensão nominal de isolação
600 V (graus de poluição 3) conforme IEC 60947-1
[Uimp] tensão nominal suportável de impulso
6 kV IEC 60947-1
[Ie] corrente nominal de operação
3 A a 240 V, CA-15, A600 conforme IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme IEC 60947-5-1
durabilidade elétrica
1000000 ciclos CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
1000000 ciclos CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
1000000 ciclos CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
1000000 ciclos CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
1000000 ciclos CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
confiabilidade elétrica
? < 10exp(-6) a 5 V e 1 mA Em ambiente limpo conforme IEC 60947-5-4
? < 10exp(-8) a 17 V e 5 mA Em ambiente limpo conforme IEC 60947-5-4
Apresentação do dispositivo
Produto completo
Customizável
NA
Customizável
1
GCR BRIDGE
XB5AACUST04
código de compatibilidade
XB5
Meio ambiente
Tratamento de proteção
TH
Temperatura ambiente para armazenamento
-40…70 °C
Temperatura ambiente para funcionamento
-40…70 °C
categoria de sobretensão
Classe II conforme IEC 60536
grau de proteção IP
IP66 conforme IEC 60529
IP67
IP69
IP69K
grau de proteção NEMA
NEMA 13
NEMA 4X
Grau de proteção IK
IK03 conforme IEC 50102
Normas
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
IEC 60947-1
CSA C22.2 No 14
JIS C8201-1
Certificações do produto
DNV
UL listed
GL
BV
CSA
RINA
LROS (Lloyds register of shipping)
resistência à vibração
5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27

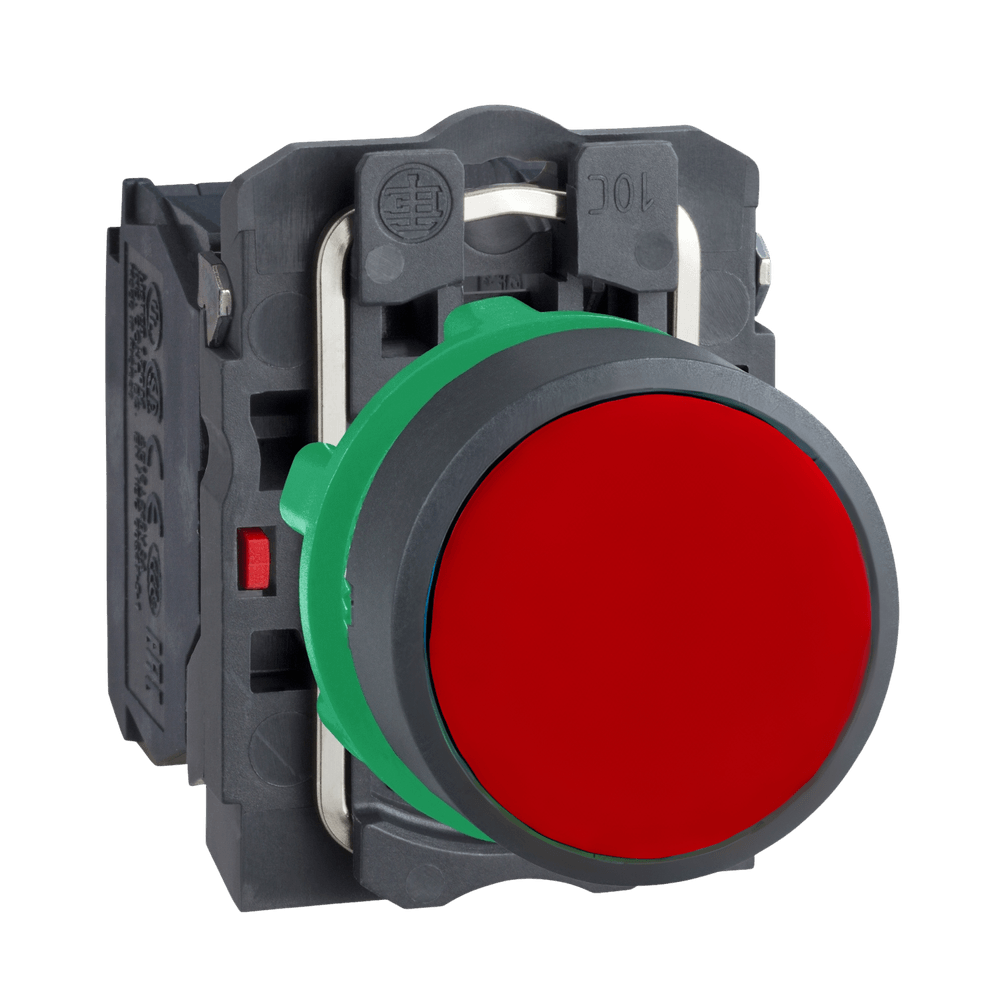

*Imagem meramente ilustrativa
