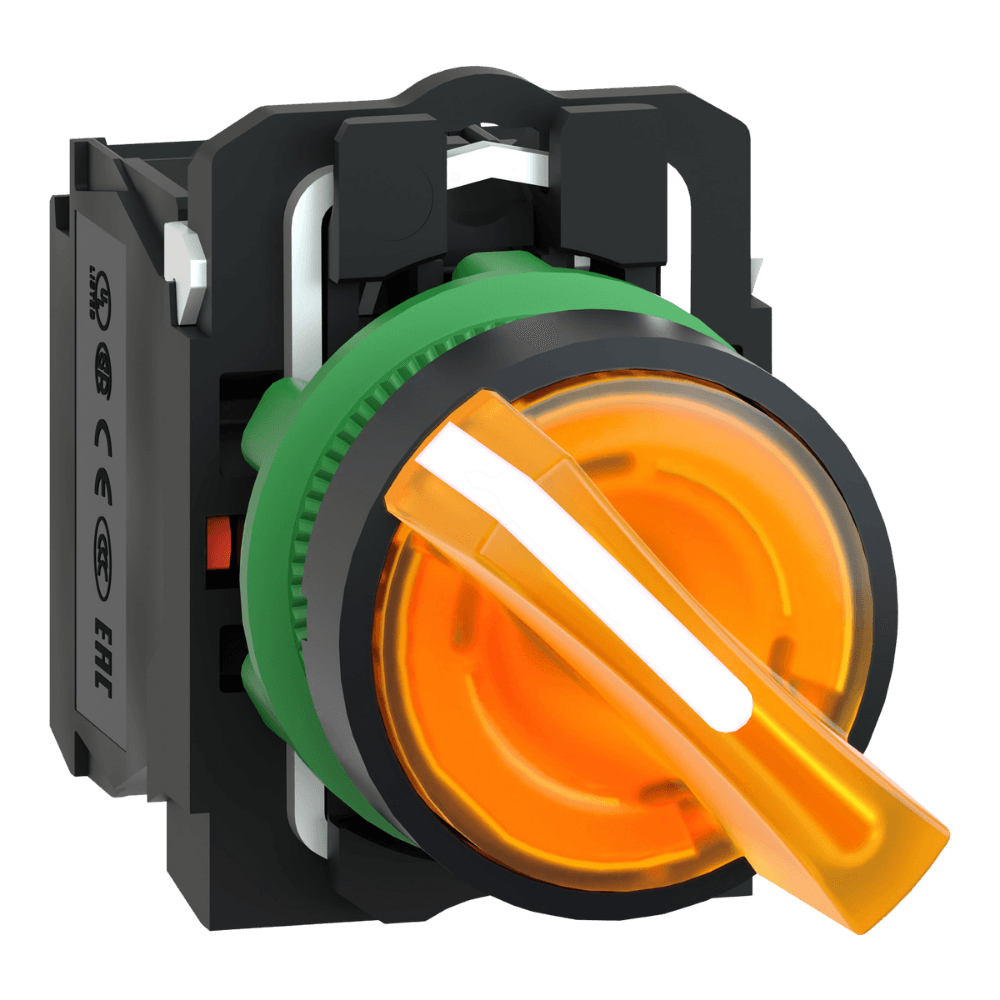

Botão 22mm Plástico Luminoso Led 120V 2 Posições Fixa 2NA XB5AK125G3 - Schneider

Linha de produto
Harmony XB5
Tipo de produto ou componente
Comutador luminoso
Nome abreviado do dispositivo
XB5
Material do aro
Plástico
diâmetro de montagem
22,5 mm
quantidade indivisível de venda
1
formato do cabeçote da unidade de sinalização
Redondo
informações de posição do acionamento
2 Posições 90°
Conexões - terminais
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1
Complementar
resistência a lavagem sobre alta pressão
7000000 Pa a 55 °C , distância : 0,1 m
ruptura positiva
Sem
valor de torque
0,14 N.m Comutação elétrica variável NA
durabilidade mecânica
1000000 ciclos
torque de aperto
0,8…1,2 N.m conforme EN 60947-1
formato da cabeça do parafuso
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos
Liga de prata (Ag/Ni)
proteção contra sobrecarga e curtos-circuitos
10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre
10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação
600 V (graus de poluição 3) conforme EN 60947-1
[Uimp] tensão nominal suportável de impulso
6 kV EN 60947-1
[Ie] corrente nominal de operação
3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1
durabilidade elétrica
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
confiabilidade elétrica
Λ < 10exp(-6) a 5 V, 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Λ < 10exp(-8) a 17 V, 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4

*Imagem meramente ilustrativa*
