Chave Seletora Led Ø22mm Plástico 1NA+1NF Branco 230V 2 Posições Fixas Cód. XB5AK121M5 – Schneider

Chave Seletora Led Ø22mm Plástico 1NA+1NF 230V 2 Posições Fixas Cód. XB5AK121M5 – Schneider

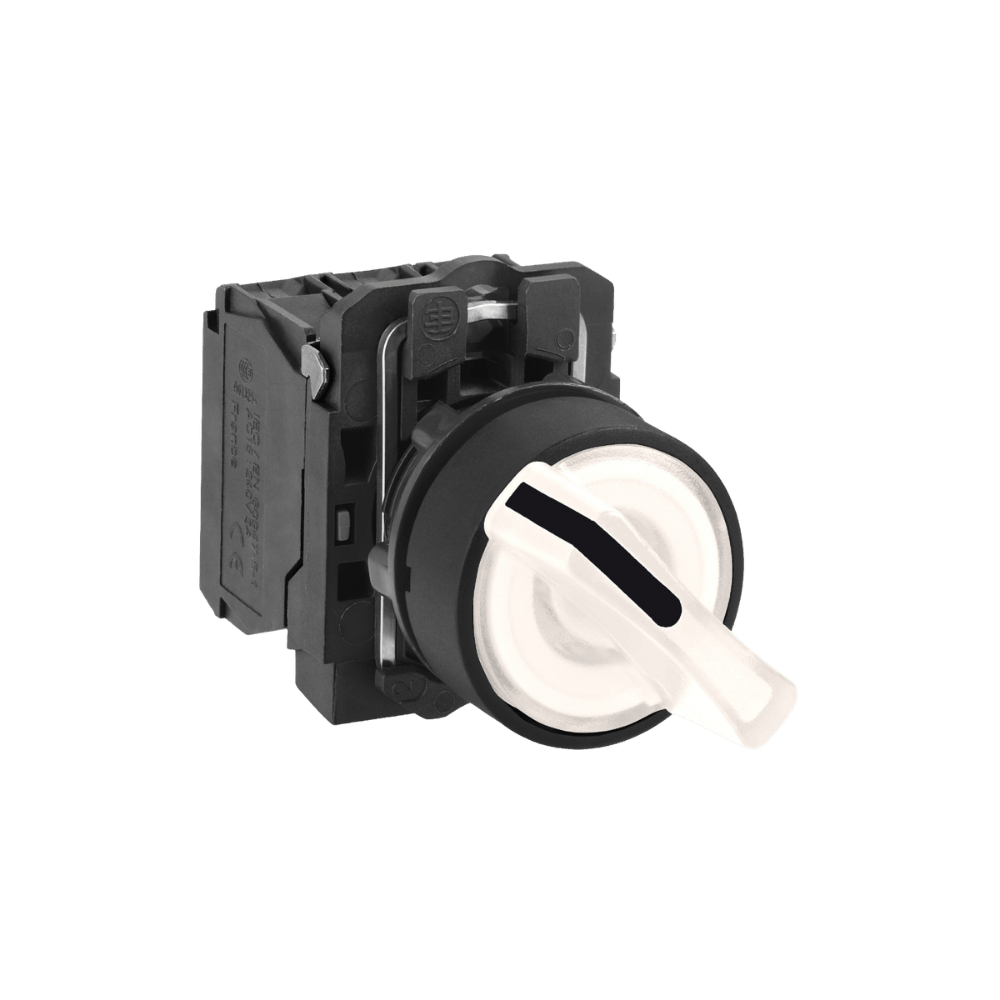

Seletor de interruptor iluminado, Harmony XB5, branco Ø22 mm LED 230 V

Linha de produto: Harmony XB5
Tipo de produto ou componente: Comutador luminoso
Nome abreviado do dispositivo: XB5
Material do aro: Plástico
Diâmetro de montagem: 22,5 mm
Quantidade indivisível de venda: 1
Formato do cabeçote da unidade de sinalização: Redondo
Informações de posição do acionamento: 2 Posições 90°
Conexões – terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1

Resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
valor de torque: 0,14 N.m Comutação elétrica variável NA
Durabilidade mecânica: 1000000 ciclos
Torque de aperto: 0,8…1,2 Nm em conformidade com a norma EN 60947-1

Formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas

Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A em conformidade com EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme EN 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV EN 60947-1

[Ie] corrente nominal de operação:
3 A a 240 V, AC-15, A600 em conformidade com EN/IEC 60947-5-1;
6 A a 120 V, AC-15, A600 em conformidade com EN/IEC 60947-5-1
; 0,1 A a 600 V, DC-13, Q600 em conformidade com EN/IEC 60947-5-1
; 0,27 A a 250 V, DC-13, Q600 em conformidade com EN/IEC 60947-5-1
; 0,55 A a 125 V, DC-13, Q600 em conformidade com EN/IEC 60947-5-1;
1,2 A a 600 V, AC-15, A600 em conformidade com EN/IEC 60947-5-1.

Durabilidade elétrica:
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C

Confiabilidade elétrica:
Λ < 10exp(-6) a 5 V, 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Λ < 10exp(-8) a 17 V, 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4

*Imagem Meramente Ilustrativa
